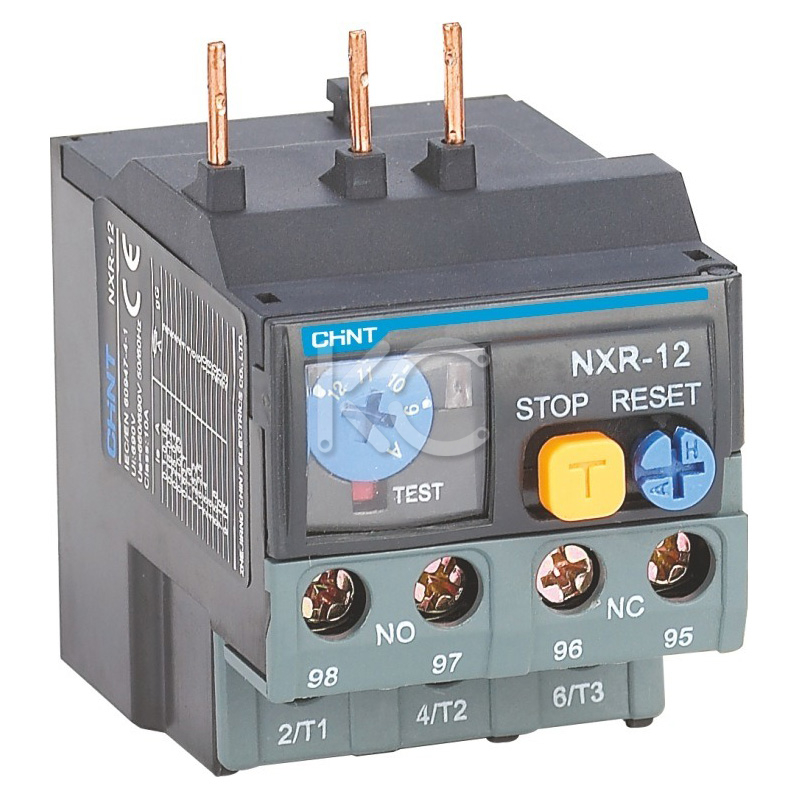

Тепловое реле NXR-12 2,5-4A (CHINT)

Показать все рубрики

Розница
Опт
Под заказ (на 16.07.2023) Проверено

Код товара: 196-430-1

Розничная цена:

44,13 руб. с НДС

шт.

Цена будет рассчитана для выбранного количества

+ 375 Показать телефоны

Заказать Заказать звонок

e-mail: client@crazyservice.net

Характеристики

Назначение
Конструктивные характеристики
Условия работы
Технические характеристики
Характеристики защиты

Назначение

Реле тепловой защиты NXR используется для защиты от перегрузки и обрыва фазы для двигателей непрерывного или прерывистого переменного тока с частотой 50/60 Гц, напряжением до 690 В и силой тока 2.5-4 А. Термореле также обеспечивают термокомпенсацию, индикацию действия, автоматический и ручной сброс, функции остановки и проверки. Данные изделия отличаются стабильностью и надежностью работы. Термореле могут подключаться к контакторам или устанавливаться отдельно. Совместимые стандарты: IEC 60947-4-1, IEC 60947-5-1.

Конструктивные характеристики

Тип с трехфазным биметаллическим листом или электронный тип (NXR-200, NXR-630) с током отключения 10 А.
С защитой от обрыва фазы.
С устройством для непрерывной регулировки тока уставки.
С термокомпенсацией.
С индикацией действия.
С механизмом для проведения испытаний.
К кнопкой остановки.
С кнопкой ручного или автоматического сброса (NXR-200 и NXR-630 оснащены только ручным сбросом).
С одним нормально разомкнутым контактом и одним нормально замкнутым контактом (электрически раздельные).
Способ монтажа: вставляется в специальные гнезда контактора (NXR-12, 25, 38, 100) или устанавливается отдельно NXR-200 и NXR-630.

Условия работы

Параметры	Значения
Класс зоны монтажа	III
Степень загрязнения	3
Совместимые стандарты	IEC 60947-4-1, IEC 60947-5-1
Сертификационный знак	CE
Степень защиты корпуса	NXC-06M~38: IP 20; NXC-40~100: IP 10; NXC-120~630: IP 00
Температура окружающей среды	Диапазон рабочих температур: -35... +70 °С. Нормальный диапазон рабочих температур: -5... +40 °С. Средняя температура окружающей среды за 24 часа не должна превышать +35 °С. Для использования за пределами диапазона нормальных рабочих температур см. «Инструкция по применению в ненормальных условиях».
Высота над уровнем моря	Не превышает 2000 м над уровнем моря.
Атмосферные условия	Относительная влажность не должна превышать 50% при максимальной температуре +70 °С. Более высокая относительная влажность допускается при более низкой температуре, например, 90% при +20 °С. Для предотвращения образования конденсата вследствие колебаний уровня влажности необходимо предусмотреть специальные меры.
Условия монтажа	Угол между монтажной поверхностью и вертикальной поверхностью не должен превышать ±5°.
Удары и вибрация	Изделие следует устанавливать в местах, где отсутствуют значительные тряски, удары и вибрация.

Технические характеристики

Параметры	Значения
Диапазон регулировки тока защиты, А	2.5-4
Уровень тока	12
Номинальное напряжение изоляции, В	690
Выдерживаемое номинальное импульсное напряжение, В	6000
Степень защиты корпуса	IP20
Защита от потери фазы	есть
Ручной и автоматический сброс	есть
Компенсация влияния температуры	есть
Индикация срабатывания	есть
Кнопка проверки	есть
Кнопка останова	есть
Способ установки	подключаемый
Встроенный вспомогательный контакт	1NO+1NC
Переменный ток-15 380/400 В номинальный ток, А	1.5
Постоянный ток-13 220 В номинальный ток, А	0.2
Поперечное сечение провода мм2, главная цепь, одножильный или многожильный провод	1~4
Поперечное сечение провода мм2, главная цепь, монтажный винт	M3.5
Поперечное сечение провода мм2, главная цепь, момент затяжки, Н·м	0.8
Поперечное сечение провода мм2, вспомогательная цепь, одножильный или многожильный провод	1~2.5
Поперечное сечение провода мм2, вспомогательная цепь, монтажный винт	M3.5
Поперечное сечение провода мм2, вспомогательная цепь, момент затяжки, Н·м	1.2

Характеристики защиты

Параметр	№	Кратные величины тока уставки	Время срабатывания	Условия испытаний
Защита от перегрузки	1	1.05	в нерабочем состоянии через 2 часа	холодный пуск
	2	1.2	в рабочем состоянии в течение 2 часов	горячий пуск (после № 1)
	3	1.5	в рабочем состоянии в течение 2 минут	пуск после достижения теплового равновесия при токе уставки
	4	7.2	2с < трехполюсный выключатель Контакты продавца 4.8 Крэзисервис ООО Розница Опт 24947 товаров компании + 375 Показать телефоны 3 Отзыва о компании Адрес: 220138, Беларусь, Минская обл., Минск, ул. Карвата, 61 Сообщите поставщику, что нашли его на EnergoBelarus.by EnergoBelarus.by не осуществляет проверку размещенной информации. Ответственность за несоответствие информации действующему законодательству Республики Беларусь несет компания-продавец согласно Пользовательскому соглашению Информация о товарах и услугах на портале EnergoBelarus.by носит справочный характер и не является публичной офертой. Тепловое реле NXR-12 2,5-4A (CHINT) купить или заказать можно у компаний, указанных на этой странице. Указанная цена может отличаться от фактической. Уточняйте цену и условия доставки у продавца заранее. При любом использовании материалов активная гиперссылка на EnergoBelarus.by обязательна. Если Вы заметили неточность или ошибку в описании или цене, пожалуйста, сообщите нам на почту info@energobelarus.by . Для покупателей Маркет Компании Для компаний Реклама Публичный договор О нас О проекте Вакансии Контакты для рекламодателей Пользовательское соглашение Партнеры АгроБеларусь Jooble Информация Пресс-центр Вопрос-Ответ Наши контакты: ООО "Деловые системы связи" 220012, г. Минск, ул. Сурганова, д. 29, кабинет 12 По вопросам размещения рекламы 220012, г. Минск, ул. Сурганова, д. 29, кабинет 12 тел.: +375 (740) 740 90 15 тел.: +375 (25) 694 54 56 Life тел.: +375 (29) 302 40 02 A1 тел.: +375 (33) 387 08 05 Mts info@energobelarus.by Мы не реализуем продукцию, контактные данные продавцов расположены в блоке справа от предложения. подробнее Режим работы офиса: пн-чт.: 9.00-17.45 пт.: 9.00-17.00 сб-вс.: выходной Мы в соцсетях: © EnergoBelarus.by, 2010-2024 Дизайн и проектирование сайта ООО «ДЕЛОВЫЕ СИСТЕМЫ СВЯЗИ» Отраслевой информационно-аналитический портал, посвящённый энергетике Беларуси. Актуальные новости и события. Подробная информация о компаниях, товары и услуги. 220013 Республика Беларусь Минск ул. ул. Б. Хмельницкого, 7, офис 310 +375 (17) 336 15 55 , +375 (25) 694 54 56 , +375 (29) 302 40 02 , +375 (33) 387 08 05 +375 (17) 336 15 56 info@energobelarus.by https://energobelarus.by ЭнергоБеларусь ЭнергоБеларусь ЭнергоБеларусь 191611654 5 5 1 150 150
