Комплект термометров (датчики для теплосчетчика) КДТС
Характеристики
| Производитель | ОВЕН |
| Страна-производитель | Россия |

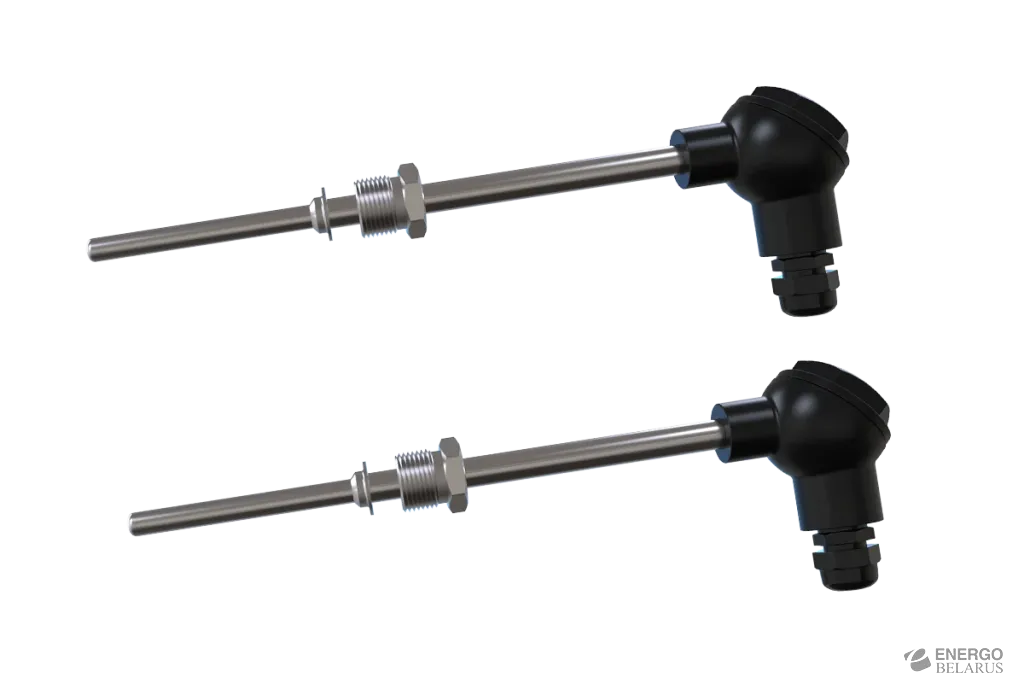

ОВЕН КДТС (парные комплектные датчики температуры) предназначены для работы в составе различных приборов и систем учета и контроля тепловой энергии: теплосчетчиках, узлах учета тепла, системах теплоснабжения АСКУТ, АСКУТЭ или АСКУЭ и т.п. Принцип работы узлов и систем учета тепла основан на непрерывном измерении разницы температур в прямом и обратном трубопроводах контролируемого объекта посредством парных комплектных датчиков температуры, подобранных по максимально близким выходным характеристикам, и вычислении потребляемого тепла на основе данных о количестве проходящего через систему теплоносителя.
Комплектные термопреобразователи ОВЕН КДТС измеряют температуру и разность температур в прямом и обратном трубопроводах на входе и выходе объекта методом непосредственного погружения в теплоноситель, неагрессивный по отношению к материалу оболочки их чувствительного элемента.
Преимущества ОВЕН КДТС
- Обладают максимально близкими характеристиками – расхождение не более 0,1 °С.
- Имеют различные варианты исполнения.
- Проходят контроль заводского ОТК и первичную поверку.
- Межповерочный интервал – 4 года, что соответствует среднему межповерочному интервалу большинства теплосчетчиков и узлов учета.
Применение ОВЕН КДТС
Области применения ОВЕН КДТС: ЖКХ – узлы учета, тепловые сети, тепловые пункты жилых, общественных и производственных зданий, а также металлургия, химическая, пищевая, нефтеперерабатывающая и другие отрасли промышленности, где требуется учет и контроль расхода теплоносителя.
Приглашаем к сотрудничеству монтажные и проектные организации, занимающиеся проектированием и внедрением узлов учета тепла. Готовы обсуждать специальные условия и преференции.
Конструктивное исполнение
|
Конструктивное исполнение |
Модель |
Исполнение |
Параметры |
Тип резьбового штуцера |
Материал |
Длина монтажной части L, мм |
|
КДТС014 с кабельным выводом |
014 |
ХХ4 с кабельным выводом |
D = 5 мм |
- |
сталь 12Х18Н10Т |
40, 45 |
|
КДТС054 с кабельным выводом |
054 |
D = 6 мм S = 22 мм h = 9 мм |
М = 16×1,5 мм (стандарт) M = 12×1,5 мм M = 20×1,5 мм G1/2 |
60 |
||
|
КДТС105 с коммутационной головкой |
105 |
ХХ5 с коммутационной головкой |
D = 8 мм S = 27 мм В комплекте с гильзой |
G1/2 (стандарт) M = 20×1,5 мм |
60, 80, 120, 160, 180, 200 |
|
|
КДТС035 с коммутационной головкой |
035 |
D = 8 мм S = 27 мм |
M = 20×1,5 мм (стандарт) G1/2
|
|||
|
045 |
D = 10 мм S = 27 мм |
|||||
|
145 |
D = 6 мм S = 27 мм |
* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.
Технические характеристики
|
Наименование |
Значение |
|
|
Исполнение |
КДТС054, КДТС105, КДТС014, КДТС035, КДТС045, КДТС145 |
|
|
Диапазон измеряемых температур, °C |
0...150 |
|
|
Диапазон измерения разности температур, °C |
от 3 до 150 |
|
|
Номинальная статическая характеристика |
Pt100, Pt500, Pt1000 |
|
|
Степень защиты от влаги и пыли |
КДТС014 |
IP67 |
|
КДТС105, КДТС054, КДТС035, КДТС045, КДТС145 |
IP54 |
|
|
Схема соединения проводников |
Pt100 |
4-проводная |
|
Pt500, Pt1000 |
2-, 4-проводная |
|
|
Устойчивость к вибрации |
КДТС014 |
Группа N1 по ГОСТ Р 52931 |
|
КДТС105, КДТС054, КДТС035, КДТС045, КДТС145 |
Группа N2 по ГОСТ Р 52931 |
|
|
Класс допуска |
А или В |
|
|
Относительная погрешность при измерения разности температур, % |
δt, = (0,5 + 3tmin/t) |
|
|
Группа и вид климатического исполнения |
С4, Р2 |
|
|
Материал защитной арматуры |
12Х18Н10Т |
|
