Терморезистор прямоугольный РТС-НВ

Терморезисторы с положительным температурным коэффициентом сопротивления (PTC-терморезисторы).

Терморезисторы прямого подогрева с положительным температурным коэффициентом сопротивления РТС-НВ предназначены для эксплуатации в качестве нагревательных элементов внутри комплектных изделий, обеспечивающих автостабилизации температуры в вулканизационных прессах.

Терморезисторы изготавливают в соответствии с ТУ BY 300050407.085-2005.

По комплексу технических характеристик выпускаемые терморезисторы с положительным температурным коэффициентом сопротивления (позисторы) находятся на уровне лучших зарубежных аналогов.

Вариант исполнения		РТС-НВ Прямоугольный
Обозначение кода размера		1
Ток включения при рабочем напряжении, мА
Температура переключения, °С
Рабочее напряжение, В		380
Максимальное допустимое напряжение, В		600
Пробивное напряжение, В, не менее		800

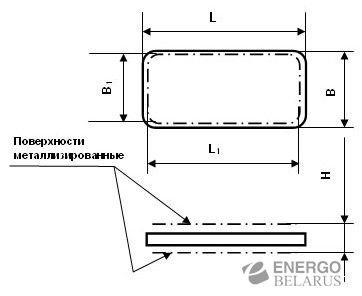

Размеры, мм, для прямоугольных терморезисторов	L	20,0±0,4
	L1	18,0±0,5
	B	16,5±0,2
	B1	14,5±0,2
	H	3,5±0,1

Климатическая категория -25/085/10

Конструкция – диск или прямоугольник; электроды – алюминиевые; терморезистор безвыводной, крепление - прижимными контактами.

Пример условного обозначения

РТС-НВ	150 мА	ТУ BY 300050407.085-2005
(а)	(г)	(д)

a) обозначение вида терморезисторов;
б) обозначение варианта исполнения («1» - только для дисковых терморезисторов);
в) обозначение кода размера («2» - только для прямоугольных терморезисторов видоразмера 2);
г) ток включения;
д) обозначение документа на поставку.
