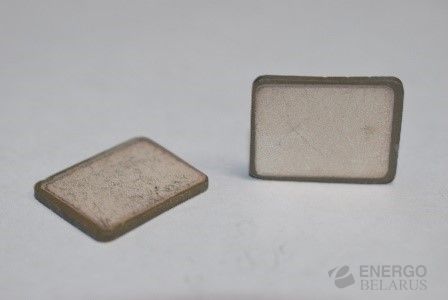

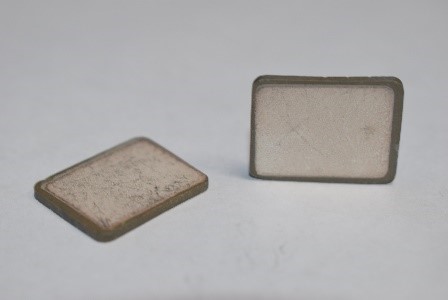

Терморезистор РТС-Д9
Характеристики
Терморезисторы с положительным температурным коэффициентом сопротивления (PTC-терморезисторы). Терморезисторы прямого подогрева с положительным температурным коэффициентом сопротивления РТС-Д9 предназначены для эксплуатации в качестве нагревательных элементов, в том числе для подогрева дизельного топлива. Терморезисторы изготавливают в соответствии с ТУ BY 300050407.004-2006. По комплексу технических характеристик выпускаемые терморезисторы с положительным температурным коэффициентом сопротивления (позисторы) находятся на уровне лучших зарубежных аналогов.
Параметры и характеристики
|
Обозначение кода размера |
1 |
2 |
|
Номинальное сопротивление при 25 °С, Rном, Ом |
5 |
|
|
Допускаемое отклонение сопротивления от номинального, Ом |
+3 -2 |
|
|
Размер L, мм |
20,0±0,5 |
20,0±1,0 |
|
Размер B, мм |
16,0±0,5 |
16,0±1,0 |
|
Размер H, мм |
1,5±0,1 |
1,7±1,0 |
|
Рабочее напряжение, В |
24 |
|
|
Максимальное допустимое напряжение, В |
30 |
|
|
Пробивное напряжение, В, не менее |
100 |
|
|
Температура переключения, °С |
135±10 |
|
Пример условного обозначения
|
РТС-Д9 |
|
1 |
±30 % |
ТУ BY 300050407.004-2006 |
|
(а) |
(б) (в) |
(г) |
(г) |
(д) |
a) обозначение вида терморезисторов; б) номинальное сопротивление; в) допускаемое отклонение сопротивления от номинального; г) обозначение кода размера; д) обозначение документа на поставку.
