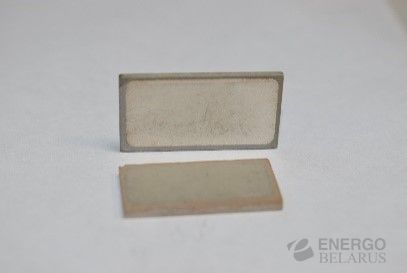

Терморезистор РТС-Д9А
Характеристики
Терморезисторы с положительным температурным коэффициентом сопротивления (PTC-терморезисторы).
Терморезисторы прямого подогрева с положительным температурным коэффициентом сопротивления РТС-Д9А предназначены для эксплуатации в качестве нагревательных элементов, в том числе для подогрева дизельного топлива. Терморезисторы изготавливают в соответствии с ТУ BY 300050407.004-2006.
По комплексу технических характеристик выпускаемые терморезисторы с положительным температурным коэффициентом сопротивления (позисторы) находятся на уровне лучших зарубежных аналогов.
Параметры и характеристики
|
Номинальное сопротивление при 25 °С, Rном, Ом |
1,5; 2,2; 2,7; 3,3; 4,7; 6,8; 10 |
|
Допускаемое отклонение сопротивления от номинального, % |
±20; ±30; ±50 |
|
Рабочее напряжение, В |
24 |
|
Максимальное допустимое напряжение, В |
30 |
|
Пробивное напряжение, В |
100 |
|
Температура переключения, °С |
135±10 |
Примечание
По согласованию между потребителем и изготовителем возможно изготовление терморезисторов с температурой переключения в диапазоне (от +45 до +240) °C.
Климатическая категория -10/085/10

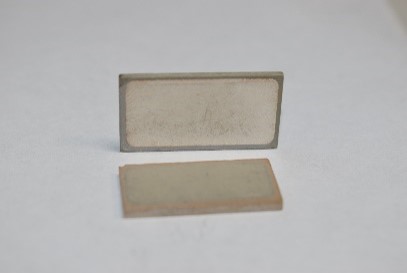

Конструкция – диск или прямоугольник; электроды – серебряные; терморезистор безвыводной; крепление - прижимными контактами.
Пример условного обозначения
|
РТС-Д9А |
2,2 Ом |
±20 % |
ТУ BY 300050407.004-2006 |
|
(а) |
(б) |
(в) |
(г) |
a) обозначение вида терморезисторов;
б) номинальное сопротивление;
в) допускаемое отклонение сопротивления от номинального;
г) обозначение документа на поставку.
Типовая характеристика сопротивления терморезисторов РТС-Д9А
