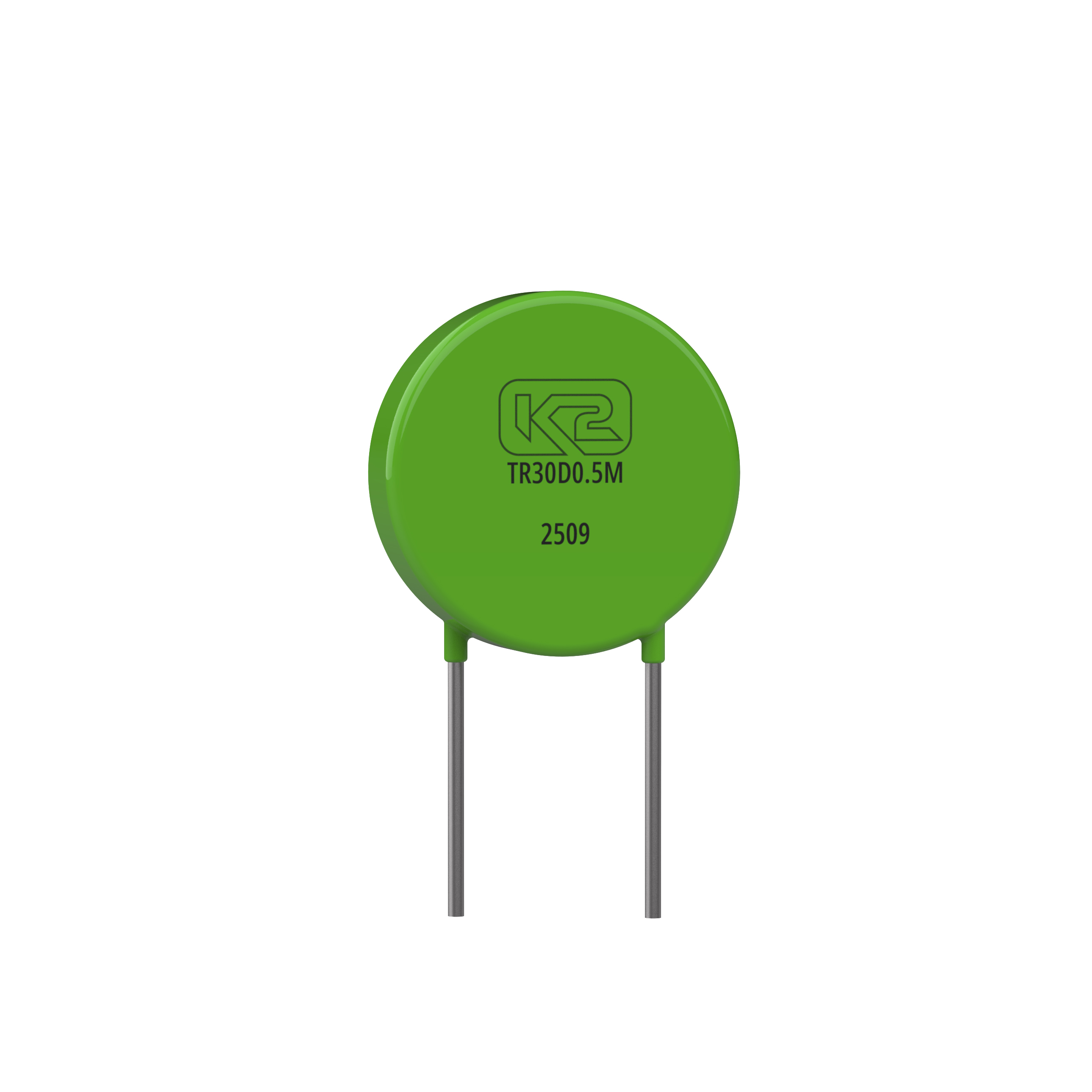

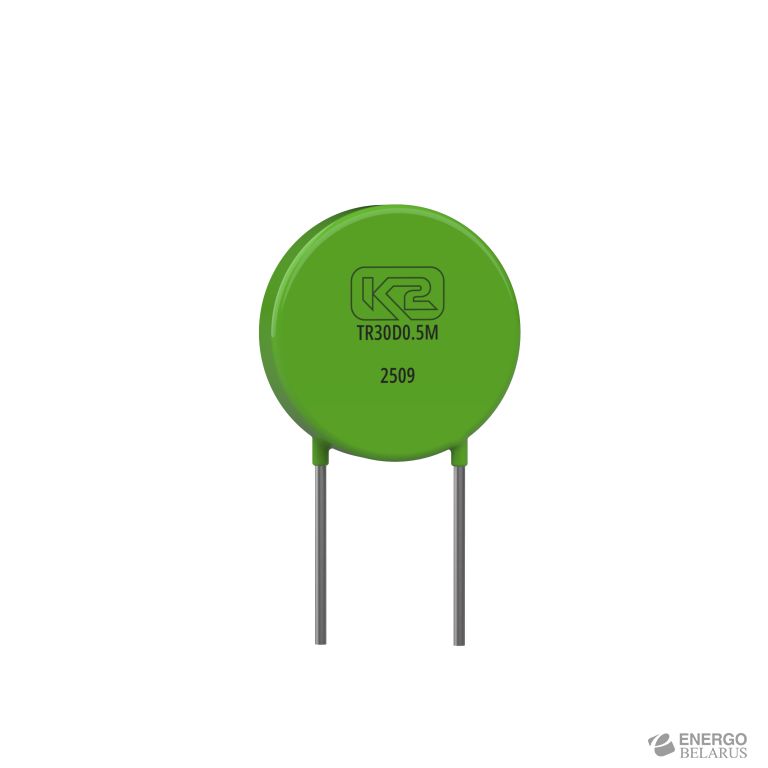

Терморезистор серии TRH130D

Терморезисторы дисковые серии TRH130D (типоразмер 30 мм) представляют собой NTC-терморезисторы прямого подогрева с отрицательным температурным коэффициентом сопротивления (ОТКС). Изделия предназначены для ограничения пусковых токов в цепях питания радиоэлектронной и электротехнической аппаратуры, защиты от перегрузок при включении источников вторичного электропитания и импульсных блоков питания, применения в сетях телекоммуникации и сигнализации, а также в преобразователях электроэнергии. Используются в составе сетевых фильтров, источников питания, зарядных устройств и силовых модулей, требующих надёжной защиты при включении.

Компоненты выпускаются в дисковом корпусе защищённого исполнения с радиальными (однонаправленными) проволочными выводами для монтажа методом пайки в отверстия печатной платы или в проводной монтаж. Серия TRH130D является наиболее мощной в линейке терморезисторов TRH1, обеспечивая максимальную токовую нагрузку до 30 А, что делает её оптимальным выбором для защиты мощных источников питания, сварочного оборудования, промышленных установок и систем с высокими пусковыми токами.

Принцип работы

• Терморезистор включается последовательно в сетевую цепь питания устройства;
• При включении холодный NTC обладает высоким сопротивлением, ограничивая пусковой ток;
• При прогреве от протекающего тока сопротивление резко падает, и терморезистор практически не влияет на работу схемы;
• При повторном выключении/включении даёт защиту от повторных бросков тока.

Общие характеристики

• Конструктивные особенности:
• Тип: NTC-терморезистор прямого подогрева (с ОТКС).
• Форма и материал: дисковая форма, оксидный полупроводник.
• Типоразмер: 30 мм (диаметр).
• Выводы: радиальные проволочные (однонаправленные).
• Корпус: защищённый, неизолированный.
• Электрические параметры (в рамках серии):
• Номинальное сопротивление при 25°C: от 0.5 Ом до 20 Ом.
• Допускаемое отклонение сопротивления: ±20% (маркировка «М»).
• Максимальный ток при 25°C: от 9.0 А до 30.0 А (зависит от номинала).
• Остаточное сопротивление: от 0.015 Ом до 4.500 Ом (при максимальном токе).
• Постоянная материала B: 2600 К – 2700 К (в зависимости от номинала).
• Коэффициент рассеяния: ≥ 20 мВт/°C.
• Тепловая постоянная времени: ≤ 150 с.
• Максимальная емкость: от 800 мкФ до 5000 мкФ (зависит от номинала).
• Условия эксплуатации и монтажа:
• Диапазон рабочих температур: от –40 °С до +150 °С.
• Климатическое исполнение: УХЛ по ГОСТ 15150-69.
• Требования к пайке:
• Припой: ПОС 40, ПОССу 40-0,5, ПОС-61 (ГОСТ 21930).
• Температура припоя: не выше 265 °С.
• Флюс: спирто-канифольный.
• Время пайки: не более 4 секунд.
• Расстояние от корпуса до места пайки: не менее 2 мм.
• Преимущества:
• Быстрая реакция на повышение температуры.
• Эффективное ограничение пусковых токов.
• Надёжная работа при повторных циклах включения.
• Компактные габариты при высокой допустимой нагрузке по току.
• Простота монтажа на печатные платы и в проводной монтаж.
• Соответствие стандартам:
• ТУ: РБНМ.434122.001 ТУ.
• Маркировка и заказ:
• Формат наименования: ТR30D***МH1, где *** — номинальное сопротивление (например, 0R5, 010, 1R5, 2R5, 050).
• Каталожный номер (пример): К2ЕТ***ВВРС (зависит от сопротивления).
• Упаковка: 100 шт. (минимальный заказ — от 10 шт.).
• Производитель: ХАКЕЛЬ.
• Страна происхождения: КНР.

Примечание

В рамках серии TRH130D номинальное сопротивление и максимальный ток находятся в обратной зависимости: чем выше сопротивление, тем ниже допустимый ток. Все изделия серии предназначены для работы в цепях переменного и постоянного тока для ограничения пусковых бросков тока. Серия TRH130D обеспечивает максимальную токовую нагрузку до 30 А, что позволяет использовать её в мощных устройствах с высокими пусковыми токами.
