Нагреватель щитовой конвекционный MEYERTEC МТК
Характеристики
| Производитель | ОВЕН |
| Страна производитель | Россия |
Нагреватели MEYERTEC MTK-EH и MTK-SH10 применяются совместно с термостатами в шкафах управления и автоматики для предотвращения образования конденсата и коррозии, поддерживая заданную положительную температуру воздуха. Для регулирования температуры в щите необходимо последовательно к нагревателю подключить термостат.
Применение
- Шкафы управления и автоматики.
- Банкоматы.
- Платежные терминалы.
- Вендинговое оборудование.
- Прочие устройства, устанавливаемые на улице или в неотапливаемых помещениях.
Особенности нагревателей МТК
|
MTK-EHxxx |
MTK-SH10 |
|
|
* Саморегуляция температуры происходит благодаря резкому увеличению сопротивления нагревательного элемента при достижении максимальной температуры. Данная функция не отменяет применения термостата вместе с нагревателем.
Линейка щитовых нагревателей MEYERTEC MTK
Нагреватели МТК могут работать в широком диапазоне напряжений: ≅ 120-240 В.
Температура эксплуатации приборов: от -45 до +70 °C.
Используемый в нагревателях MEYERTEC МТК нагревательный элемент (позистор PTC) не требует защиты от перегрева нагревателя, но не отменяет применения термостата для регулирования температуры.
|

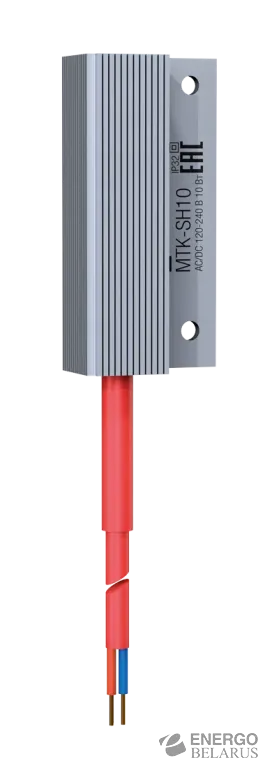

МТК-SH10 |
Компактный полупроводниковый нагреватель патронного типа мощностью 10 Вт. Предназначен для контактного или локального обогрева электрооборудования (при нагреве температура поверхности нагревателя составляет прибл. +155 °C). Комплектуется кабелем длиной 0,3 м в силиконовой изоляции (2 × AWG 22). Имеет два отверстия для резьбового крепления. Для нагревателя МТК-SH10 допустимо любое монтажное положение. |
|

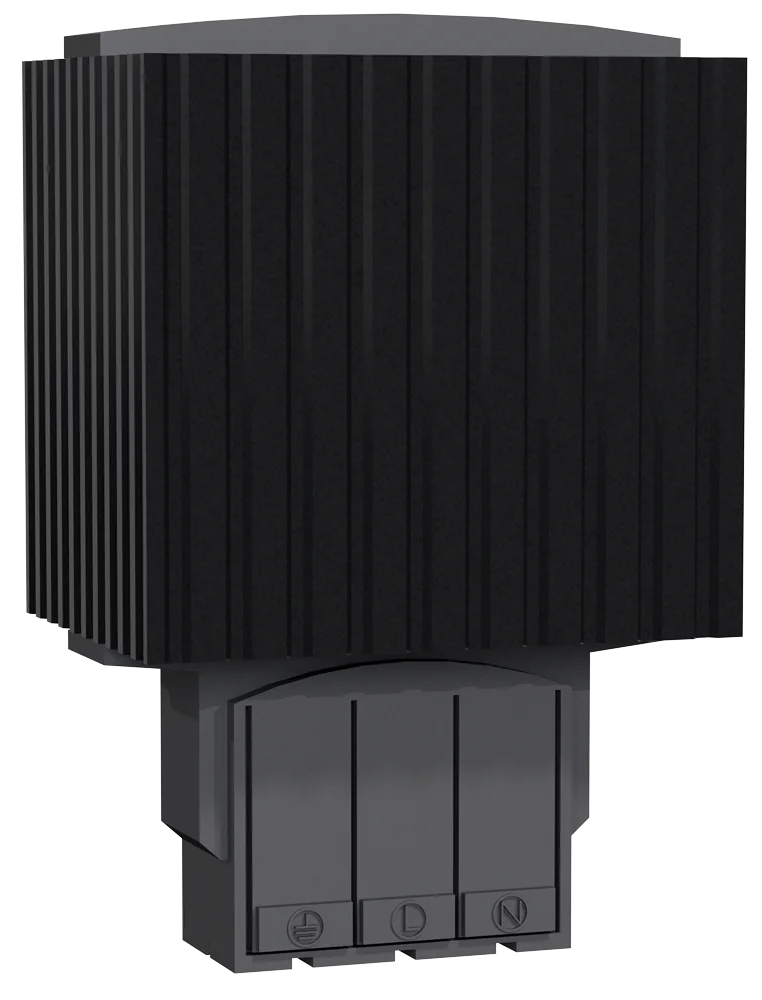

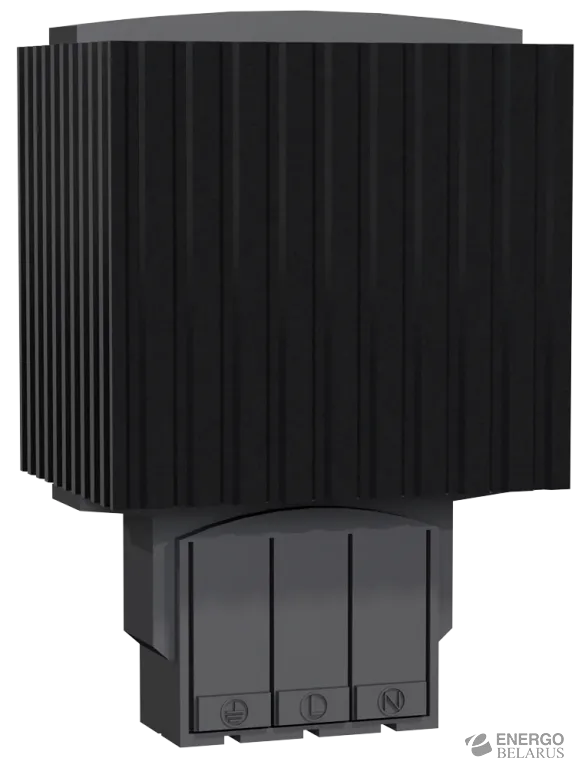

MTK-EH |
Серия полупроводниковых щитовых нагревателей мощностью от 15 до 150 Вт, устанавливаемых на DIN-рейку. Конструкция из анодированного алюминиевого профиля обеспечивает естественную конвекцию воздуха и равномерное распределение тепла внутри шкафа. Зажимные клеммы нагревателя MTK-EH экономят время и упрощают монтаж. |
Для заказа доступно 5 модификаций щитовых нагревателей MTK-EH
|
Модификация |
Описание |
|
МТК-ЕН15 |
Нагреватель щитовой на DIN-рейку, 15 Вт |
|
МТК-ЕН30 |
Нагреватель щитовой на DIN-рейку, 30 Вт |
|
МТК-ЕН60 |
Нагреватель щитовой на DIN-рейку, 60 Вт |
|
МТК-ЕН100 |
Нагреватель щитовой на DIN-рейку, 100 Вт |
|
МТК-ЕН150 |
Нагреватель щитовой на DIN-рейку, 150 Вт |
Технические характеристики
|
MTK-EHxxx |
MTK-SH10 |
|
|
Рабочее напряжение |
AC/DC 120-240 В¹ (мин. 110 В, макс. 265 В) |
|
|
Нагревательный элемент |
позистор (PTC) – саморегулирующийся, ограничивающий температуру |
|
|
Корпус |
алюминиевый профиль, анодированный |
|
|
Подключение |
3 клеммы с пружинными зажимами для многожильного провода 0,5...1,5 мм² (наконечником на конце провода) и для жестких проводов 0,5...2,5 мм² |
2 × AWG 22, экранированный провод (силикон) |
|
Крепление |
зажим для шины 35 мм, согл. DIN EN 50022 |
резьбовое соединение |
|
Монтажное положение |
вертикальный воздушный поток воздуха (направление вверх, подключение снизу) |
любое |
|
Степень защиты/класс защиты |
IP20 / I (провод заземления) |
IP32 / II (с защитной изоляцией) |
¹ при работе от напряжения ниже AC/DC 140 В мощность нагрева уменьшается приблизительно на 10 %.
|
Модификация2 |
Мощность нагрева3 |
Макс. пусковой ток |
Рекомендованный входной предохранитель Т |
Длина |
Вес (прибл.) |
|
MTK-SH10 |
10 Вт |
2,0 A |
2,0 A |
50 мм |
0,03 кг |
|
MTK-EH15 |
15 Вт |
1,5 A |
2,0 А |
65 мм |
0,3 кг |
|
MTK-EH30 |
30 Вт |
3,0 A |
4,0 А |
65 мм |
0,3 кг |
|
MTK-EH60 |
60 Вт |
2,5 A |
4,0 А |
140 мм |
0,4 кг |
|
MTK-EH100 |
100 Вт |
4,5 A |
8,0 А |
140 мм |
0,5 кг |
|
MTK-EH150 |
150 Вт |
9,0 A |
10,0 А |
220 мм |
0,7 кг |
2 при нагреве температура поверхности MTK-SH10 составляет прибл. +155 °C. 3 при температуре окружающей среды +20 °C
Условия эксплуатации
|
Температура эксплуатации |
от -45 до +70 °C |
|
Влажность при эксплуатации/хранении |
макс. 90 % RH (без образования конденсата) |

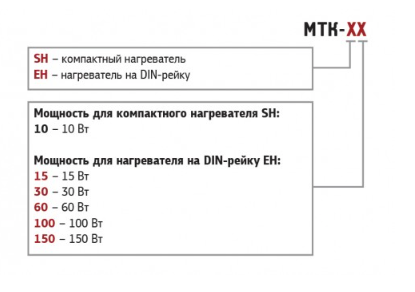

Модификации
Габаритные и установочные размеры
|
Модификация |
Длина |
|
MTK-SH10 |
50 мм |
|
MTK-EH15 |
65 мм |
|
MTK-EH30 |
65 мм |
|
MTK-EH60 |
140 мм |
|
MTK-EH100 |
140 мм |
|
MTK-EH150 |
220 мм |
Схемы подключения
Комплектность
- Прибор
- Руководство по эксплуатации
