Трубка термоусадочная тип ТТШ (2,5:1)
Ассортимент
Термоусадочные трубки для изоляции шин напряжением до 35 кВ тип ТТШ.
Область применения: термоусадочные трубки применяются в процессе строительных и монтажных работ по прокладке кабельных линий.

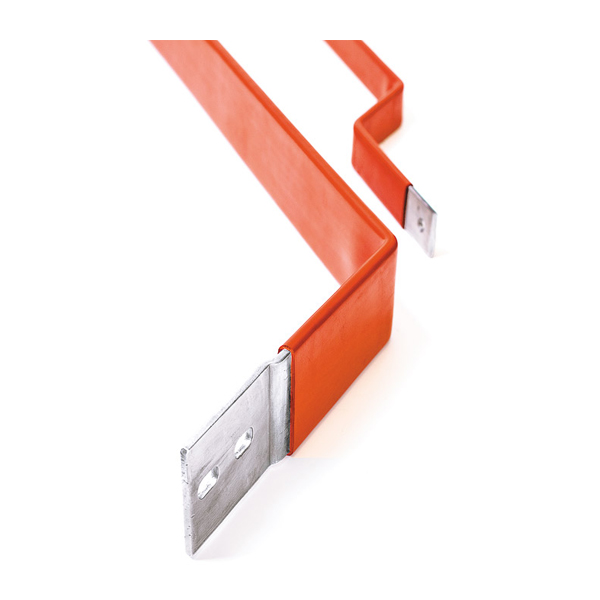

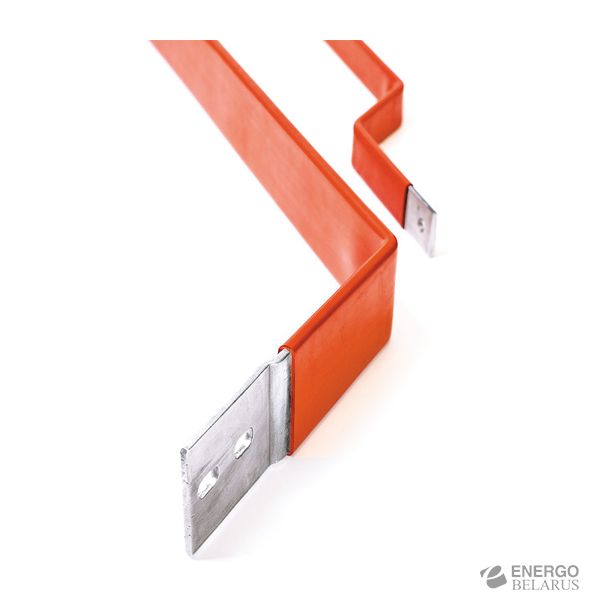

Назначение: термоусадочные трубки для изоляции шин напряжением до 35 кВ ТТШ-10, ТТШ-35 предназначены для изоляции медных и алюминиевых шин на электротехнических подстанциях и в шкафах распределительных устройств. Могут быть использованы при наружной установке.
Материал: полиолефин, не содержит галогенов «HF». Цвет: кирпично-красный. Коэффициент усадки: 2.5:1. Рабочее напряжение: 10 кВ, 35 кВ. Относительное удлинение при разрыве: не менее 400%. Температура усадки: 120 °C. Температура эксплуатации: от -55 °C до +125 °C. Прочность на растяжение: не менее 15 МПа. Электрическая прочность: не менее 25 кВ/мм. Удельное объемное электрическое сопротивление: 1014 Ом*см.
Термоусадочные трубки ТТШ устойчивы к явлению трекинга и ультрафиолетовому излучению. Обладают высокой электрической прочностью. Защищают электротехнические шины от химической коррозии. Обеспечивают защиту оборудования от короткого замыкания в случае попадания в электрощитовое устройство животных и птиц. Использование трубок ТТШ позволяет сократить расстояние между фазными шинами и значительно уменьшить габариты проектного устройства.
Типоразмеры:
| Наименование | Рабочее напряжение, кВ | Ширина монтируемой шины, мм | Номинальный диаметр, мм | Толщина стенки после усадки, мм | |
| до усадки | после усадки | ||||
| ТТШ-10-50/20 | 10 | 30-60 | 50 | 20 | 2,5 |
| ТТШ-10-100/40 | 10 | 80-120 | 100 | 40 | 2,5 |
| ТТШ-35-50/20 | 35 | 30-60 | 50 | 20 | 4,0 |
| ТТШ-35-100/40 | 35 | 80-120 | 100 | 40 | 4,0 |
