Подстанция трансформаторная КТПБ-Лег1
Характеристики

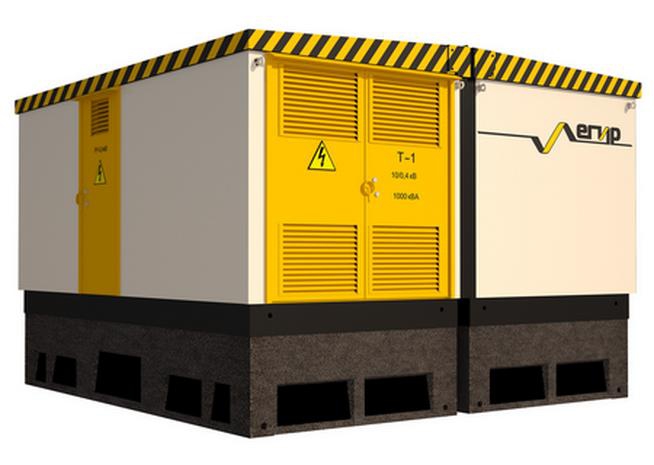

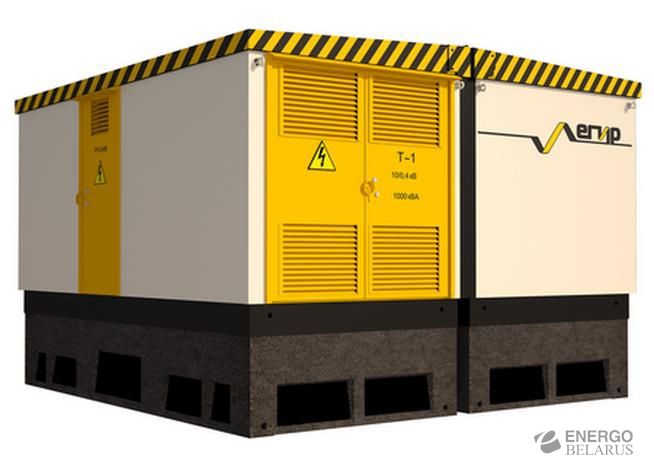

Подстанция трансформаторная КТПБ-Лег1 выполненная в железобетонной оболочке
Комплектная трансформаторная подстанция КТПБ-Лег1 выполнена в железобетонной оболочке состоит из двух частей: стенового блока и плиты-основания, соединенных между собой при помощи цементного раствора и сварки закладных деталей.
Стеновой блок образует крышу и стены подстанции, представляет собой монолитное изделие, изготовленное с применением единой опалубки со смещаемыми бортами. Таким образом, железобетонный блок представляет собой замкнутую объемную железобетонную конструкцию. В нижней части блока БКТП предусмотрены закладные детали для соединения с фундаментным блоком на месте монтажа при помощи сварки.
Железобетонные конструкции БКТП выпускаются по ГОСТ 13015-2003.
Комплектная трансформаторная подстанция КТПБ-Лег1 комплектуются различным оборудование 0.4-10кВ:
- Камеры стационарного обслуживания типа КСО - Лег различных модификаций
- Элегазовые моноблоки RM6
- Распределительное устройство низкого напряжения РШНН-Лег (УКН)
- Шкафы телемеханики
- Щиты оперативного постоянного тока
- Силовые трансформаторы
ОСНОВНЫЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ:
|
Характеристики |
Параметры |
|
|
Тип оболочки |
бетон |
|
|
Тип трансформатора |
масляный |
сухой |
|
Мощность силового трансформатора, кВа |
160-1600 |
до 2500 |
|
Масса ОБ КТП (без силового трансформатора) не более, т |
25 |
30 |
|
Масса ФБК-1 не более, т (для бетонных оболочек) |
15 |
15 |
|
Масса силового трансформатора не более, т |
от 0,5 до 3,2 |
от 0,5 до 5,6 |
|
высота над уровнем моря |
до 1000 |
|
|
сейсмичность площадок установленных по шкале рихтера, баллов |
7-9
|
|
|
температура окружающего воздуха, ос |
от -60 до +40 |
|
|
Климатическое исполнение У, категория размещения 1 по гост 15150-69 |
УХЛ1 |
|
|
окружающая среда взрыво- и пожаробезопасная, не содержащая токопроводящей пыли, химически активных газов и испарений разрушающих металлы и изоляцию |
|
|
|
срок эксплуатации не менее, лет |
40 |
|
