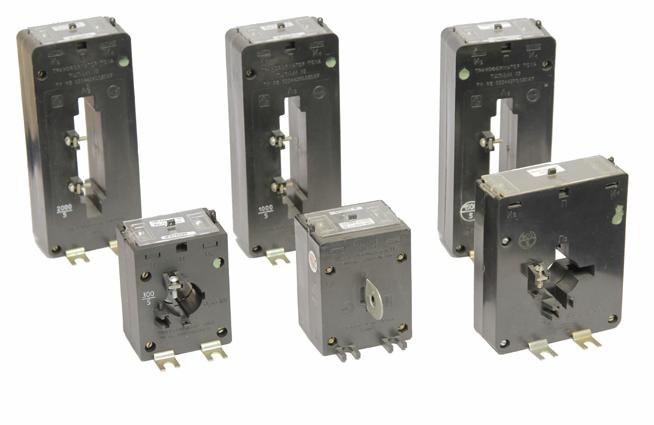

Трансформатор тока ТОП-0,66-2
Характеристики
Трансформаторы соответствуют требованиям ГОСТ 7746-2001.
Вид климатического исполнения – У3 по ГОСТ 15150-69.
Трансформаторы устойчивы к воздействию внешних механических факторов для группы механического исполнения М2 ГОСТ 30631-99 и рас-считаны на установку на высоте над уровнем моря не более 1000 м.
Исполнение трансформаторов по условиям установки на месте работы – встраиваемые, допускают установку в пространстве в любом положении.
Класс нагревостойкости изоляции – Е по ГОСТ 8865-93.
Сердечники трансформаторов тока класса точности 0,5S на первичные токи 10…400 А имеют два варианта конструктивного исполнения:
1- из электротех-нической стали;
2 - комбинированный из электротехнической стали и нанокристаллического сплава. Номер варианта конструктивного исполнения сердечника входит в состав условного обозначения трансформатора тока.
Контактные зажимы вторичной обмотки закрыты прозрачной пластмассовой крышкой, которая, при необходимости, может быть опломбирована Энергонадзором. Трансформаторы проходят поверку представителями Госстандарта.
В конструкции трансформаторов ТОП-0,66 и ТШП-0,66 предусмотрено наличие двойных контактов, предназначенных для обеспечения возможности проведения контрольных проверок на объекте без отключения нагрузки и для класса точности 0,5S, пломбируемого контакта потенциального вывода для подключения обмотки напряжения счетчика, что препятствует хищению
электроэнергии.
|
Наименование |
Норма |
|
Номинальное напряжение, кВ |
0,66 |
|
Номинальный вторичный ток, А |
5 |
|
Номинальная частота, Гц |
50 или 60 |
|
Номинальный первичный ток, А |
10; 20; 30; 40; 50; 75; 100; 150; 200; 300; 400; 600; 800; 1000; 1500; 2000 |
|
Номинальная вторичная нагрузка, ВА |
5; 5; 10; 15, 20; 30 (для ТШП-1000; 1500 и 2000) |
|
Класс точности |
0,5; 0,5S |
