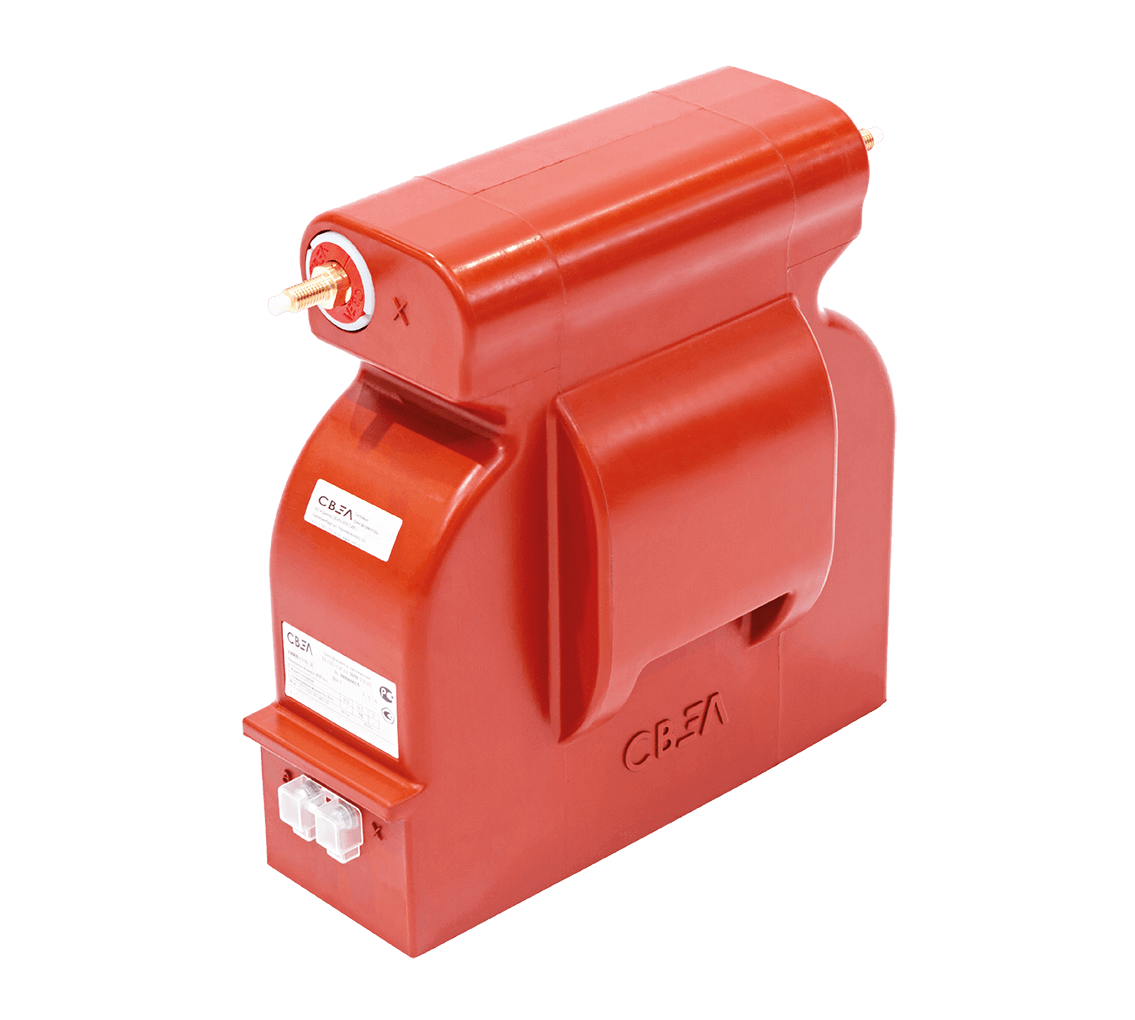

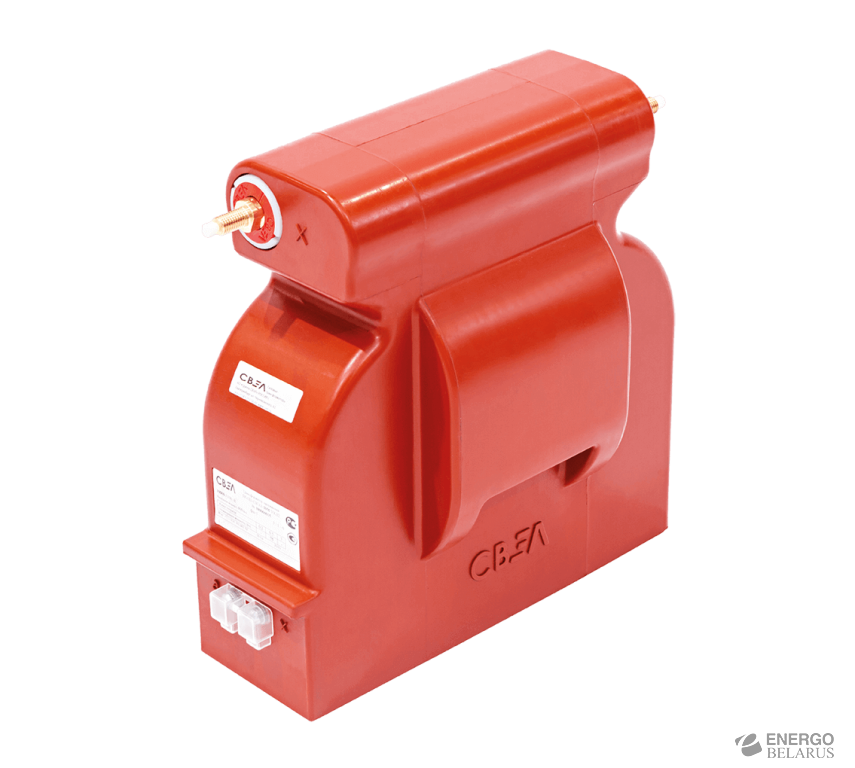

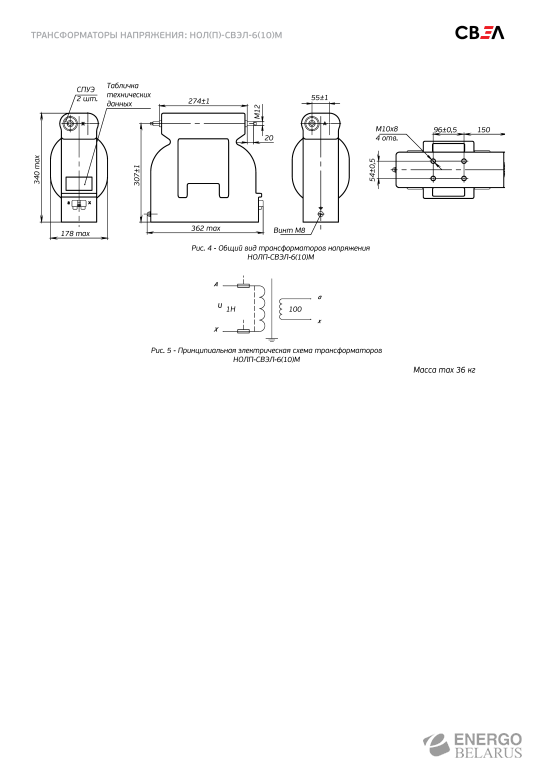

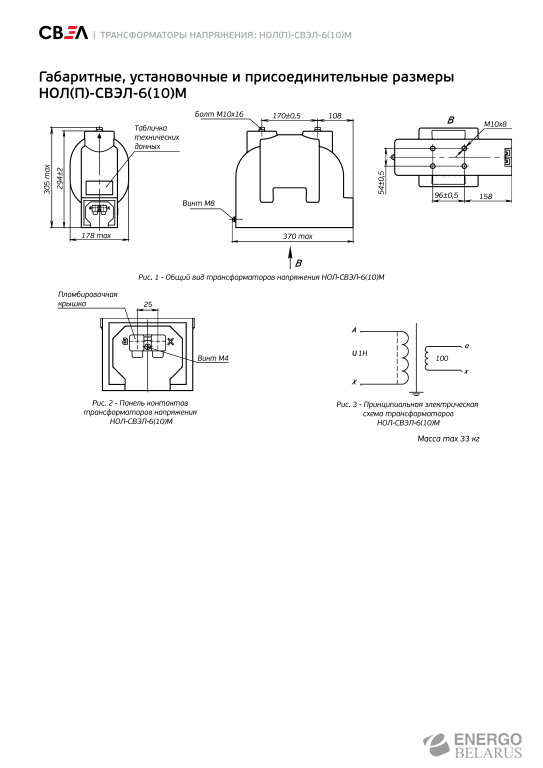

Трансформатор напряжения измерительный НОЛ(П)-СВЭЛ-6(10)М
Характеристики
Трансформаторы напряжения НОЛ(П)-СВЭЛ-6(10) применяются в комплектных устройствах внутренней и наружной установки (КРУ, КРУН, КСО) переменного тока на класс напряжения до 10 кВ и является комплектующим изделием. В трехфазной сети трансформатор включается на линейное напряжение.
Назначение и область применения
Климатические исполнение: «УХЛ» и «Т», категории размещения 2 по ГОСТ 15150-69
Рабочее положение – любое.
Технические условия: 0ЭТ.591.003 ТУ.
Описание конструкции
Трансформаторы являются однофазными, индуктивными, двухобмоточными электромагнитными устройствами, с незаземляемой первичной обмоткой. По принципу конструкции — опорные, с литой изоляцией.
Выводы первичной обмотки расположены на верхней поверхности трансформатора и имеют полную изоляцию относительно «земли». Выводы вторичных обмоток расположены в нижней части литого блока.
Вывода вторичной обмотки пломбируются защитной крышкой.
Особенности конструкции
Трансформаторы напряжения НОЛ(П)-СВЭЛ-6(10) исполнены со съемными электромагнитными предохранительными устройствами многоразового использования СПУЭ-СВЭЛ-10 для защиты от коротких замыканий во вторичной цепи и от перенапряжений в первичной цепи.
Технические данные
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ НОЛ(П)-СВЭЛ-6(10) | ||
| Наименование параметра | Значение | |
| Класс напряжения, кВ | 6 | 10 |
| Наибольшее рабочее напряжение, кВ | 7,2 | 12 |
| Номинальная частота переменного тока, Гц | 50 или 60 | |
| Номинальное напряжение первичной обмотки, В | 6000 | 10000 |
| Номинальная мощность с коэффициентом мощности активно - индуктивной нагрузки 0,8, В•А**: | ||
| в классе точности 0,2 | 10, 30 | |
| в классе точности 0,5 | 30, 50, 75 | |
| в классе точности 1,0 | 75, 100 | |
| в классе точности 3,0 | 200 | 300 |
| Номинальное линейное напряжение на выводах основной вторичной обмотки, В•А | 100 | |
| Предельная мощность вне класса точности, В•А | 400 | |
| Предельный допустимый длительный первичный ток, А | 0,067 | 0,04 |
| Схема и группа соединения обмоток | 1/1 - 0 | |
* Для трансформаторов, предназначенных для поставок на экспорт. ** Трансформаторы изготавливаются с номинальной мощностью, соответствующей одному классу точности, в соответствии с заказом. *** Жирным начертанием выделены стандартные параметры
