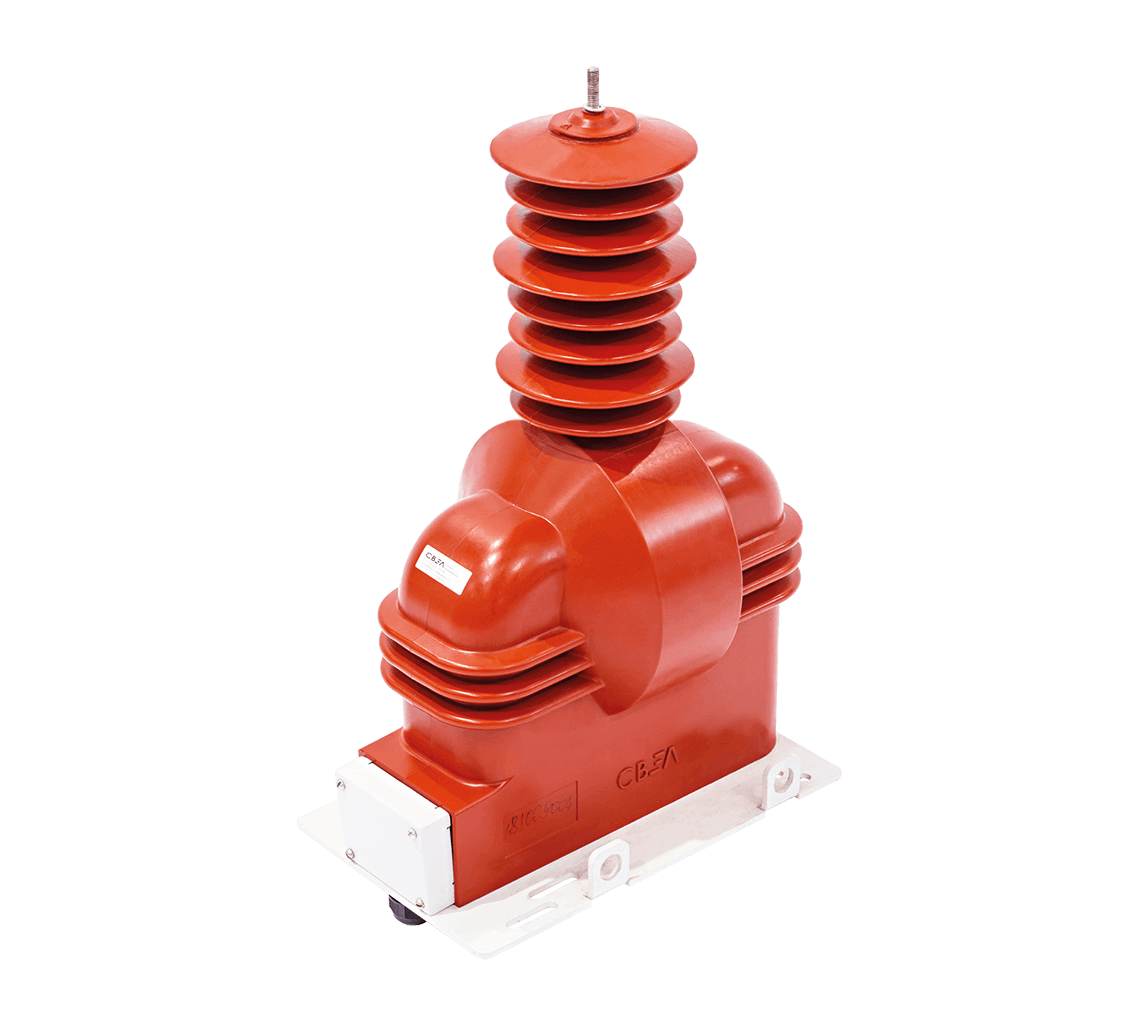

Трансформатор напряжения измерительный ЗНОЛ-СВЭЛ-35 III
Характеристики
Трансформаторы напряжения ЗНОЛ-СВЭЛ-35 III применяются в открытых распределительных устройствах (ОРУ) переменного тока на класс напряжения до 35 кВ и является комплектующим изделием. В трехфазной сети трансформатор включается на фазное напряжение. В сети с изолированной нейтралью трансформаторы надежно работают при наличии в сети феррорезонансных явлений, таких как однофазные дуговые замыкания на землю, что подтверждено соответствующим протоколом.
Назначение и область применения
Трансформаторы предназначены:
- для передачи сигнала измерительной информации измерительным приборам и устройствам защиты, автоматики, сигнализации и управления;
- для коммерческого учета электроэнергии;
- для изолирования цепей вторичных соединений от высокого напряжения.
Климатические исполнение: «УХЛ» и «Т» категории размещения 1 по ГОСТ 15150-69.
Удельная длина пути утечки внешней изоля- ции трансформаторов соответствует степени за- грязнения IV (очень сильной) и составляет не менее 3,1 см/кВ по ГОСТ 9920-89.
Рабочее положение: вертикальное.
Технические условия: ТУ 0ЭТ.591.001.
Описание конструкцииТрансформаторы являются однофазными, индуктивными, трех- или четырехобмоточными (исполнение ЗНОЛ-СВЭЛ-35 III-4) электромагнитными устройствами с заземляемым выводом «X» первичной обмотки. По принципу конструкции — опорные, с литой изоляцией.
Основная (либо две основных — для исполнений ЗНОЛ-СВЭЛ-35-4 III) вторичная обмотка предназначена для измерения и учета электроэнергии, дополнительная вторичная обмотка — для защиты, питания цепей автоматики, управления, сигнализации, а также для контроля изоляции сети.

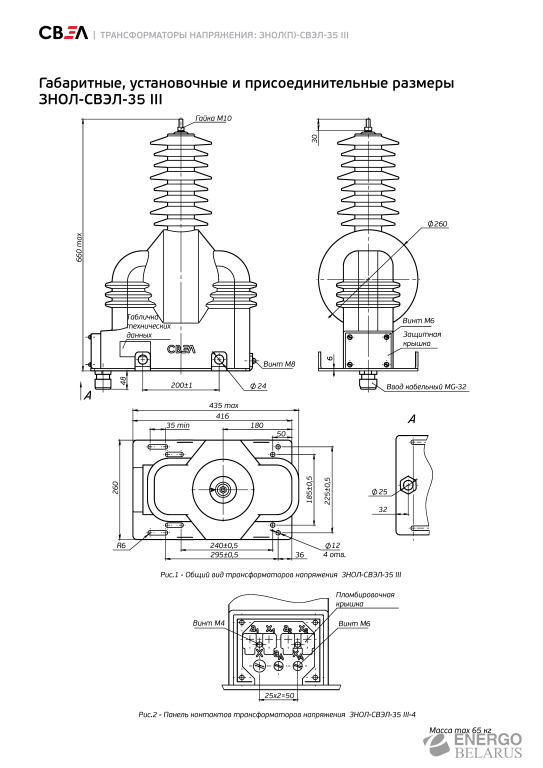

Высоковольтный вывод «А» первичной обмотки расположен на верхней поверхности трансформатора. Выводы вторичных обмоток и заземляемый вывод «X» первичной обмотки расположены в нижней части литого блока и закрываются защитной крышкой.
Выводы вторичных обмоток, предназначеннных для измерения и учета электроэнергии дополнительно закрываются пломбируемой крышкой.
Панель контактов закрывается крышкой для защиты от атмосферных осадков. По требованию заказчика для обеспечения герметичности возможна поставка трансформаторов с уплотнительными манжетами в месте выхода кабеля подключения из панели контактов.
Особенности конструкцииПо требованию заказчика возможно изготовление трансформаторов с повышенными номинальными нагрузками вторичных обмоток. Например, для ЗНОЛ-СВЭЛ-35 III-4 с двумя основными вторичными обмотками максимальная номинальная мощность в классе точности 0,5/0,5 составляет 50/50 ВА.
Заключение о результатах испытаний трансформаторов напряжения ЗНОЛП-СВЭЛ-35 УХЛ2 на устойчивость к феррорезонансу от института электротехники KoncarЗаключение о результатах испытаний, проведенных 26.05.2021, следующее:
Испытания трансформаторов проводились в диапазоне значений тока замыкания на землю от 1,5 до 11А при напряжении 42 кВ. Феррорезонанс, возникший в ходе испытаний, имел затухание.
Испытание испытательного комплекта согласно схемы на рисунке Х проводились в течение 1 часа. Состояние феррорезонанса было вызвано однофазным замыканием на землю. Замыкание на землю было смоделировано с помощью искрового промежутка 3 раза за минуту с продолжительность около 3-х секунд. Измерение повышения температуры после испытания показало, что оно не превысило установленный предел.
Результаты испытаний ЗНОЛП-СВЭЛ-35 УХЛ2 распространены на ЗНОЛ-СВЭЛ-35 III УХЛ1 с учетом идентичности конструкции обмоток с железом и отсутствия срабатывания высоковольтных предохранителей во время испытаний.
Технические данные| ТАБЛИЦА – ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЗНОЛ-СВЭЛ-35 III | |
| Наименование параметра | Значение |
| Класс напряжения, кВ | 35 |
| Наибольшее рабочее напряжение, кВ | 40,5 |
| Номинальная частота переменного тока, Гц | 50; 60* |
| Номинальное напряжение первичной обмотки, В | 35000/√3 |
| Номинальное напряжение основной вторичной обмотки, В | 100/√3, 110/√3 |
| Номинальное напряжение дополнительной вторичной обмотки, В | 100/3, 110/3, 100, 110 |
| Номинальная мощность основной вторичной обмотки **, В*А, при коэффициенте мощности активно-индуктивной нагрузки 0,8: | |
| в классе точности 0,2 | 10, 15, 20, 25, 30, 40, 50 |
| в классе точности 0,5 | 30, 50, 60, 75, 100, 120 |
| в классе точности 1 | 50, 100, 120, 150, 200 |
| Номинальная мощность дополнительной вторичной обмотки в классе точности 3Р и 6Р, В•А | 100, 200, 300 |
| Предельная мощность вне класса точности, В•А | 400, 630, 1000 |
| Схема и группа соединения обмоток | 1/1/1-0-0 |
| Номинальная частота, Гц | 50 или 60** |
| Предельный допустимый длительный первичный ток, А | 0,03 |
* Для трансформаторов, предназначенных для поставок на экспорт. ** Трансформаторы изготавливаются с номинальной мощностью, соответствующей одному классу точности, в соответствии с заказом; Жирным начертанием выделены стандартные параметры
| ТАБЛИЦА – ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЗНОЛ-СВЭЛ-35 III-4 | |
| Наименование параметра | Значение |
| Класс напряжения, кВ | 35 |
| Наибольшее рабочее напряжение, кВ | 40,5 |
| Номинальная частота переменного тока, Гц | 50; 60* |
| Номинальное напряжение первичной обмотки, В | 35000/√3 |
| Номинальное напряжение первой вторичной обмотки, В | 100/√3, 110/√3 |
| Номинальное напряжение второй вторичной обмотки, В | 100/√3, 110/√3 |
| Номинальное напряжение дополнительной вторичной обмотки, В | 100/3, 110/3, 100, 110 |
| Номинальная мощность основной вторичной обмотки **, В•А, при коэффициенте мощности активно-индуктивной нагрузки 0,8: | |
| в классе точности 0,2 | 10, 15, 20 |
| в классе точности 0,5 | 10, 15, 20, 25, 30, 50 |
| Номинальная мощность дополнительной вторичной обмотки в классе точности 3Р и 6Р, В•А | 100, 200, 300 |
| Предельная мощность вне класса точности, В•А | 400, 630, 1000 |
| Предельный допустимый длительный первичный ток, А | 0,02, 0,03 |
| Схема и группа соединения обмоток | 1/1/1/1-0-0-0 |
* Для трансформаторов, предназначенных для поставок на экспорт. ** Сумма номинальных мощностей основных вторичных обмоток классов точности 0,2/0,2 не должна превышать 30ВА, классов точности 0,2/0,5 – 45ВА и классов точности 0,5/0,5 –100ВА; Жирным начертанием выделены стандартные параметры
