Устройство съемное предохранительное СПУЭ-СВЭЛ-10М
Ассортимент
В целях повышения удобства обслуживания трансформаторов напряжения с защитными предохрани- тельными устройствами мы разработали съемное предохранительное устройство (СПУЭ) многоразового использования.

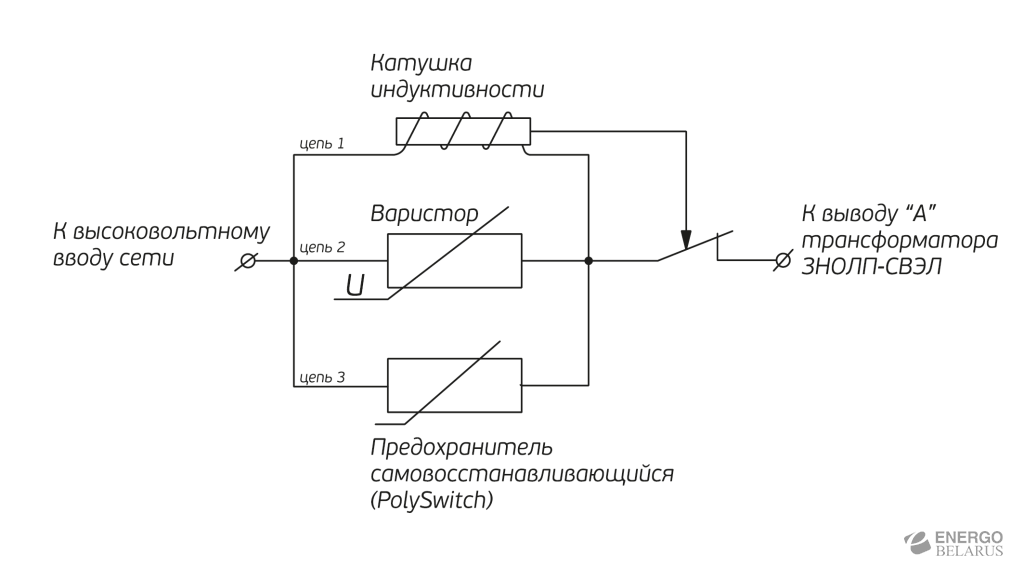

В основе принципа работы лежит электромагнитный расцепитель, позволивший убрать из этого устройства плавкую вставку.
Теперь для запуска трансформатора не нужно его разбирать — необходимо лишь взвести устройство.
Описание
- СПУЭ-СВЭЛ используется в составе с трансформатором напряжения.
- Устройство предназначено для защиты первичной обмотки измерительного трансформатора напряжения от перенапряжений в первичной цепи, а также для защиты от короткого замыкания во вторичной цепи трансформатора напряжения.
- СПУЭ-СВЭЛ не предназначено для отключения токов короткого замыкания в первичной цепи трансформатора напряжения.
- В 2018 году в результате экспертизы заявки на изобретение по существу установлено, что заявленное изобретение относится к объектам патентных прав, соответствует условиям патентоспособности, в связи с чем принято решение о выдаче патента RU 2649661 C1 на СПУЭ-СВЭЛ.
| ГАБАРИТНЫЕ РАЗМЕРЫ СПУЭ СВЭЛ | ||||||
| Тип СПУЭ | L1, ММ | L2, ММ | L3, ММ | L4, ММ | Рис. | Масса, КГ |
| СПУЭ-СВЭЛ-10 | 296 | 244 | 227 | 163 | Рис.1 | 1,2 |
| СПУЭ-СВЭЛ-20 | 464 | 411 | 395 | 331 | 1,4 | |
| СПУЭ-СВЭЛ-10М | 282 | 239 | - | - | Рис.2 | 0,45 |
| СПУЭ-СВЭЛ-20М | 426 | 390 | - | - | 0,55 | |
