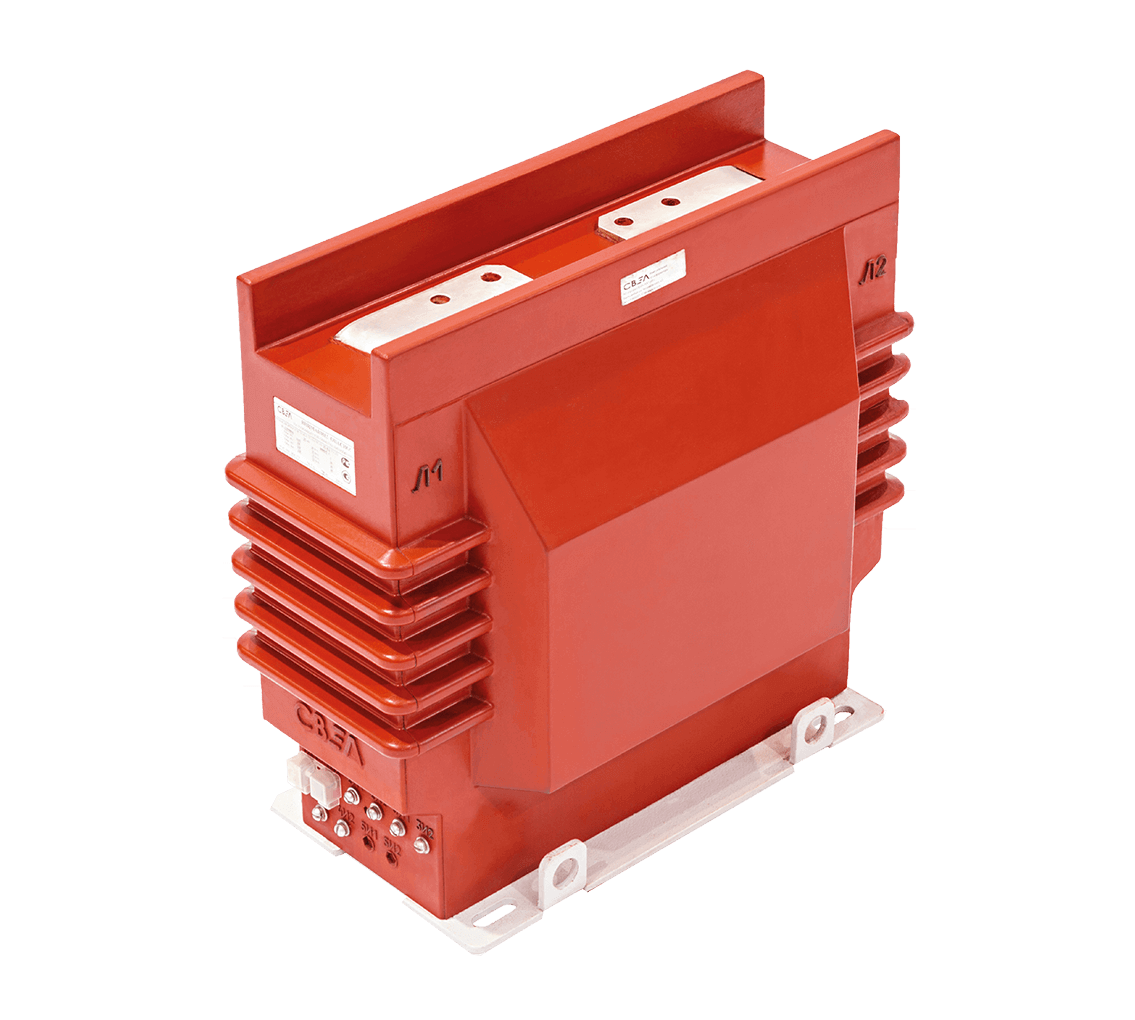

Трансформатор тока измерительный ТОЛ-СВЭЛ-35
Характеристики
Трансформаторы тока ТОЛ-СВЭЛ-35 применяются в комплектных устройствах внутренней и наружной установки (КРУ, КРУН) переменного тока на класс напряжения до 35 кВ и является комплектующим изделием. Устанавливаются в рассечку токопровода.
Назначение и область применения
Трансформаторы предназначены:
- для передачи сигнала измерительной информации измерительным приборам и устройствам защиты, автоматики, сигнализации и управления;
- для коммерческого учета электроэнергии;
- для изолирования цепей вторичных соединений от высокого напряжения.
Климатические исполнение: «УХЛ» и «Т», категории размещения 2 по ГОСТ 15150-69.
Рабочее положение: любое.
Технические условия: 0ЭТ.591.014 ТУ.
Описание конструкцииТрансформаторы тока ТОЛ-СВЭЛ-35 однофазные, по принципу конструкции являются опорными, с литой изоляцией.
Трансформатор может содержать до 5-и вторичных обмоток, каждая из которых расположена на своем магнитопроводе. Выводы первичной обмотки расположены на верхней поверхности трансформатора. Выводы вторичных обмоток расположены в нижней части литого блока.
Выводы вторичных обмоток для измерений пломбируются защитной крышкой.
Особенности конструкцииТрансформаторы могут изготавливаться с выводами вторичных обмоток из гибкого многожильного провода. Длина выводов вторичных обмоток оговаривается в заказе.
Технические данные| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТОЛ-СВЭЛ-35 | ||||
| Наименование параметра | Значение | |||
| Номер конструктивного исполнения | 2.1, 2.2 | 3.1, 3.2 | 4.1, 4.2 | 5.1, 5.2 |
| Номинальное напряжение, кВ | 35 | |||
| Наибольшее рабочее напряжение, кВ | 40,5 | |||
| Номинальная частота переменного тока, Гц | 50; 60* | |||
| Номинальный вторичный ток, А | 1; 5 | |||
| Номинальный первичный ток, А | от 5 до 3000 | |||
| Количество вторичных обмоток, шт | 2 | 3 | 4 | 5 |
| Класс точности вторичных обмоток: | ||||
| вторичной обмотки для учета и для измерения | 0,2S; 0,2; 0,5S; 0,5; 1; 3 | |||
| вторичной обмотки для защиты | 5Р; 10Р; 5PR; 10PR | |||
| Номинальная вторичная нагрузка, В*А | от 1 до 50 | |||
| Номинальная предельная кратность вторичной обмотки для защиты | от 3 до 80 | |||
| Номинальный коэффициент безопасности приборов обмотки для измерений | от 3 до 20 | |||
* Для трансформаторов, предназначенных для поставок на экспорт
Жирным начертанием выделены стандартные параметры.
| ОДНОСЕКУНДНЫЙ ТОК ТЕРМИЧЕСКОЙ СТОЙКОСТИ, кА ПРИ НОМИНАЛЬНОМ ПЕРВИЧНОМ ТОКЕ, А | |
| Наименование параметра | Значение |
| 5 | 0,4 |
| 10 | 0,8 |
| 15 | 1,2 |
| 20 | 1,6 |
| 30 | 2,5 |
| 40 | 3,0 |
| 50 | 5,0 |
| 75 | 5,9 |
| 80 | 6,2 |
| 100 | 10,0 |
| 150 | 12,5 (16,0) |
| 200 | 20,0 (25,0) |
| 300, 400 | 31,5 |
| 600 - 3000 | 40,0 |
| ТОК ЭЛЕКТРОДИНАМИЧЕСКОЙ СТОЙКОСТИ, кА, ПРИ НОМИНАЛЬНОМ ПЕРВИЧНОМ ТОКЕ, А | |
| Наименование параметра | Значение |
| 5 | 1,0 |
| 10 | 2,0 |
| 15 | 3,0 |
| 20 | 4,0 |
| 30 | 6,4 |
| 40 | 7,7 |
| 50 | 12,8 |
| 75 | 14,9 |
| 80 | 15,8 |
| 100 | 25,5 |
| 150 | 31,8 (41,0) |
| 200 | 51,0 (64,0) |
| 300, 400 | 81,0 |
| 600 - 3000 | 102,0 |

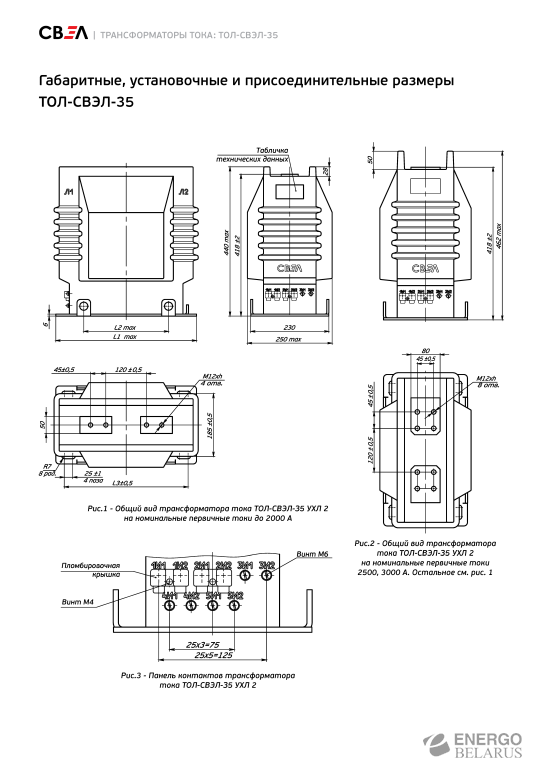

| ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ТОЛ-СВЭЛ-35 | |||||||
| Конструктивное исполнение трансформатора | Номинальный первчиный ток, А | Размеры, мм | Масса max, кг | Рис. | |||
| L1 | L2 | L3 | h | ||||
| ТОЛ-СВЭЛ-35-2.1 | 15-800 | 425 | 250 | 365 | 21 | 90 | 1 |
| 1000, 1200 | 27,5 | ||||||
| 1500-2000 | 35 | ||||||
| 2500-3000 | 2 | ||||||
| ТОЛ-СВЭЛ-35-3.1 | 15-800 | 425 | 250 | 365 | 21 | 90 | 1 |
| 1000, 1200 | 27,5 | ||||||
| 1500-2000 | 35 | ||||||
| 2500-3000 | 2 | ||||||
| ТОЛ-СВЭЛ-35-4.1 | 15-800 | 425 | 250 | 365 | 21 | 90 | 1 |
| 1000,1200 | 27,5 | ||||||
| 1500-2000 | 35 | ||||||
| 2500-3000 | 2 | ||||||
| ТОЛ-СВЭЛ-35-5.1 | 15-800 | 425 | 250 | 365 | 21 | 90 | 1 |
| 1000,1200 | 27,5 | ||||||
| 1500-2000 | 35 | ||||||
| 2500-3000 | 2 | ||||||
| ТОЛ-СВЭЛ-35-2.2 | 15-800 | 500 | 335 | 450 | 21 | 115 | 1 |
| 1000, 1200 | 27,5 | ||||||
| 1500-2000 | 35 | ||||||
| 2500-3000 | 2 | ||||||
| ТОЛ-СВЭЛ-35-3.2 | 15-800 | 500 | 335 | 450 | 21 | 115 | 1 |
| 1000, 1200 | 27,5 | ||||||
| 1500-2000 | 35 | ||||||
| 2500-3000 | 2 | ||||||
| ТОЛ-СВЭЛ-35-4.2 | 15-800 | 500 | 335 | 450 | 21 | 115 | 1 |
| 1000, 1200 | 27,5 | ||||||
| 1500-2000 | 35 | ||||||
| 2500-3000 | 2 | ||||||
| ТОЛ-СВЭЛ-35-5.2 | 15-800 | 500 | 335 | 450 | 21 | 115 | 1 |
| 1000, 1200 | 27,5 | ||||||
| 1500-2000 | 35 | ||||||
| 2500-3000 | 2 | ||||||
