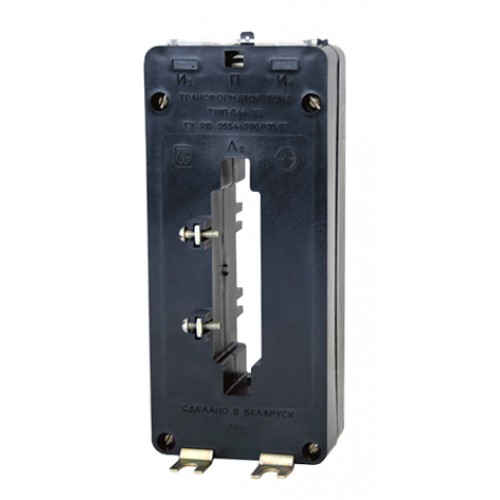

Трансформаторы тока ТШП-0,66 предназначены для передачи сигнала измерительной информации измерительным приборам и применяются в схемах измерения и учета электроэнергии в установках переменного тока частоты 50 Гц с номинальным напряжением до 0,66 кВ включительно.

Мощность: 10 … 5000 А.

Напряжение: до 0,66 кВ.

Гарантия: 3 года.

Трансформаторы соответствуют требованиям ГОСТ 7746-2001.

Вид климатического исполнения – У3 по ГОСТ 15150-69.

Трансформаторы устойчивы к воздействию внешних механических факторов для группы механического исполнения М2 ГОСТ 30631-99 и рассчитаны на установку на высоте над уровнем моря не более 1000 м.

Исполнение трансформаторов по условиям установки на месте работы – встраиваемые, допускают установку в пространстве в любом положении.

Класс нагревостойкости изоляции – В по ГОСТ 8865-93.

Сердечники трансформаторов тока на первичные токи 10 … 500 А класса точности 0,5S имеют два варианта конструктивного исполнения: 1- из электротехнической стали; 2 – комбинированный из электротехнической стали и нанокристаллического сплава.

Сердечники трансформаторов класса точности 0,2 и 0,2S имеют вариант конструктивного исполнения 2 – комбинированный из электротех-нической стали и нанокристаллического сплава. Номер варианта конструктивного исполнения сердечника входит в состав условного обозначения трансформатора тока.

Трансформаторы тока ТШП-0,66 с уширенным окном для токоведущей шины на первичные токи 400 … 5000 А имеют следующие варианты исполнения в зависимости от размера окна:

• I – 23х103 мм (трансформаторы на первичные токи 800 … 2000 А);
• II – 38х81 мм (трансформаторы на первичные токи 400 … 1000 А);
• III – 60х131 мм (трансформаторы на первичные токи 1000 … 5000 А).

Сердечник трансформаторов выполнен из электротехнической стали. Номер варианта исполнения отверстия так же входит в состав условного обозначения этих трансформаторов.

Контактные зажимы вторичной обмотки закрыты прозрачной пластмассовой крышкой, которая, при необходимости, может быть опломбирована Энергонадзором.

Трансформаторы проходят поверку представителями Госстандарта.

В конструкции трансформаторов ТШП-0,66 предусмотрено наличие двойных контактов, предназначенных для обеспечения возможности проведения контрольных проверок на объекте без отключения нагрузки и, для класса точности 0,5S; 0,2 и 0,2S пломбируемого контакта потенциального вывода для подключения обмотки напряжения счетчика, что препятствует хищению электроэнергии.
