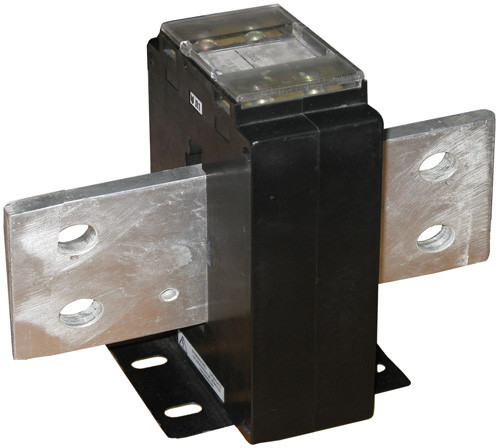

Трансформатор ТОП предназначен для передачи сигнала измерительной информации измерительным приборам в установках переменного тока частоты 50 или 60 Гц с номинальным напряжением до 0,66 кВ включительно.
Особенности:
- Испытательное одноминутное напряжение промышленной частоты - 3 кВ.
-
Трансформаторы ТОП класса точности 0,2; 0,5; 0,2S и 0,5S применяются в схемах учета для расчета с потребителями, класса точности 1,0 - в схемах измерения.
- Корпус трансформаторов ТОП выполнен из самозатухающих трудногорючих материалов.
- Первичная шина трансформаторов ТОП-0,66 медная, покрытая оловом.
- Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов.
Трансформаторы изготавливаются в исполнении "У" или "Т" категории 3 по ГОСТ 15150, предназначены для работы в следующих условиях:
- высота над уровнем моря не более 1000 м;
- температура окружающей среды: при эксплуатации - от минус 45°С до плюс 50°С, при транспортировании и хранении - от минус 50°С до плюс 50°С;
- окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
- рабочее положение - любое.
