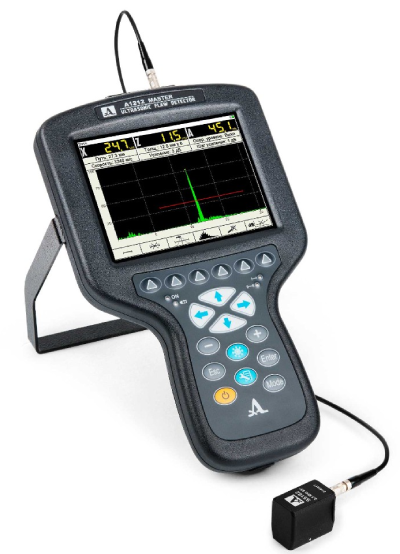

Дефектоскоп А1212 МАСТЕР
Характеристики
| Артикул | 0136600 |
Назначение
- контроль сварных швов
- поиск мест коррозии, трещин, внутренних расслоений и других дефектов
- определение координат и оценка параметров дефектов типа нарушений сплошности и однородности материала в изделиях из металлов и пластмасс
- измерение толщины изделия
Особенности
- небольшой вес и габариты прибора позволяют работать с дефектоскопом в сложных и стесненных условиях, а также делают его удобным при поездках и командировках
- самый легкий дефектоскоп - вес 750 грамм вместе с аккумулятором
- максимальное время непрерывной работы - 15 часов
- эргономичный корпус из ударопрочного пластика - прибор удобно держать одной рукой
- цветной TFT дисплей с высоким разрешением (640*480 точек) и регулировкой яркости
- диапазон рабочих температур: -20°С до +50° С
- полностью цифровой тракт
- интуитивный интерфейс настройки и работы с прибором
- ударопрочный корпус, степень защиты по IP65
- большая библиотека настроек (100 конфигураций)
- энергонезависимая память на 20 000 изображений экрана (развертки типа А с соответствующими параметрами)
- традиционная развертка типа А с возможностью отображения сигналов как в детектированном виде, так и в недетектированном виде (радиосигнал)
- запоминание на экране огибающей максимумов сигнала
- автоматическое определение уровня сигнала и координат дефекта при работе с АСД (два временных строба)
- возможность ручного измерения уровня и координат принятых сигналов с помощью экранного курсора
- программируемая форма зондирующего импульса
- регулируемая частота посылки зондирующих импульсов (до 200 Гц)
- построение функции ВРЧ по свободному закону (32-х точечная интерполяция)
- встроенные АРД-диаграммы для совмещенных преобразователей с автоматическим расчетом эквивалентной площади дефектов
- возможность использования DAC-кривых
- дополнительные режимы: "стоп - кадр", "электронная временная лупа"
- наличие режима толщиномера
- связь с компьютером по высокоскоростному USB-порту
- совместимость с широким спектром преобразователей различных производителей
Возможности
Дефектоскоп А1212 МАСТЕР имеет полностью цифровой тракт, поэтому он имеет ряд отличительных функций, присущих только приборам данного типа.
| АРД-диаграммы для совмещенных преобразователей позволяют оператору видеть на экране три кривые, которые соответствуют браковочному, контрольному и поисковому уровням контроля. Автоматически производится расчет эквивалентной площади отражателя. Данная функция позволяет оператору отказаться от ручных расчетов эквивалентной площади дефектов и на порядок повысить производительность контроля. |
| Цифровая ВРЧ обеспечивает регулировку уровня сигнала по произвольной функции, задаваемой 32 узловыми точками. Удаление, установка и изменение узловых точек производится в специальном режиме редакции ВРЧ. Целью настройки ВРЧ является получения на экране дефектоскопа импульсов равной высоты от одинаковых отражателей, расположенных на различной глубине, что позволит корректно оценить размеры дефектов по всей контролируемой толщине объекта контроля. |
| Сигнал типа RF(радиосигнал) - возможность представления сигнала в недетектированном виде в реальном масштабе времени, что позволяет подробно изучить фазы сигналов, производить контроль на фоне больших структурных помех и разделять сигналы от близкорасположенных отражателей. |
Интуитивный интерфейс
| Быстрый доступ к функциям управления В любом режиме работы дефектоскопа в нижней части экрана находиться ассоциативное меню пиктограмм, благодаря которому пользователь получает быстрый доступ к изменению настроек и функций. Пояснительные рисунки рядом с параметрами, названия и схематические обозначения клавиш позволяют быстро освоить работу с дефектоскопом. |
| Большая библиотека конфигураций (1000 вариантов)Настройку под различные ситуации и объекты контроля можно осуществлять в условиях лаборатории, а на объекте просто выбирать из меню нужную конфигурацию с соответствующим именем. Все настройки сохраняются при выключении прибора и полном его разряде. Энергонезависимая память на 20 000 изображений экрана с параметрами контроля Отображение сигнала в верхней части экрана в режиме Меню Наблюдая сигнал и его параметры, можно оперативно подстраивать параметры контроля. Полуавтоматическая процедура корректировки угла ввода и задержки в призме наклонного преобразователя |
|
| Работа с внешним компьютером Связь с внешним компьютером осуществляется через высокоскоростной USB-порт. Программное обеспечение ADM 4, поставляемое с прибором в базовой комплектации, позволяет передавать сохраненные данные из прибора на внешний компьютер для дальнейшей обработки результатов контроля, документирования в виде эхо-сигналов с параметрами контроля и последующего архивирования. |
Базовый комплект
Наименование | Код |
| А1212 МАСТЕР - электронный блок дефектоскопа с аккумуляторным питанием | 1116 |
| Кабель LEMO-LEMO двойной 1,2 м | 1211 |
| Кабель LEMO-LEMO одинарный 1,2 м | 1213 |
| Преобразователь D1771 4.0A0D12CL (раздельно-совмещенный П112-4,0-12/2-LL017) | 1452 |
| Преобразователь S3568 2.5A0D10CL (совмещенный П111-2,5-10) | 1462 |
| Преобразователь S5182 2.5А65D12CS (наклонный П121-2,5-65) | 1434 |
| Преобразователь S5096 5.0А70D6CS (наклонный П121-5,0-70) | 1443 |
| Чехол | 1617 |
| Зарядное устройство с контроллером питания | 1825 |
| Сетевой адаптер с кабелем | 1824 |
| Кабель связи по USB | 1217 |
| ADM 3 - программа для работы дефектоскопа с ПК | 1519 |
| Мягкий кейс для А1212 МАСТЕР | 1618 |
| Стандартный образец V2/25 Гарнитура Bluetooth Гель УЗ -30°C...+100°C, 0,1 кг | 1314 |
Характеристики
| Параметр | Значение |
| Максимальная толщина объекта контроля (по стали) | 3000 мм |
| Рабочие частоты | 0,5-15,0 МГц |
| Динамический диапазон дефектоскопа не менее | 100 дБ |
| Диапазон изменений интервалов времени дефектоскопа | 1-1200 мкс |
| Диапазон настроек скорости ультразвука | 1000-15000 м/с |
| Полоса частот приемного тракта | 0,14-21 МГц |
| Диапазон перестройки аттенюатора | 0,14-21 МГц |
| Диапазон перестройки аттенюатора | 0-90 дБ |
| Динамический диапазон ВРЧ не менее | 30 дБ |
| Параметры зондирующего импульса: | |
| - число периодов | 0,5-5 |
| - амплитуда (половина размаха) | 20, 100, 200 В |
| - длительности фронтов не более | 20 нс |
| - частота повторения зондирующих импульсов | 5-200 Гц |
| Тип дисплея | Цветной TFT |
| Количество точек экрана | 640 х 480 |
| Размеры отображающего поля экрана | 120 х 90 мм |
| Питание (встроенная аккумуляторная батарея) | 11,2 В |
| Время непрерывной работы | 15 ч |
| Диапазон рабочих температур | от -20°С до +50°С |
| Габаритные размеры | 260 х 156 х 43 мм |
