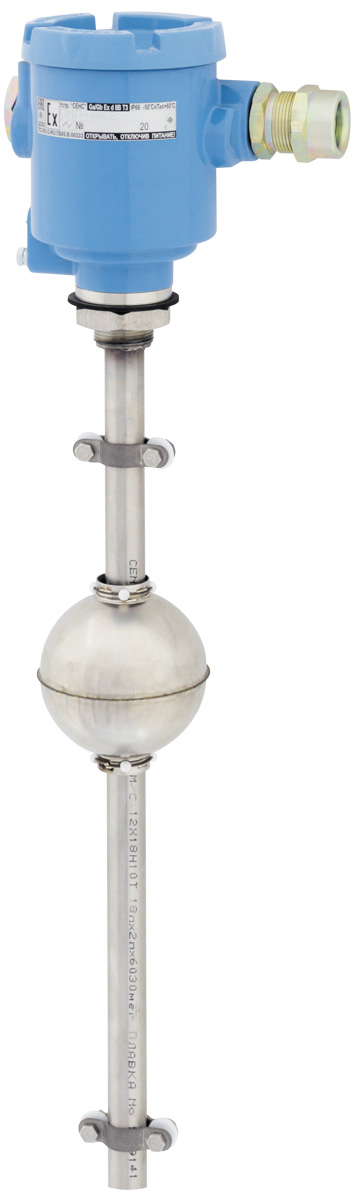

Герконовый уровнемер ПМП-062
Характеристики
| Артикул | 0201734 |
Применение Предназначен для измерения уровня жидких некристаллизующихся сред (в т. ч. нефтепродуктов и СУГ) и его преобразования в унифицированный токовый сигнал 4 – 20 мА.
Имеет дополнительные выходы в виде магнитоуправляемых контактов, замыкающихся при достижении нижнего и (или) верхнего пределов измерений.
Применяется в системах автоматизации объектов нефтяной, газовой, химической, пищевой, коммунально-хозяйственной и других отраслей промышленности
Основные объекты эксплуатации:
- АЗС, нефтебазы, НПЗ и другие опасные производственные объекты, требующие применения взрывобезопасного оборудования
- системы автоматизации пищевой и химической промышленности, коммунальной сферы
Особенности - магнитоуправляемые контакты, переключающиеся при достижении верхней и (или) нижней границы уровня
- соответствует Постановлению Правительства РФ от 17 июля 2015 г. №719. Включен в Реестр промышленной продукции, произведённой на территории Российской Федерации. . Дата внесения в реестр: 12.10.2021 г.
- антивандальный корпус из алюминиевого сплава или коррозионностойкой стали
- взрывобезопасное исполнение
- инверсное исполнение для монтажа в дно резервуара
- простое применение и ввод в эксплуатацию
- транспортное исполнение для передвижных резервуаров, включая морские и речные суда
- большой выбор устройств крепления защитных оболочек кабеля (металлорукавов, бронекабелей, труб)
Описание
Предназначен для измерения уровня жидких некристаллизующихся сред (в т. ч. нефтепродуктов и СУГ) и его преобразования в унифицированный токовый сигнал 4 – 20 мА.
Имеет дополнительные выходы в виде магнитоуправляемых контактов, замыкающихся при достижении нижнего и (или) верхнего пределов измерений.
Применяется в системах автоматизации объектов нефтяной, газовой, химической, пищевой, коммунально-хозяйственной и других отраслей промышленности
Основные объекты эксплуатации:
- АЗС, нефтебазы, НПЗ и другие опасные производственные объекты, требующие применения взрывобезопасного оборудования
- системы автоматизации пищевой и химической промышленности, коммунальной сферы
- магнитоуправляемые контакты, переключающиеся при достижении верхней и (или) нижней границы уровня
- соответствует Постановлению Правительства РФ от 17 июля 2015 г. №719. Включен в Реестр промышленной продукции, произведённой на территории Российской Федерации. . Дата внесения в реестр: 12.10.2021 г.
- антивандальный корпус из алюминиевого сплава или коррозионностойкой стали
- взрывобезопасное исполнение
- инверсное исполнение для монтажа в дно резервуара
- простое применение и ввод в эксплуатацию
- транспортное исполнение для передвижных резервуаров, включая морские и речные суда
- большой выбор устройств крепления защитных оболочек кабеля (металлорукавов, бронекабелей, труб)
Описание
Корпус изготавливается из алюминиевого сплава АК7ч с окисным фторидным электропроводным покрытием, окрашивается порошковой краской (по заказу – из коррозионностойких сталей 12Х18Н9ТЛ, 12Х18Н10Т). Имеет внешний и внутренний зажимы заземления, один или два кабельных ввода. По заказу комплектуется устройствами крепления защитной оболочки кабеля различных типов. Внутри корпуса размещена электронная плата с клеммами для подключения, доступ к которым осуществляется через съёмную крышку.
Крепление к резервуару изготавливается в соответствии с пожеланиями заказчика.
В направляющей, изготовленной из коррозионностойкой стали 12Х18Н10Т, установлена электронная плата с магниточувствительными контактами (герконами). Поплавок с магнитом свободно перемещается по направляющей вместе с изменяющимся уровнем среды, замыкая герконы.
Непрерывность измерения с шагом 5 мм достигается установкой герконов в ряд и соединением их через резисторы по схеме резистивного делителя напряжения, цепи которого подключены к плате блока управления.
Подробные технические характеристики
| Длина направляющей, мм | от 100 до 6 000;от 100 до 2500 (транспортное исполнение);от 100 до 2000 (инверсное исполнение) | ||
|---|---|---|---|
| Шаг измерения уровня жидкости, мм | 5 | ||
| Допускаемая основная погрешность измерений уровня (для токового сигнала 4 - 20 мА) | ±5 мм или ±0,2% от диапазона выходного сигнала (принимается большее значение) | ||
| Температурная погрешность, % / 10 ℃ | 0,2 | ||
| Параметры контролируемой среды | температура, ℃ | от -50 (при условии отсутствия замерзания контролируемой среды) до +80 (до +125 – по согласованию с изготовителем) | |
| рабочее давление, МПа, не более | 2,5 | ||
| плотность, кг/м³ | от 450 до 1500 (бензин, дизель, СУГ, нефть, керосин, одорант и др.) | ||
| Верхняя / нижняя неизмеряемые зоны, мм, не менее | 50 / 50 (зависит от типа поплавка) | ||
| Параметры выхода «сухих» контактов 1) | коммутируемое напряжение, В | от 0,05 до 42 | |
| коммутируемый ток, А, не более | 0,5 | ||
| коммутируемая мощность, Вт, не более | 9 | ||
| Климатическое исполнение по ГОСТ 15150 | УХЛ1 | ||
| Температура эксплуатации, хранения, транспортирования, ℃ | от -50 до +60 | ||
| Степень защиты по ГОСТ 14254 | IP66 | ||
| Маркировка взрывозащиты | Ga/Gb Ex db IIB T3 / Ga/Gb Ex d IIB T3 | ||
| Выходной сигнал | 4-20 мА | ||
| Напряжение питания (Un), В | от 12 до 42 (DC) | ||
| Защита от напряжения обратной полярности | есть | ||
| Средняя наработка на отказ, ч, не менее | 50000 | ||
| Масса, кг, не более | 25 | ||
| Назначенный срок службы, лет | 15 | ||
Примечание. 1) Применение реле, конденсаторов и ламп накаливания в качестве нагрузки не допускается | |||
