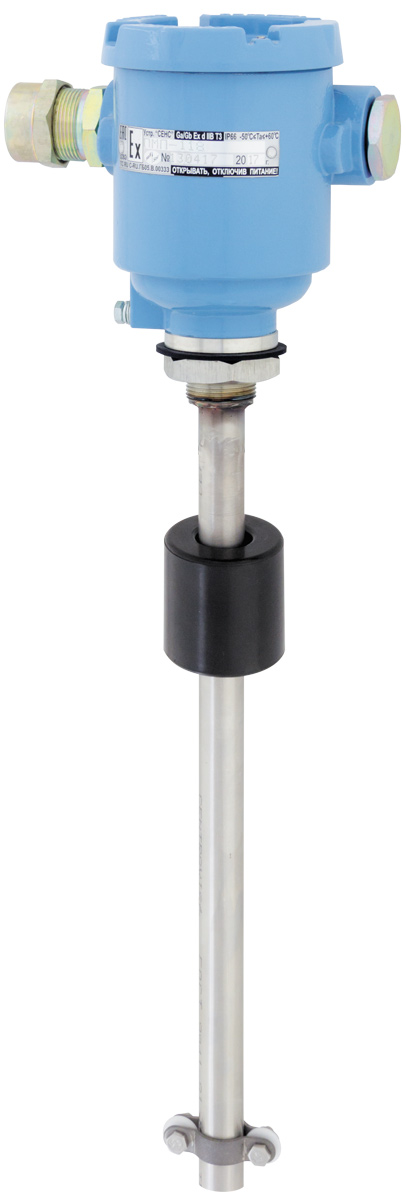

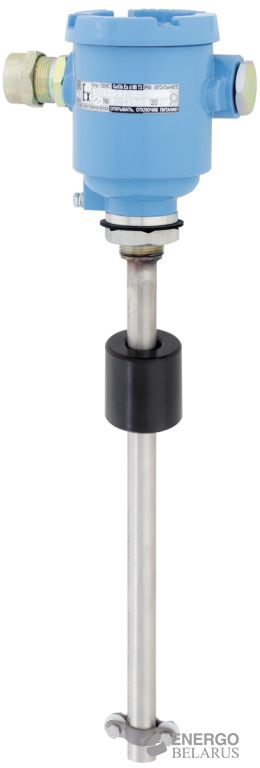

Герконовый уровнемер ПМП-118
Характеристики
| Артикул | 0201736 |
Применение Предназначен для измерения и контроля параметров жидких некристаллизующихся сред, в т. ч. взрывоопасных, находящихся в резервуарах и емкостях.
Применяется в системах автоматизации объектов нефтедобывающей, нефтяной, нефтегазовой, газовой, химической, автомобильной, кораблестроительной, водной, коммунально-хозяйственной, фармацевтической, пищевой и других отраслей промышленности при учётно-расчётных и технологических операциях.
Основные объекты эксплуатации: АЗС, нефтебазы, НПЗ и другие опасные производственные объекты, требующие применения взрывобезопасного оборудования; транспортные резервуары, авто-, ж/д-цистерны; системы автоматизации пищевой и химической промышленности, коммунальной сферы.
Особенности - передаёт обработанные значения измеренных параметров
- лёгкая интеграция в различные
- антивандальный корпус из алюминиевого сплава или коррозионностойкой стали
- взрывобезопасное исполнение
- инверсное исполнение для монтажа в дно резервуара
- непрерывная самодиагностика
- транзитное подключение
- простое применение и ввод в эксплуатацию
- транспортное исполнение для передвижных резервуаров, включая морские и речные суда
- большой выбор устройств крепления защитных оболочек кабеля (металлорукавов, бронекабелей, труб)
Описание
Предназначен для измерения и контроля параметров жидких некристаллизующихся сред, в т. ч. взрывоопасных, находящихся в резервуарах и емкостях.
Применяется в системах автоматизации объектов нефтедобывающей, нефтяной, нефтегазовой, газовой, химической, автомобильной, кораблестроительной, водной, коммунально-хозяйственной, фармацевтической, пищевой и других отраслей промышленности при учётно-расчётных и технологических операциях.
Основные объекты эксплуатации: АЗС, нефтебазы, НПЗ и другие опасные производственные объекты, требующие применения взрывобезопасного оборудования; транспортные резервуары, авто-, ж/д-цистерны; системы автоматизации пищевой и химической промышленности, коммунальной сферы.
- передаёт обработанные значения измеренных параметров
- лёгкая интеграция в различные
- антивандальный корпус из алюминиевого сплава или коррозионностойкой стали
- взрывобезопасное исполнение
- инверсное исполнение для монтажа в дно резервуара
- непрерывная самодиагностика
- транзитное подключение
- простое применение и ввод в эксплуатацию
- транспортное исполнение для передвижных резервуаров, включая морские и речные суда
- большой выбор устройств крепления защитных оболочек кабеля (металлорукавов, бронекабелей, труб)
Описание
Корпус из алюминиевого сплава АК7ч с окисным фторидным электропроводным покрытием, окрашен порошковой краской (по заказу из коррозионностойких сталей 12Х18Н9ТЛ, 12Х18Н10Т). Имеет внешний и внутренний зажимы заземления, один или два кабельных ввода. По заказу комплектуется различными устройствами крепления защитных оболочек кабеля. Внутри корпуса размещена электронная плата с клеммами для подключения, доступ к которым осуществляется через съёмную крышку.
Крепление к резервуару изготавливается в соответствии с пожеланиями заказчика.
В направляющей, изготовленной из коррозионностойкой стали 12Х18Н10Т, установлен чувствительный элемент с датчиками температуры (до восьми).
Измерение уровня жидкости основано на воздействии магнита, расположенного в поплавке, на магниточувствительные контакты (герконы), находящиеся в направляющей: поплавок перемещается по направляющей вместе с изменяющимся уровнем жидкости, и своими магнитами вызывает замыкание герконов.
Непрерывность измерения с шагом 5 мм достигается установкой герконов в ряд и соединением их через резисторы по схеме резистивного делителя напряжения, цепи которого подключены к плате блока управления.
Кроме измерений уровня и температуры преобразователь расчитывает среднюю температуру среды, плотность, объём и массу. Осуществляет выдачу управляющих сигналов при достижении приведёнными параметрами заданных значений и (или) при неисправности.
Подробные технические характеристики
| Длина направляющей, мм | основной вариант | от 100 до 6000 | |
|---|---|---|---|
| транспортный вариант | от 100 до 2500 | ||
| инверсный вариант | от 100 до 2000 | ||
| Допускаемая основная погрешность измерений уровня, мм | ±5 | ||
| Пределы допускаемой абсолютной погрешности измерений температуры, ℃ | ±0,5 (в диапазоне от -40 до +105)-±1 (в диапазоне от -50 до -40 и от 105 до 125) | ||
| Параметры контролируемой среды | температура, ℃ | от -50 до +100 (до +125 по согласованию с изготовителем) | |
| рабочее давление, МПа, не более | 2,5 (10 по заказу) | ||
| плотность, кг/м³ | от 450 до 1500 (бензин, дизель, СУГ, нефть, керосин, одорант и др.) | ||
| Климатическое исполнение по ГОСТ 15150 | УХЛ1* | ||
| Температура эксплуатации, хранения, транспортирования, ℃ | от -50 до +60 | ||
| Степень защиты по ГОСТ 14254 (IEC 60529) | IP66 | ||
| Маркировка взрывозащиты | Ga/Gb Ex db IIB T3; Ga/Gb Ex d IIB T3 | ||
| Протяжённость линии питания, связи, м, не более | 1500 (СЕНС); 1200 (RS-485) | ||
| Напряжение питания (Un), В | DC: от 4 до 15 (СЕНС); от 6 до 36 (RS-485) | ||
| Потребляемая мощность, мВт, не более | 100 (СЕНС); 400 (RS-485) | ||
| Масса, кг, не более | 25 | ||
| Назначенный срок службы, лет | 15 | ||
| Средняя наработка на отказ, ч, не менее | 100 000 | ||
