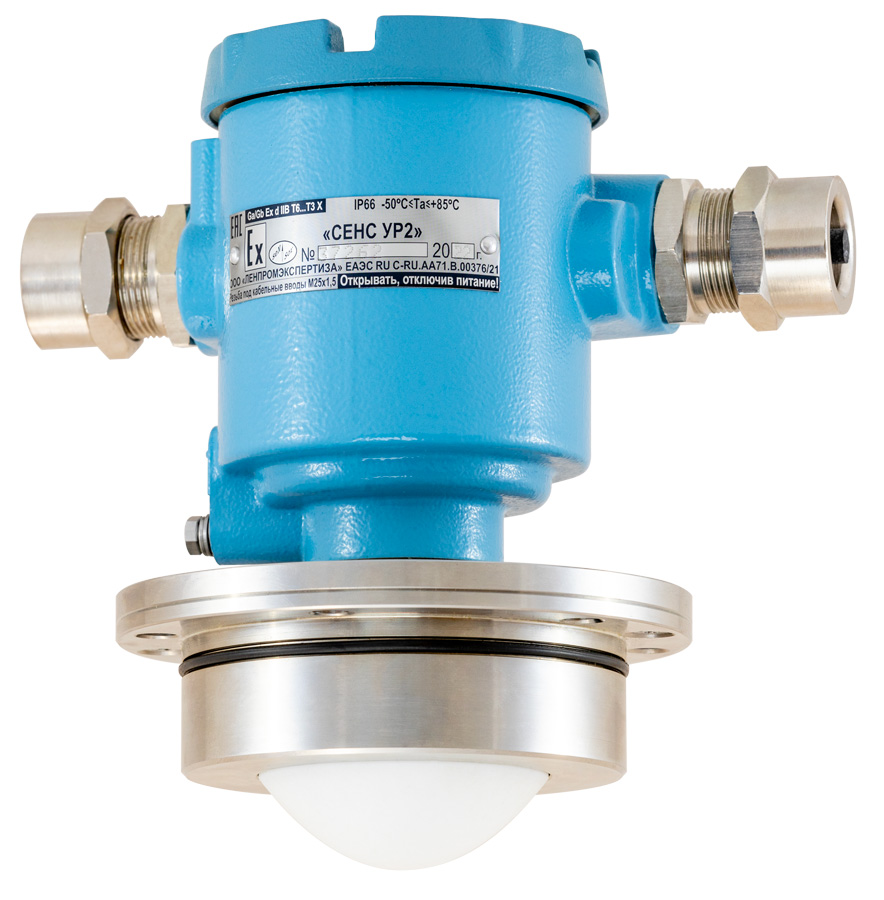

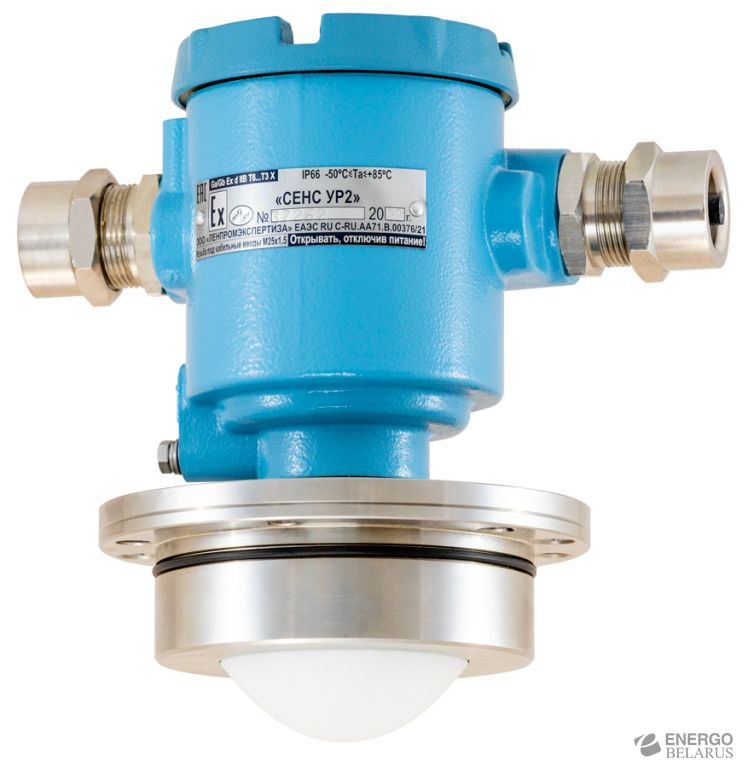

Радиоволновой уровнемер СЕНС УР2
Характеристики
| Артикул | 0201741 |
Применение Предназначен для измерения уровня жидких и сыпучих сред в технологических и товарных резервуарах (цистернах, силосах, танках).
Применяется в современных системах коммерческого учета нефти и нефтепродуктов при учётно-расчётных и технологических операциях на объектах топливно-энергетического комплекса, коммунального хозяйства, химической, фармацевтической, пищевой промышленности.
Устанавливается во взрывоопасных зонах помещений и открытых площадках в условиях воздействия атмосферных осадков и солнечного излучения. Имеет разделительный элемент по ГОСТ 31610.26, возможен монтаж на резервуар, внутри которого постоянно присутствует взрывоопасная газовая смесь (зона класса 0).
Особенности - бесконтактное измерение
- корпус из алюминиевого сплава или коррозионностойкой стали
- малое энергопотребление
- не требует обслуживания, не имеет износа
- высокая точность измерений независимо от рабочих условий
- большой выбор устройств крепления защитных оболочек кабеля
- лёгкая интеграция в различные
- взрывобезопасное исполнение
- непрерывная самодиагностика
- простое применение и ввод в эксплуатацию
Описание
Предназначен для измерения уровня жидких и сыпучих сред в технологических и товарных резервуарах (цистернах, силосах, танках).
Применяется в современных системах коммерческого учета нефти и нефтепродуктов при учётно-расчётных и технологических операциях на объектах топливно-энергетического комплекса, коммунального хозяйства, химической, фармацевтической, пищевой промышленности.
Устанавливается во взрывоопасных зонах помещений и открытых площадках в условиях воздействия атмосферных осадков и солнечного излучения. Имеет разделительный элемент по ГОСТ 31610.26, возможен монтаж на резервуар, внутри которого постоянно присутствует взрывоопасная газовая смесь (зона класса 0).
- бесконтактное измерение
- корпус из алюминиевого сплава или коррозионностойкой стали
- малое энергопотребление
- не требует обслуживания, не имеет износа
- высокая точность измерений независимо от рабочих условий
- большой выбор устройств крепления защитных оболочек кабеля
- лёгкая интеграция в различные
- взрывобезопасное исполнение
- непрерывная самодиагностика
- простое применение и ввод в эксплуатацию
Описание
По принципу работы уровнемер является радиоволновым частотным дальномером с линейной частотной модуляцией (ЛЧМ/FMCW) излучаемой частоты.
Состоит из корпуса и рупорно-линзовой антенны, смонтированной на устройстве крепления. Корпус изготавливается из алюминиевого сплава АК7ч с окисным фторидным электропроводным покрытием, окрашивается порошковой краской (по заказу из коррозионностойких сталей 12Х18Н9ТЛ, 12Х18Н10Т). Имеет внешний и внутренний зажимы заземления, два кабельных ввода. По заказу комплектуется различными типами устройств крепления защитных оболочек кабелей. Внутри корпуса размещена электронная плата с клеммами для подключения, доступ к которым осуществляется через съёмную крышку.
Уровнемер излучает радиоволны в направлении поверхности измеряемой среды, и принимает отражённый от неё сигнал, измеряя расстояние до поверхности среды. Уровень среды определяется относительно базовой высоты установки уровнемера в резервуаре (от его дна до плоскости установочного фланца).
Для оптимального выбора комплектации уровнемера предлагаем воспользоваться технической консультацией по применению.
Подробные технические характеристики
| Интерфейсы (протоколы) | СЕНС (СЕНС);-RS-485 (Modbus RTU);-4-20 мА (HART) | ||
|---|---|---|---|
| Максимальное измеряемое расстояние1), мм | 30 000 | ||
| Минимальное измеряемое расстояние1), мм | 300 | ||
| Минимальный измеряемый уровень среды в резервуаре2), м | от 0 до 0,5 3) | ||
| Пределы допускаемой основной погрешности измерений уровня для цифровых кодированных выходных сигналов, в зависимости от варианта исполнения и диапазона измерений, мм | ±1, ±2, ±3, ±4 (в диапазоне измерений расстояния от 0,5 до 20 м)±3, ±4 (в диапазоне измерений расстояния от 0,3 до 30 м) | ||
| Пределы допускаемой основной погрешности преобразования измеренного значения уровня в токовый сигнал (для модели с токовым сигналом 4–20 мА), % приведённый к диапазону | ±0,05 | ||
| Дискретность измерений уровня, мм | 0,5 | ||
| Допустимое напряжение питания, В | от 7 до 50 (DC) | ||
| Потребляемая мощность, Вт, не более | 1 (модель с интерфейсами СЕНС и RS-485)1,5 (модель с интерфейсами СЕНС, RS-485 и 4-20 мА) | ||
| Климатическое исполнение по ГОСТ 15150 | УХЛ1* | ||
| Диапазон температуры окружающего воздуха4), ℃ | от -50 до +85 | ||
| Диапазон температуры контролируемой (измеряемой) среды (температура на установочном фланце)5), ℃ | от -50 до +80 (без изолирующей вставки);-от -50 до +190 (с изолирующей вставкой) | ||
| Рабочее давление, МПа, не более | 2,56) | ||
| Степень защиты по ГОСТ 14254 | IP66 | ||
| Маркировка взрывозащиты | Ga/Gb Ex d IIB T6...Т3 X | ||
| Диапазон излучаемых частот, ГГц | от 120 до 125 | ||
| Ширина измерительного луча, град, не более | 6 | ||
| Средняя наработка на отказ, ч, не менее | 100 000 | ||
| Назначенный срок службы, лет | 15 | ||
| Масса, кг | от 6 до 17 (в зависимости от варианта исполнения) | ||
Примечания. 1) От плоскости уплотнительной поверхности устройства крепления до поверхности контролируемой среды. 2) Минимальное измеряемое расстояние от дна резервуара (от уровня раздела сред или осадка (при наличии)) до поверхности контролируемой среды. 3) Зависит от отражающей способности контролируемой среды, определяемой её относительной диэлектрической проницаемостью Ɛ. 4) Для взрывозащищённого исполнения максимальная температура окружающего воздуха ограничивается специальными условиями безопасного применения (температурным классом). 5) Для взрывозащищённого исполнения максимальная температура контролируемой (измеряемой) среды ограничивается специальными условиями безопасного применения (температурным классом). 6) Конкретное значение рабочего давления определяется типом устройства крепления | |||
