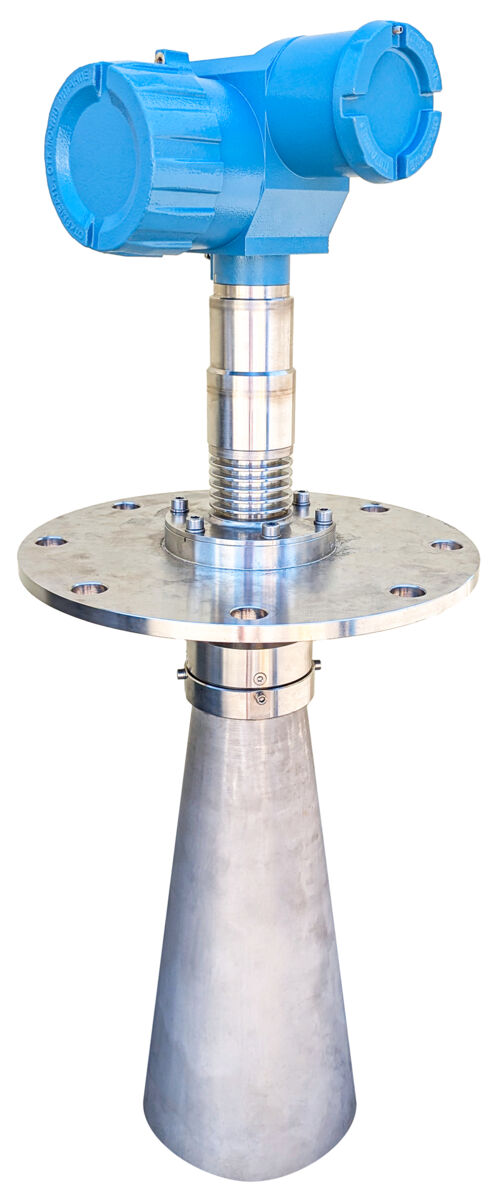

Радиоволновой уровнемер СЕНС УР3
Характеристики
| Артикул | 0201740 |
Применение Предназначен для измерения уровня жидких сред в технологических и товарных резервуарах при учётно-расчётных и технологических операциях.
Осуществляет измерение уровня в металлической успокоительное трубе, установленной в резервуаре.
Имеет взрывозащищённое и невзрывозащищённое общепромышленное исполнение.
Описание
Предназначен для измерения уровня жидких сред в технологических и товарных резервуарах при учётно-расчётных и технологических операциях.
Осуществляет измерение уровня в металлической успокоительное трубе, установленной в резервуаре.
Имеет взрывозащищённое и невзрывозащищённое общепромышленное исполнение.
Описание
Состоит из корпуса и антенны, смонтированной на устройстве крепления. Корпус изготавливается из алюминиевого сплава АК7ч с окисным фторидным электропроводным покрытием, окрашивается порошковой краской (по заказу из коррозионностойких сталей 12Х18Н9ТЛ, 12Х18Н10Т). Имеет внешний и внутренний зажимы заземления, два кабельных ввода. По заказу комплектуется различными типами устройств крепления защитных оболочек кабелей.
Варианты исполнения отличаются типом устройства крепления к резервуару, наличием / отсутствием рупора антенны, модуля индикации.
Внутри корпуса установлен электронный модуль с клеммным зажимом для подключения и блокировочным переключателем, доступ к которым осуществляется через съёмную крышку.
Антенна предназначена для излучения радиоволн высокой частоты внутри успокоительной трубы резервуара. Внутренняя часть антенны выполнена в виде планарной антенной решетки. Внешняя часть антенны – в виде крышки из фторопласта Ф-4.
Принцип работы
По принципу работы уровнемер является радиоволновым частотным дальномером с линейной частотной модуляцией (ЛЧМ/FMCW) излучаемой частоты.
Уровнемер излучает радиоволны внутри успокоительной трубы резервуара в направлении поверхности измеряемой среды, и принимает отражённый от неё сигнал, измеряя расстояние до поверхности среды. Уровень среды определяется относительно базовой высоты установки уровнемера в резервуаре (от его дна до плоскости установочного фланца).
Подробные технические характеристики
| Интерфейсы (протоколы) | СЕНС (СЕНС);-RS-485 (Modbus RTU);-4-20 мА (HART) | ||
|---|---|---|---|
| Максимальное измеряемое расстояние1), мм | 25 000 | ||
| Минимальное измеряемое расстояние1), мм | 800 | ||
| Пределы допускаемой погрешности измерений уровня для цифровых кодированных выходных сигналов, в зависимости от варианта исполнения, мм | ±3, ±5, ±10 | ||
| Пределы допускаемой основной погрешности преобразования измеренного значения уровня в токовый сигнал (для модели с токовым сигналом 4–20 мА), % приведённый к диапазону | ±0,05 | ||
| Дискретность измерений уровня, мм | 0,1 | ||
| Допустимое напряжение питания, В | от 8 до 50 (DC) | ||
| Защита от неправильного включения полярности | есть | ||
| Потребляемая мощность, Вт, не более | 2,5 | ||
| Климатическое исполнение по ГОСТ 15150 | УХЛ1* | ||
| Диапазон температуры окружающего воздуха2), ℃ | от -50 до +70 | ||
| Диапазон температуры контролируемой (измеряемой) среды (температура на установочном фланце)3), ℃ | от -50 до +150 | ||
| Рабочее давление, МПа, не более | 2,54) | ||
| Относительная диэлектрическая проницаемость среды Ɛ, не менее | 1,8 | ||
| Степень защиты по ГОСТ 14254 | IP66 | ||
| Маркировка взрывозащиты | 0/1 Ex ia/db IIВ T6...T3 Ga/Gb Х | ||
| Группа механического исполнения по ГОСТ 30631 по устойчивости к воздействию механических внешних воздействующих факторов | М6 | ||
| Диапазон излучаемых частот, ГГц | от 4,5 до 6,5 | ||
| Средняя наработка на отказ, ч, не менее | 100 000 | ||
| Назначенный срок службы, лет | 15 | ||
| Масса, кг | от 12 до 50 (в зависимости от варианта исполнения) | ||
Примечания. 1) От плоскости уплотнительной поверхности устройства крепления до поверхности контролируемой среды. 2) Для взрывозащищённого исполнения максимальная температура окружающего воздуха ограничивается специальными условиями безопасного применения (температурным классом). 3) Для взрывозащищённого исполнения максимальная температура контролируемой (измеряемой) среды ограничивается специальными условиями безопасного применения (температурным классом). 4) Конкретное значение рабочего давления определяется типом устройства крепления | |||
