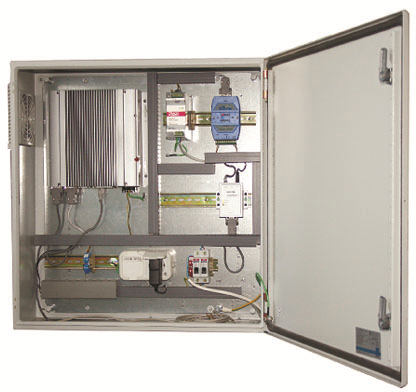

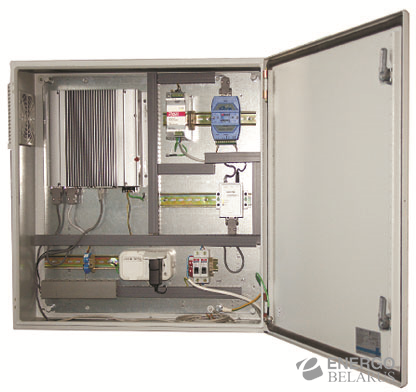

Уcтройство сбора и передачи данных АИСЭ-1.03

Устройство сбора и передачи данных АИСЭ-1.03 (код ТН ВЭД: 8537 10 100 0) — предназначено для преобразования входных сигналов от многофункциональных микропроцессорных счетчиков электрической энергии с цифровым выходом, хранения, отображения и передачи информации на верхний уровень в структуре многоуровневых автоматизированных систем учета и контроля электроэнергии на промышленных предприятиях и объектах энергосистемы.

Принцип действия:

• преобразование цифровых сигналов от счетчиков электрической энергии в значения параметров электрической энергии, накопление, хранение и передача на верхний уровень многоуровневых автоматизированных систем учета и контроля электроэнергии;
• устройство построено на базе вычислительного модуля (eBOX);
• контроль состояния устройства и целостности данных, управление сбором, обработкой и накоплением информации от счетчиков, прием и исполнение команд систем верхнего уровня осуществляется рабочим программным обеспечением (BY.ЯМИБ.00001-01).

Коммуникации:

• взаимодействие со счетчиками, имеющими цифровой выход, по интерфейсу RS-485;
• взаимодействие с системами верхнего уровня осуществляется посредством интерфейсов RS-232 и Ethernet.

Условия эксплуатации:

• электрическое питание устройства должно осуществляться от однофазной сети общего назначения напряжением (230 ± 23) В частотой (50 ± 1) Гц;
• рабочий диапазон температур окружающей среды: от -20°С до +50°С;
• относительная влажность: до 95% при 35°С и более низких температурах (без конденсации влаги).

Характеристики надежности:

• межповерочный интервал — 24 месяца;
• средний срок службы — не менее 24 лет;
• средняя наработка на отказ — не менее 35 000 ч;
• гарантийный срок — 18 месяцев с момента ввода устройства в эксплуатацию;
• гарантийный срок хранения — 6 месяцев.
