Регистратор УСПД МУР 1001.2RC8 предназначен для приема, обработки, анализа и хранения информации, характеризующей хронологию изменения параметров различного рода процессов.
Назначение и область применения
Регистратор предназначен для приема, обработки, анализа и хранения информации, характеризующей хронологию изменения параметров различного рода процессов. Значения параметров периодически считываются регистратором из подключенных к нему датчиков и измерительных приборов, анализируются и записываются в базы данных. Информация из регистратора передается по запросу в устройство, инициирующее передачу данных, или рассылается регистратором в соответствии с заданным алгоритмом.
Конкретная реализация регистратора ориентирована на задачи учета потребления энергоресурсов. Однако его возможности позволяют применять устройство, например, в системах пожарной и охранной сигнализации, системах контроля режимов технологических процессов, в регуляторах различного назначения и т. п.

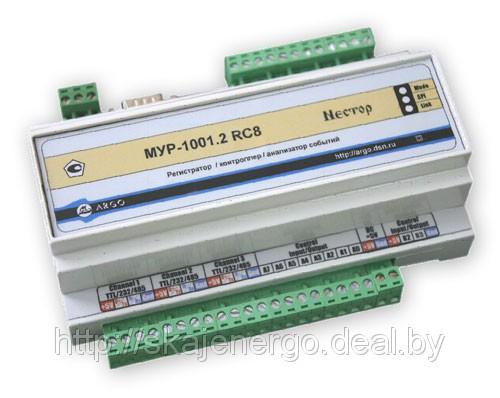

Описание регистратора МУР 1001.2RC8
Регистратор представляет собой контроллер, ориентированный на выполнение операций с базами данных в качестве средства среднего уровня многоуровневой системы. По сравнению с регистраторами предыдущих исполнений, МУР 1001.2RC8 имеет ряд существенных отличий:
Наличие в регистраторе МУР 1001.2RC8 принципиально новых функций, связанных с организацией баз данных. Регистратор может накапливать и обрабатывать данные в 8 базах следующих пяти типов:
Периодическая база – текущие значения выбранных при настройке параметров указанных устройств, считанные в заданные моменты времени.
Периодическая по изменениям. Аналогична периодической базе. Запись в базу добавляется только в том случае, если вновь сформированная запись отличается от предыдущей, уже имеющейся в базе.
База аварийных событий – позволяет решать задачи, тесно связанных с регистрацией контролируемых параметров. Например, контроль получасовых мощностей в системах электроснабжения и отключение оборудования при выходе за установленные лимиты мощности, пожарная и охранная сигнализации и т.д.
Оперативный журнал – событийная база, протоколирующая выполняемые с регистратором операции: включение/выключение питания, тестирование, и т. д. В оперативный журнал включаются также сообщения о неисправности отдельных узлов регистратора.
База архивов – содержит копию данных, хранящихся в архивах подключенных к регистратору устройств. База представляет собой множество кольцевых списков, число элементов которого равно количеству устройств, параметры которых включаются в базу.
Для одной или нескольких баз возможна рассылка записей в адрес одного абонента. Алгоритм взаимодействия регистратора с коммуникационным оборудованием и приемником сообщений настраивается при инсталяции системы, что дает возможность использовать для рассылки различные каналы связи: телефонные и выделенные линии, GSM-каналы в режимах SMS, CSD или GPRS, радиоканалы. В режиме GPRS возможна работа как со статическими так и с динамически распределяемыми IP-адресами (при наличии в сети Интернет сервера-сборщика системы "АРГО: Энергоресурсы").
Связь по последовательным каналам с подключенными к регистратору датчиками и измерительными приборами реализована через отдельный микроконтроллер, что дало возможность оперативно перестраивать каналы связи с датчиками под интерфейсы разных типов (RS232, RS232TTL, RS485 и др.) без изменения аппаратного обеспечения.
В регистраторе предусмотрена возможность перепрограммирования (в том числе и удаленно) центрального микроконтроллера и процессора ввода/вывода.
Регистратор является центральным элементом службы единого времени системы "АРГО: Энергоресурсы". С одной стороны, во время сеансов связи с компьютером сбора данных внутренние часы регистратора синхронизируются либо с часами компьютера, либо с серверами точного времени в сети Интернет. С другой стороны, во время опроса данных с первичных приборов, регистратор корректирует в них время. Единое время в системе особенно важно для больших распределенных систем при расчете балансов и анализе технического состояния контролируемых объектов.
