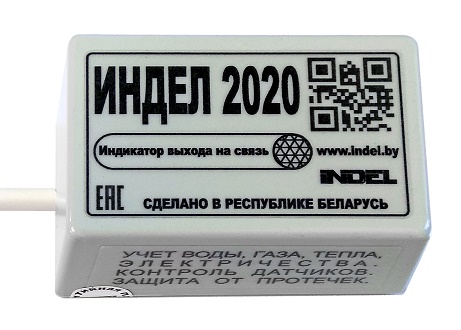

Устройства для сбора и передачи данных (УСПД) «Индел» серии 2020 предназначены для трансляции данных от приборов учёта ресурсов (воды, тепла, газа, электроэнергии) в систему обработки и анализа информации. Индел-2020 обеспечивает автоматический съём показаний с приборов учёта с интерфейсом (RS-232), хранят показания в энергонезависимой памяти и передают данные на сервер диспетчеризации через встроенный модем NBiOT (модель «Индел-2020N») или WiFi («Индел-2020W»). УСПД может осуществлять подсчет импульсов от приборов с импульсным выходом.
Питание обеспечивает литиевая батарея типоразмера A, типа ER18505M. Батарея является заменяемой, встроенной и не заряжаемой. Имеет разъём B2B. Емкость батареи до 3500 мАч.
Основные характеристики:
- Один вход для подключения дискретного датчика. В случае изменения состояния датчика устройство передаёт сообщение на верхний уровень (датчик затопления, датчик дверей и др.)
- Один управляемый выход с открытым коллектором (максимальный ток 500 мА)
- Последовательный интерфейс RS-232 с уровнями 0…3 вольта для локального конфигурирования устройства и съёма показаний со счётчиков.
- Сохранение данных в энергонезависимой памяти.
- Передача пакетов данных на сервер по графикам (например: суточный – в заданные часы, месячный – в заданный день месяца в контрактный час) или с заданным периодом от момента старта.
- Один счётный вход может использоваться для приборов учёта с числоимпульсным выходом с контролем целостности шлейфа (или аналоговый вход для датчика температуры, давления и т.д.)(опционально).
- Пакет учётных данных: накопленные расходы (рабочий и стандартный) нарастающим итогом; времена работы счётчика общее и с ошибкой; заводской номер;
- Пакет телеметрических данных: текущая температура и давление, мгновенный рабочий и стандартный расход на момент опроса (для счётчиков газа);
- Пакет служебной телеметрии контроллера.
- Собственный архив глубиной 35 суток.
- Возможность дистанционного конфигурирования.
- Срок службы батареи зависит от частоты выхода на связь. При периодичности сеансов один раз в неделю срок эксплуатации составит 8 лет.
Краткие характеристики Индел-2020N:
Тип Sim карты
|
microSim
|
Интерфейс RS-232
|
1
|
Дискретный выход DO
|
1
|
Дискретный вход DI
|
1
|
Имп.вход ImpIN
|
1*
|
Контроль целостности шлейфа
|
Да*
|
Аналоговый вход
|
1*
|
Антенна
|
Встроенная 3dbi, разъём UFL
|
Батарея
|
Li-SOCl2, 3.5А/ч, не заряжаемая
|
*опционально
Визуализация интерфейса и верхний уровень:
-
Полученные с приборов учета энергоресурсов данные, а также события телеметрии –текущее состояние дискретного и аналогового входов (УСПД) «Индел» серии 2020 передает по доступным каналам связи на сервер с установленным специализированным программным обеспечением.
- Доступ к функциям программного обеспечения сервера - настройка объектов, опрос данных счетчиков, управление регуляторами и исполнительными устройствами, анализ данных, а также контроль аварийных событий осуществятся через сеть интернет посредством WEB-браузера в личном кабинете пользователя. Пользователям предоставляется интуитивно-понятный интерфейс, позволяющий осуществлять контроль за состояние объектов учета, вносить необходимые изменения в функционирование системы, производить опрос объектов, как в ручном, так и автоматическом режимах.
- Аналитическая часть работы с системой представлена широким выбором отчетов, по каждому из энергоресурсов, с возможностью печати готовых отчетных форм, реализована функция выгрузки отчетных данных в формате Excel, для дальнейшей обработки.
- Доступ к личному кабинету пользователя может быть осуществлён с любого устройства: компьютер, планшет, телефон, при наличии на этом устройстве интернета и WEB-браузера, для большего удобства работы с системой пользователям мобильных устройств предлагается приложение оптимизированное для дисплеев смартфонов, не требующее использования WEB-браузера .
