Регулятор тиристорный ТРМ-2М-150

Назначение

Тиристорный регулятор мощности ТРМ-2М-150 (далее Устройство) предназначен для плавной регулировки мощности нагрузки. В основном устройство применяется для регулировки мощности активной нагрузки (тэны, инфракрасные нагреватели и т.д.). Не рекомендовано использование для регулировки мощности систем освещения и трансформаторов.

Принцип работы устройства

Устройство осуществляет регулировку мощности с помощью двух групп по два включенных встречно-параллельно тиристора, за счет чего достигается регулировка в двух полупериодах колебаний напряжения питания по двум фазам трехфазной сети. Устройство имеет один способ управления тиристорным блоком.

Числоимпульсный способ регулировки мощности. Тиристоры включаются на весь период колебания напряжения в момент его перехода через ноль. Регулировка мощности нагрузки осуществляется числом периодов активного состояния тиристоров в течении 2-х секунд (1 активный полупериод - 1% мощности, 10 - 10%; и т.д.). Алгоритмы управления тиристорами осуществляют равномерное распределение активных периодов по отношению к общему количеству.

Управление устройством возможно осуществлять несколькими способами.

Управление уровнем выходной мощности органами управления непосредственно на лицевой стороне Устройства. Уровень выходной мощности задается кнопками "+" и "-". Текущее значение уровня выходной мощности индицируется на цифровом дисплее в процентах от максимальной.

Управление уровнем выходной мощности выносным потенциометром. Устройство позволяет осуществлять регулировку уровня выходной мощности с помощью потенциометров. Для этого необходимо осуществить подключение потенциометра между клеммами "+5В" и "Общ." разъема управления, а выход подвижного контакта в "входу №2". Рекомендуется применять потенциометр с сопротивлением от 1 до 47 кОм, с максимально близким расположением к Устройству. Если в процессе регулировки мощности возникают сбои в работе Устройства, то необходимо уменьшить длину проводов или уменьшить номинал потенциометра (но нижняя граница сопротивления должна быть не менее 1 кОм). 100% уровню выходной мощности соответствует верхнее по схеме подключения положение движка, минимальной - нижнее. Текущее значение уровня выходной мощности индицируется на цифровом дисплее в процентах от максимальной.

Управление уровнем выходной мощности с помощью внешних сигналов от датчиков (контроллеров). Устройство позволяет осуществлять регулировку уровня выходной мощности с помощью внешних устройств. Для этого предусмотрено два входа управления. Вход №1 с напряжением сигнала управления от 0 до 10 В. и вход № 2 с напряжением сигнала управления от 0 до 5 В. (не допускается подача на вход №2 сигнала управления более 5,5В). Калибровка уровней сигнала управления, соответствующих минимальной и максимальной выходной мощности осуществляется в настройках Устройства. Текущее значение уровня выходной мощности индицируется на цифровом дисплее в процентах от максимальной.

Управление по принципу "Stand-by" (по сигналу от сухого контакта). В данном случае Устройство, при получении сигнала на включение, осуществляет вывод нагрузки на заданный уровень мощности и осуществляет его поддержание до момента снятия управляющего сигнала (размыкания сухого контакта).

Устройство имеет возможность индикации на внешние цепи как аварийных состояний, так и достижения максимальной выходной мощности, посредством встроенного исполнительного реле (параметры работы реле устанавливаются в настройках Устройства). Защита о перегрузок и коротких замыканий осуществляется быстродействующим предохранителем.

ВНИМАНИЕ: Устройство не заменяет частотные преобразователи и использовать их для управления электродвигателями нельзя.

ВНИМАНИЕ: Устройство не предназначено для работы на постоянном токе.

Основные особенности

• Номинальный ток нагрузки 150А;
• Диапазон напряжения питания нагрузки AC100-480В;
• Напряжение питания схемы управления AC180-250В
• 1 режим регулировки мощности нагрузки;
• Индикаторы режима работы и состояния Устройства;
• Возможность дистанционного управления;
• Автоматическое отключение при аварийных ситуациях;
• Защита от перегрузки и коротких замыканий быстродействующим предохранителем.

Конструкция устройства

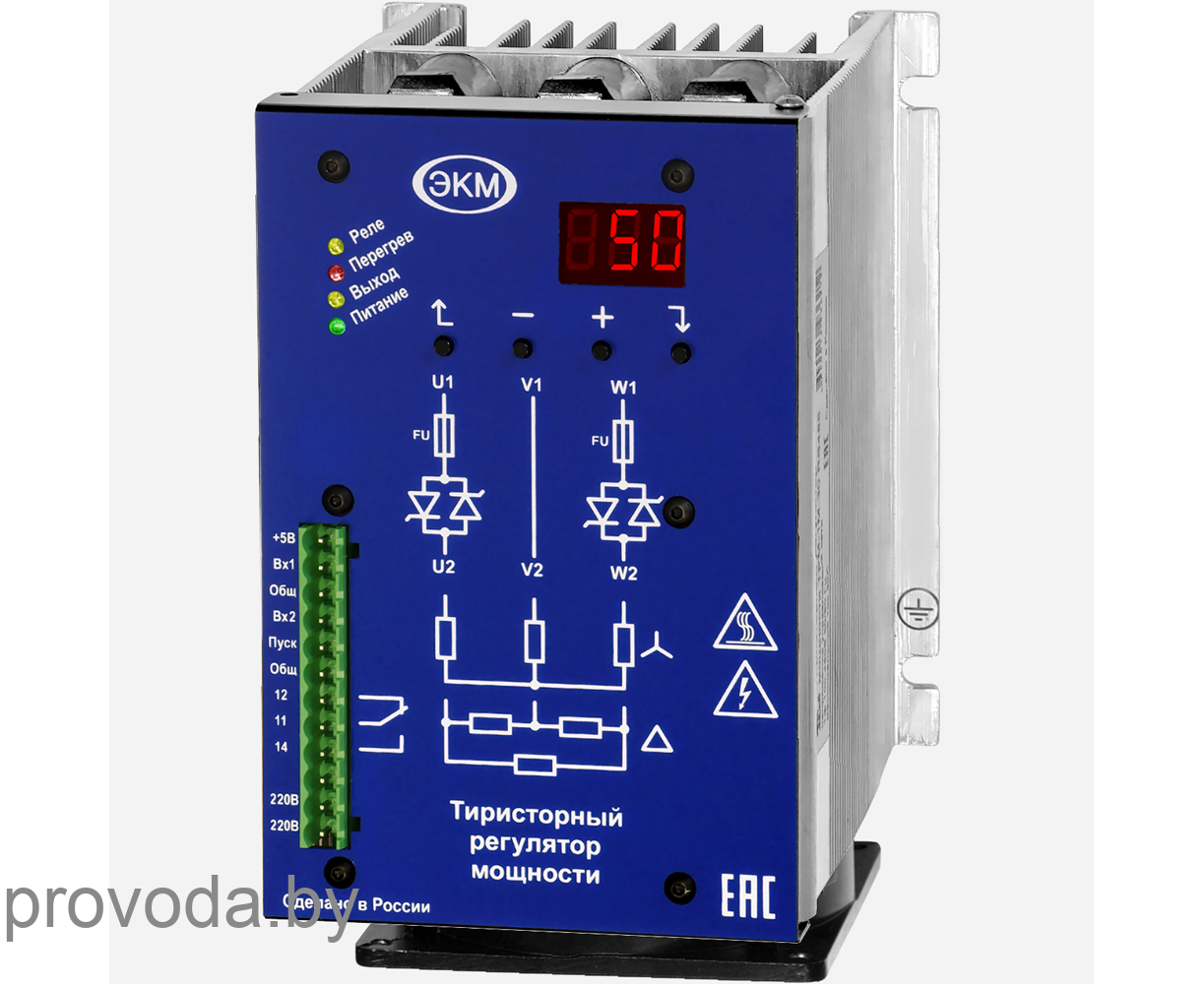

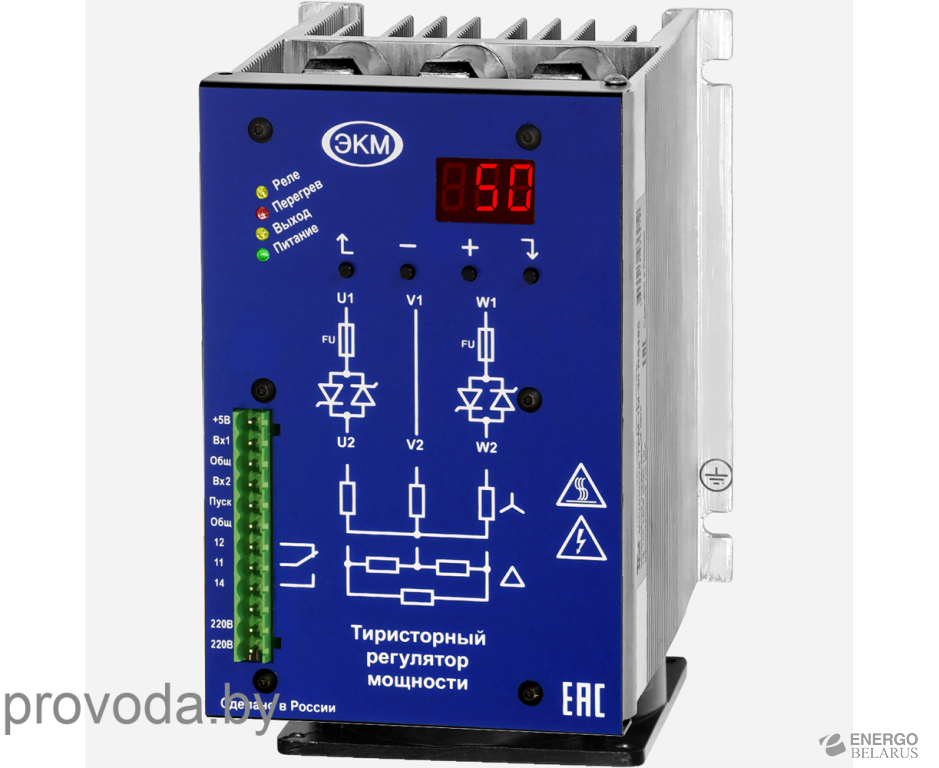

Устройство представляет собой корпус-охладитель блока тиристоров, объединенный с платой управления и органами управления, расположенными на лицевой стороне (кнопки настройки устройства, цифровой сегментированный дисплей, разъем для подключения напряжения питания и внешних устройств управления и светодиодный индикатор состояния Устройства). Корпус-охладитель в основании имеет 4 отверстия для крепления Устройства на ровную поверхность. Заземление корпуса Устройства обязательно.
