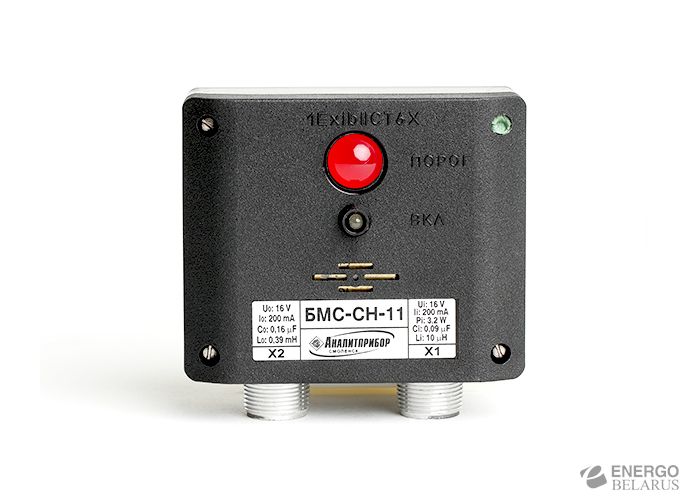

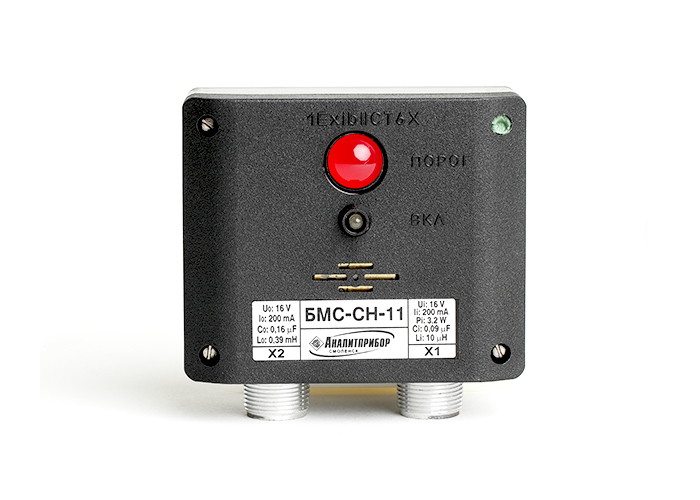

Блок местной сигнализации БМС
Характеристики
| Степень защиты IP | 54 |
| Маркировка взрывозащиты | 1ExibIICT6 X |
Сведения об оборудовании:
- максимальное расстояние от источника питания до БМС - не более 950 м;
- в невзрывоопасных зонах питание БМС с датчиком может осуществляться от внешнего источника постоянного тока (9,5 - 15 В), с минимальным выходным током не более 200 мА.
Описание
Предназначен для работы совместно с датчиками-газоанализаторами ДАТ-М, ДАХ-М, ДАМ и обеспечивает выдачу световой и звуковой сигнализации при достижении выходным токовым сигналом с датчика фиксированного порога срабатывания.
Виды сигнализации:
- непрерывная световая зеленого цвета “ВКЛ”, свидетельствующая о нормальной работе (БМС включен, токовый сигнал 4 - 20 мА поступает)
- непрерывная световая красного цвета “ВКЛ”, свидетельствующая об отсутствии токового сигнала с датчика
- постоянная световая красного цвета “ПОРОГ” и прерывистая звуковая сигнализации, свидетельствующие о достижении выходным токовым сигналом с датчика фиксированного порога срабатывания.
Характеристики
Условное наименование и обозначение БМС
| Условное наименование датчиков | Порог срабатывания, установленный при выпуске из производства | Условное наименование БМС |
| ДАХ-М-СО-200 | 20 мг/м3 | БМС-СО-20 |
| ДАХ-М-СО-1500 | 150 мг/м3 | БМС-СО-150 |
| ДАХ-М-H2S-40 | 10 мг/м3 | БМС-H2S-10 |
| ДАХ-М-SO2-20 | 10 мг/м3 | БМС-SO2-10 |
| ДАХ-М-Cl2-25 | 1 мг/м3 | БМС-Cl2-1 |
| ДАХ-М-NH3-600 | 20 мг/м3 | БМС-NH3-20 |
| ДАХ-М-NH3-2000 | 160 мг/м3 | БМС-NH3-160 |
| ДАХ-М-O2-30 | 19 об.% | БМС-O2-19* |
| ДАХ-М-O2-30 | 23 об.% | БМС-O2-23 |
| ДАТ-М-СН-50 | 11% НКПР | БМС-СН-11 |
| ДАМ-O2-30 | 19 об.% | БМС-O2-19* |
| ДАМ-O2-30 | 23 об.% | БМС-O2-23 |
| ДАХ-М-NO2-10 | 2 мг/м3 | БМС-NO2-2 |
| ДАХ-М-NO2-10 | 10 мг/м3 | БМС-NO2-10 |
| ДАХ-М-HCl-30 | 5 мг/м3 | БМС-HCl-5 |
| ДАХ-М-HCl-30 | 25 мг/м3 | БМС-HCl-25 |
| ДАМ-Н2-3 | 2 об.% | БМС-Н2-2 |
| ДАМ-O2-5 | 2 об.% | БМС-O2-2 |
| ДАХ-RSH-5 | 1 мг/м3 | БМС-RSH-1 |
| ДАХ-RSH-5 | 4 мг/м3 | БМС-RSH-4 |
| ДАХ-М-O2-10 | 4 об.% | БМС-O2-4 |
* - для БМС-O2-19 сигнализация «ПОРОГ» срабатывает при снижении тока датчика ниже установленного порога
