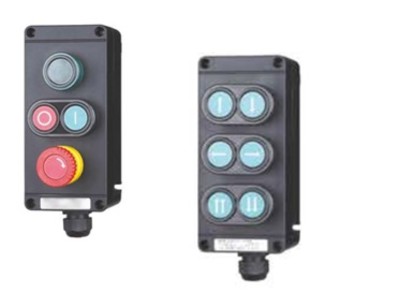

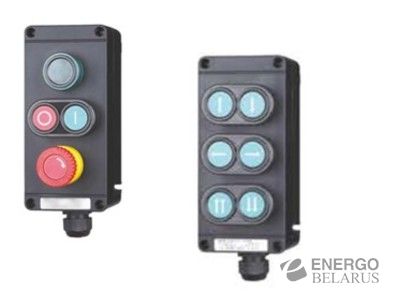

Пульт управления и сигнализации взрывозащищенный пластиковый серии МСУ-3П

Сертификат соответствия ТР ТС

№ ТС RU C-RU.ОБ01.В.00158

Технические условия

ТУ 27.12.31-001-52803760-2016

Маркировка взрывозащиты

1Ex d eIIС T4…T6 Gb,  1Ex d embIIС T4…T6 Gbили 0ExiaIICT4…T6 Ga

Степень защиты от внешних воздействий:

IP65 или IP66

Диапазон рабочих температур, С°:

Т6: -60˚C до +60˚C

(Т6=85˚C температура нагрева поверхности)

Т5: -60˚C до +90˚C

(Т5=100˚C температура нагрева поверхности)

Т4: -60˚C до +120˚C

(Т4=135˚C температура нагрева поверхности)

Вид климатического исполнения

УХЛ1, УХЛ2, УХЛ3, УХЛ4, ХЛ1, ХЛ2, ХЛ3, ХЛ4, У1, У2, У3, У4, В1, В2, В3, В4

Класс защиты от поражения электрическим током

I или II или III

МСУ Х1 П-Х2-aХ3 (Х4) - N/I-Х5 (b X6 X7) -АС/DC-(А)

МСУ

модульная система управления

Х1

исполнение:

3 – для 1ExdeIIС T3…T6 Gb (исполнение с кнопками)

П

материал корпуса - пластик

Х2

типоразмер модуля (указывается для нестандартных исполнений)

а

количество элементов, имеющих внешние органы управления и индикации

Х3

элементы, имеющие внешние органы управления и индикации

К - кнопка;

КИ - кнопка с индикацией;

ПКН - пьезокнопка;

ПКИ – пьезокнопка с индикацией;

И - индикатор;

Х4

основные характеристики элемента (количество и тип контактов), исполнение, цвет (указываются опционально).

N

количество дополнительных клемм, шт.*. При необходимости, в скобках указывается тип (назначение) контактов и клемм (шин). Если дополнительные клеммы не требуются, индекс не указывается.

I

максимально допустимый ток, А (или марка клемм, шин) Если дополнительные клеммы не требуются, индекс не указывается.

Х5

сторона установки кабельных вводов и/или фитингов (А и С – длинные стороны B и D – короткие). Допускается не указывать сторону, в этом случае кабельный ввод (или фитинг) устанавливается на сторону D (снизу).

b

количество кабельных вводов и/или фитингов

Х6

материал кабельного ввода и/или фитинга:

Л – латунь

Н – нержавеющая сталь

П - пластик

Х7

типоразмер резьбы и исполнение фитинга:

Н – кабельный ввод для небронированного кабеля (или не указывается);

Б - кабельный ввод для бронированного кабеля;

Т – трубный кабельный ввод;

М - кабельный ввод для металлорукава (после индекса указывается Ду металлорукава);

Г - кабельный ввод для греющего кабеля;

К - кабельный ввод для под заливку компаундом;

Р - кабельный ввод для с разгрузкой кабеля от выдергивания;

ДВК – дренажный и вентиляционный клапан;

ЗР – заглушка резьбовая.

АС/DC

Род тока (АС/DC) и напряжение питания (В). Указывается только для модульных систем с индикаторами.

А

аксессуары: кольца заземления, защитные колпачки, зубчатые кольца, кронштейны для

* Каждый из элементов (кнопки, индикаторы, переключатели, КИП) обладает своими клеммами для подключения.

Дополнительные индексы

Кнопки

Виды кнопок

К(*) - кнопка без фиксации

К(Д) - кнопка двойная (красная+зеленая) без фиксации

К(Гб) - кнопка «грибок» без фиксации

К(Г)- кнопка «грибок» с фиксацией

КИ(*) - кнопка с индикацией

К(К) - кнопка с ключом

К(КГ) - кнопка «грибок» с ключом

ПК - пьезокнопка

ПКИ(*) - пьезокнопка с индикацией

Цвет накладок

К – красный

З – зеленый

Ч – черный

Тип контактов

НЗ – нормально замкнутый

НР – нормально разомкнутый

Количество контактов на одну кнопку

1НЗ, 2НЗ, 1НР, 2НР, 1НЗ+1НР*

Максимальное напряжение (В), AC/DC

380/220

Максимальный ток коммутации (А), АС/DC

10/6

Индикаторы

Напряжение питания

- переменного тока

- постоянного тока

220

12÷24

Цвет свечения

К – красный, Ж – желтый, З – зеленый, С – синий, Б - белый
