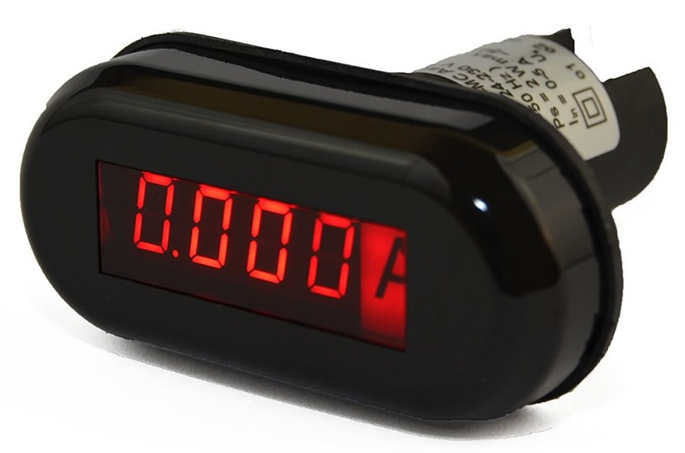

Èçìåðèòåëü ùèòîâîé öèôðîâîé PROMET NEF30-MC

Цифровые измерители серии NEF30-MC являются продолжением серии NEF30, включающей кнопки управления, сигнальные лампы и индикаторы. Характерные черты всех измерителей NEF30-MC - это установка в стандартных отверстиях Ø 30,5 мм. Они визуально согласованы с другими устройствами из серии NEF30. Они были разработаны для использования как промышленные щитовые измерительные приборы. Измеритель имеет две кнопки программирования (в зависимости от версии измерителя), доступные после снятия передней маскирующей панели.

Виды измерителей и индикаторов:

Измеритель в версии NEF30-MC-VAC- это вольтметр, который используется в основном для контроля напряжения энергетической сети 230V AC. Диапазон измерений – 3-250-300V AC. Есть возможность отображения трехзначного или четырехзначного номера. Переключается пользователем или установщиком, одной из кнопок программирования (другая не используется). Настройка сохраняется в энергонезависимой памяти. Основной процедурой является трехзначное отображение. Для отображения четырехзначной цифры (после запятой) интерполируется - происходит от среднего 64 измерений, рассчитанных с точностью большей, чем точность единичного измерения.

Измеритель в версии NEF30MC-A-AC предназначен для измерения тока AC в диапазоне 1A непосредственно или с измерительного трансформатора. В случае применения трансформатора может быть запрограммировано любое пересчетное устройство путем введения значения максимального показания, соответствующего току 1А на входе измерителя с помощью кнопок программирования.

Измеритель в версии NEF30MC-A 5A АC предназначен для измерения тока AC в диапазоне 5A и непосредственно или с измерительного трансформатора. В случае применения трансформатора может быть запрограммировано любое пересчетное устройство путем введения значения максимального показания, соответствующего току 5А на входе измерителя с помощью кнопок программирования.

NEF30MC-T измерительный прибор представляет собой цифровой измеритель температуры для контроля температуры в коммутационных шкафах, температуры промышленных устройств и т.д. Прибор показывает диапазон температур - 55 ÷ 125 ° C. с возможностью устанавливать температурный порог, при превышении которого, измеритель начинает мигать с частотой от 1Hz. Измеритель находится внутри измерительного зонда (стандартная длина 3 м) .Это является специализированной аналого-цифровой интегральной схемой, приспособленной для работы с микропроцессорными системами. Выходной сигнал цифровой.

NEF30MC-BAR является индикатором уровня наполнения в контейнерах. Позволяет локально считывать измеренные значения благодаря конвертером монтированным в любой точке измерительной системы. Индикатор оснащен двумя цифрами вместе с 10-и сегментная линейкой, которая высвечивает значения в пределах 0 ÷ 99 процентных единиц, а также визуальную графическую информацию.

NEF30MC-F представляет собой измеритель частоты предназначен в основном для мониторинга частоты напряжения создаваемого электрическими генераторами, устройствами, поддерживающими напряжение и т.д. Он имеет четыре типа измерения частоты связанные с режимами:

Режим 1 предназначен для точного измерения частоты 50 Гц или 60 Гц (диапазон измерения 30.00 ÷ 80.00Hz). Продолжительность 30 циклов конечно измерения отсчитывается (60 переходов через нуль).

Режим 2, схож с режимом 1, за исключением, что продолжительность 300 циклов конечного измерения отсчитывается (600 переходов через нуль) (диапазон измерения 300,0 ÷800.0Hz).

Режим 3, измерение производится с помощью метода подсчета переходов через нуль в течение 0,5 сек. (диапазон измерения 10 ÷ 5000Гц) курс.

Режим 4, измерение производится с помощью метода подсчета переходов через нуль в течение 5 сек. курс. Частота указано среднее значение в течение 5 сек. времени (диапазон измерений 10,0 ÷ 999.9Hz).

NEF30MC-LPI является цифровым индикатором петли тока, что позволяет локально считывать измеренные значения благодаря конвертерам в любой точке измерительной системы. В связи с низким потреблением энергии, он может питаться непосредственно от петли и не требует дополнительного источника напряжения. Это устройство оснащено 4 полными цифрами, которые позволяют считывать значения в пределах -1999 - 9999 единиц. Возможна любая калибровка указанного значения, а также корректировка десятичной точки преимущества. Все параметры программируется с помощью двух кнопок, находящихся под передней крышкой индикатора.
