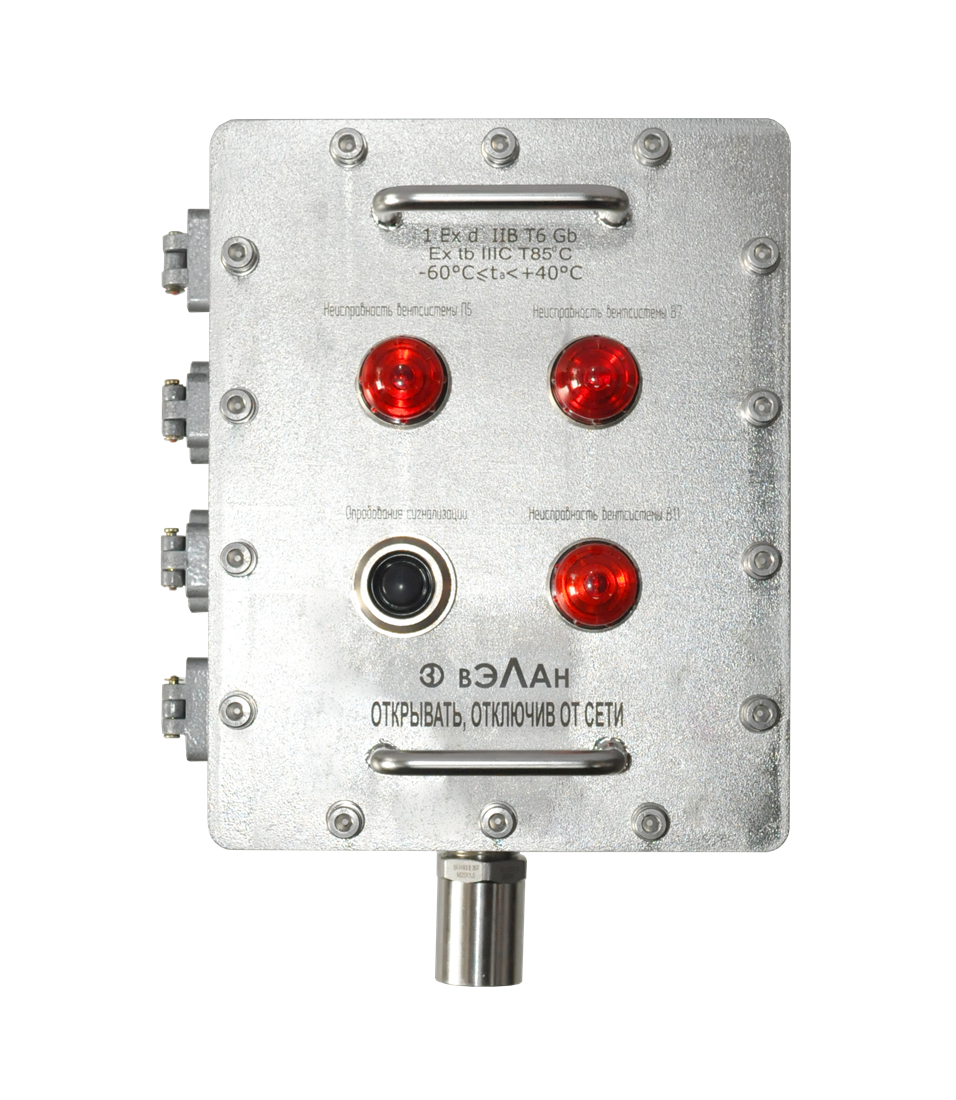

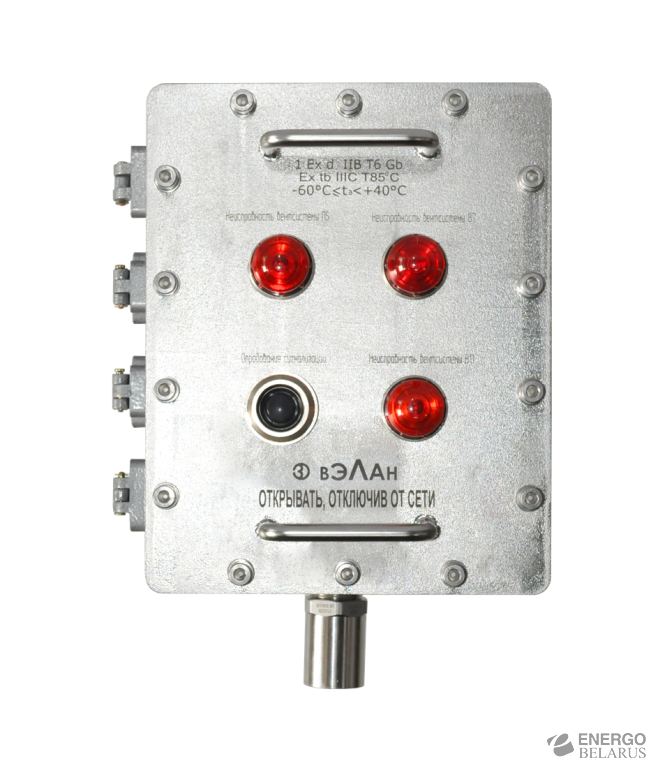

Пост кнопочный взрывозащищенный ПВК-Н-ВЭЛ3-2ПЛ-1СК -3-1Л(220)-1К(220)-1Ж(220) -(Л-2БМ-М20)х1-ХЛ1 Вэлан

Посты управления взрывозащищенные кнопочные серии ПВК-Н-ВЭЛ-IIC предназначены для дистанционного управления электроприводами машин и механизмов в стационарных установках и на подвижных средствах наземного, морского транспорта, где они приводятся в действие вручную оператором, а также для сигнализации, связанной с названными электроприводами, либо другими электротехническими устройствами. Посты предназначены для эксплуатации во взрывоопасных зонах производств, средствах транспорта и хранения продуктов химической, нефтеперерабатывающей, газовой и других отраслей промышленности.

Взрывонепроницаемая металлическая оболочка поста ПВК-Н-ВЭЛ-IIC из нержавеющей стали состоит из корпуса и крышки, соединенных друг с другом винтами. Внутри оболочки поста установлены компоненты:

• Кнопки «Стоп» и «Пуск» с блоком контактным взрывозащищенным типа БКВ. Скобы с блоками БКВ крепятся на крышке винтами к приводным обоймам толкателя «Стоп» и обоймам толкателей «Пуск». Между обоймами и крышкой для защиты приводных устройств от пыли и влаги устанавливается гофрированный колпак и уплотнительные кольца. Кнопка "Стоп" имеет самофиксацию в нажатом положении. Для устранения фиксации кнопки "Стоп" толкатель необходимо принудительно вернуть в исходное положение.
• Кабельный ввод взрывозащищенный типа ВК-ВЭЛ. Во время транспортирования и хранения в кабельный ввод устанавливается заглушка, предназначенная для защиты внутренней части оболочки от пыли и влаги.
• Переключатель взрывозащищенный типа ExGNХ.
• Пластины с выключателями ExGNХ крепятся на крышке винтами к приводным передним узлам.
• Индикаторы световые взрывозащищенные типа ИС-d. В качестве элемента применяются лампы светодиодные СКЛ в общепромышленном исполнении, которые встроены во взрывонепроницаемую оболочку с проводниками, залитыми компаундом.
• Измерительные приборы в общепромышленном исполнении, установленные под стеклом, которое крепится пластиной на крышке винтами.

Технические характеристики ПВК-Н-ВЭЛ3-2ПЛ-1СК-3-1Л(220)-1К(220)-1Ж(220)-(Л-2БМ-М20)х1-ХЛ1:

• ПВК – пост управления взрывозащищенный кнопочный модернизированный.
• Материал исполнения оболочки: нержавеющая сталь.
• Габарит используемой оболочки: 3.
• С двумя зелеными кнопками «Пуск», с одной красной кнопкой «Стоп» с фиксацией.
• Маркировка взрывозащиты: 1Ex d IIС T6 Gb/Ex tb IIIC T80°C Db.
• С одной зеленой, с одной красной и с одной желтой светодиодной лампой на 220 В.
• С одним вводом Л-2БМ-М20.
• Климатическое исполнение и категория размещения: ХЛ1.
• Степень зашиты от внешних воздействий: IP66.
• Температура окружающей среды: ХЛ1 - от -60°С до +40°С.
• Номинальный ток, А: 16.
