Пост управления ВЭЛАН ПВК-23-ХЛ1

Посты предназначены для дистанционного управления электроприводами машин и механизмов в стационарных установках и на подвижных средствах наземного, морского транспорта, где они приводятся в действие вручную оператором, а также для сигнализации, связанной с названными электроприводами, либо другими электротехническими устройствами.

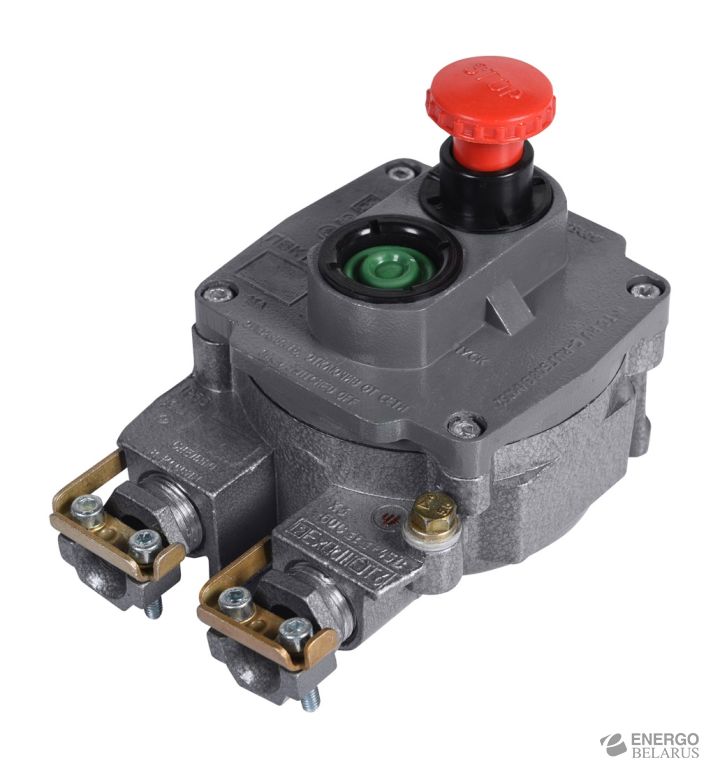

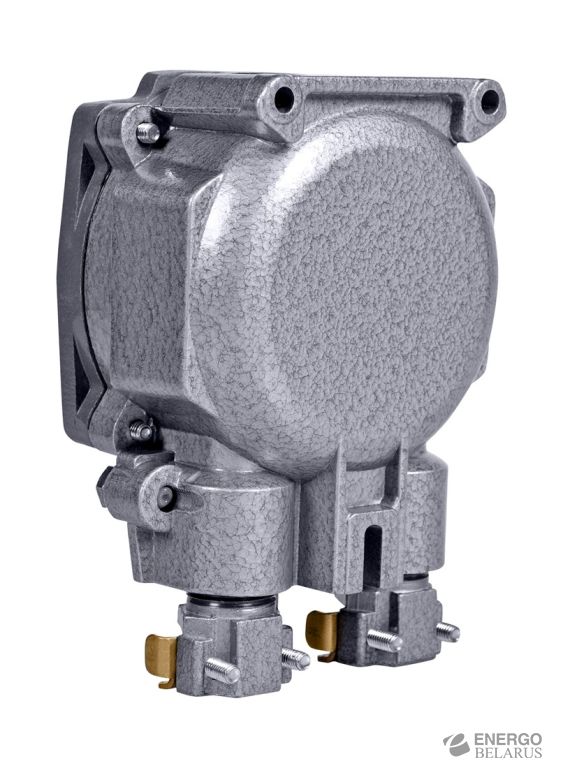

Взрывонепроницаемая оболочка постов ПВК изготовлена из алюминиевого сплава и состоит из корпуса и крышки. Внутри оболочки на крышку установлены один, два или три (соответственно для одно-, двух- или трехкнопочных постов) контактных блока, обеспечивающих коммутацию электрических цепей.

Привод кнопки «Стоп» - грибовидный с самофиксацией (либо без самофиксации по спецзаказу), привод «Пуск» - цилиндрический без самофиксации. Основным исполнительным органом постов являются блоки контактные. Блоки по умолчанию имеют один нормально разомкнутый (1НР) и один нормально замкнутый (1НЗ) контакты. Контактные зажимы блоков допускают присоединение двух проводов сечением до 2,5 мм² каждый или одного провода сечением до 4 мм².

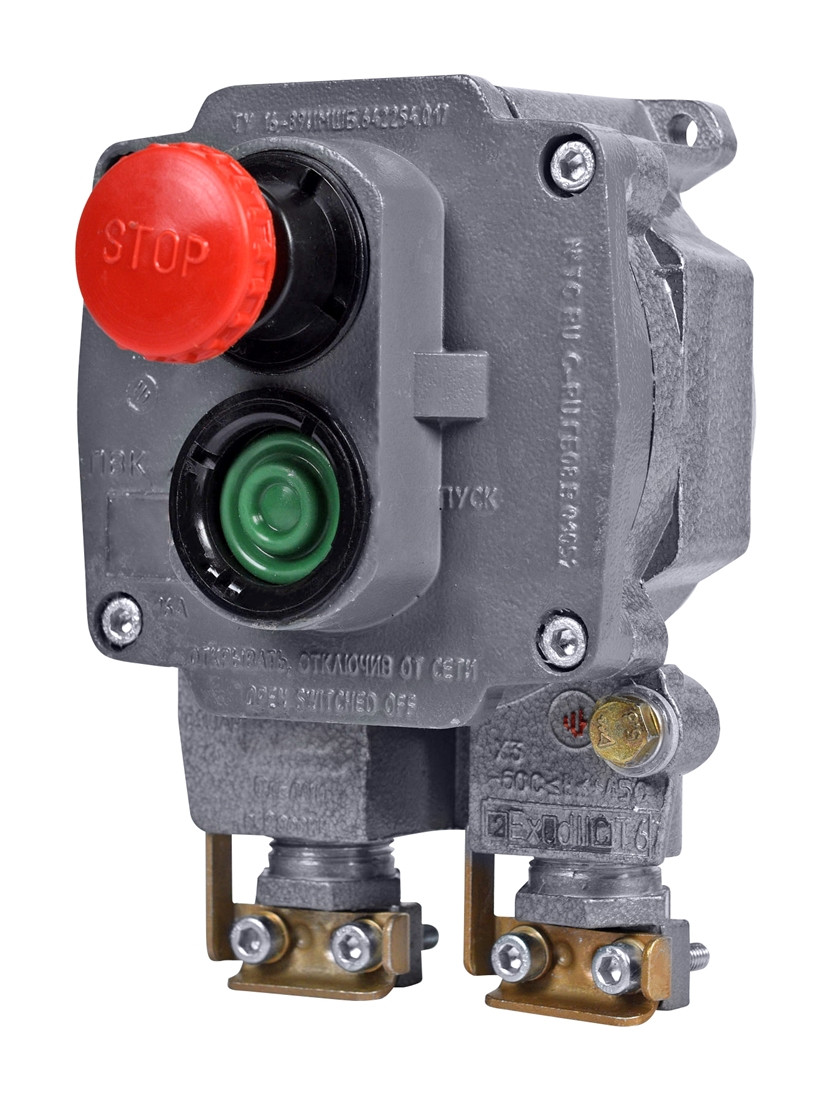

По умолчанию в постах ПВК-2 - одна кнопка «Стоп» с самофиксацией красного цвета и одна кнопка «Пуск» зеленого цвета.

Пост имеет два вводных устройства для обеспечения возможности подведения гибкого или бронированного кабеля диаметром от 8 мм до 14 мм. Посты управления могут комплектоваться по требованию заказчика 1 или 2 вводами других типов, имеющих маркировку взрывозащиты, соответствующую уровню и виду взрывозащиты постов, с возможностью подведения кабеля диаметром до 14 мм.

Посты управления:

• С маркировкой взрывозащиты РВ Ex d I Mb в угольных и сланцевых шахтах, опасных по газу и пыли;
• С маркировкой взрывозащиты 1Ex d IIА T6 Gb/Ex tb IIIC T80°C Db, 1Ex d IIВ T6 Gb/Ex tb IIIC T80°C Db, 1Ex d IIС T6 Gb/Ex tb IIIC T80°C Db, 1Ex d e IIC T6 Gb/Ex tb IIIC T80°C Db, 2Ex d e IIВ T6 Gb/Ex tс IIIC T80°C Dс, 2Ex d е IIC T6 Gс/Ex tс IIIC T80°C Dс предназначены для работы во взрывоопасных зонах производств, средствах транспорта и хранения продуктов химической, нефтеперерабатывающей, газовой и других отраслей промышленности.

Особенности:

• Наличие встроенных кабельных вводов обеспечивает удобность подключения.
• Грибовидная кнопка «Стоп» имеет механизм фиксации.

Технические характеристики ПВК-23-ХЛ1:

• ПВК – пост управления взрывозащищенный кнопочный.
• Количество кнопок: 2.
• Маркировка взрывозащиты: 1Ex d IIС T6 Gb/Ex tb IIIC T80°C Db.
• Климатическое исполнение и категория размещения: ХЛ1.
• Температура окружающей среды: ХЛ1 - от - 60°С до + 40°С.
