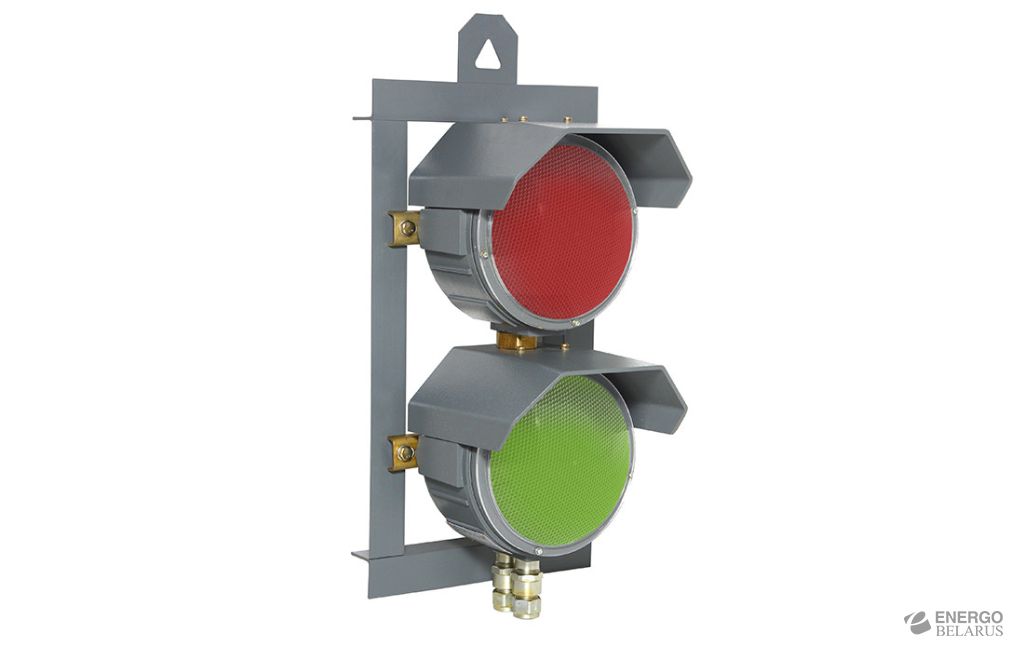

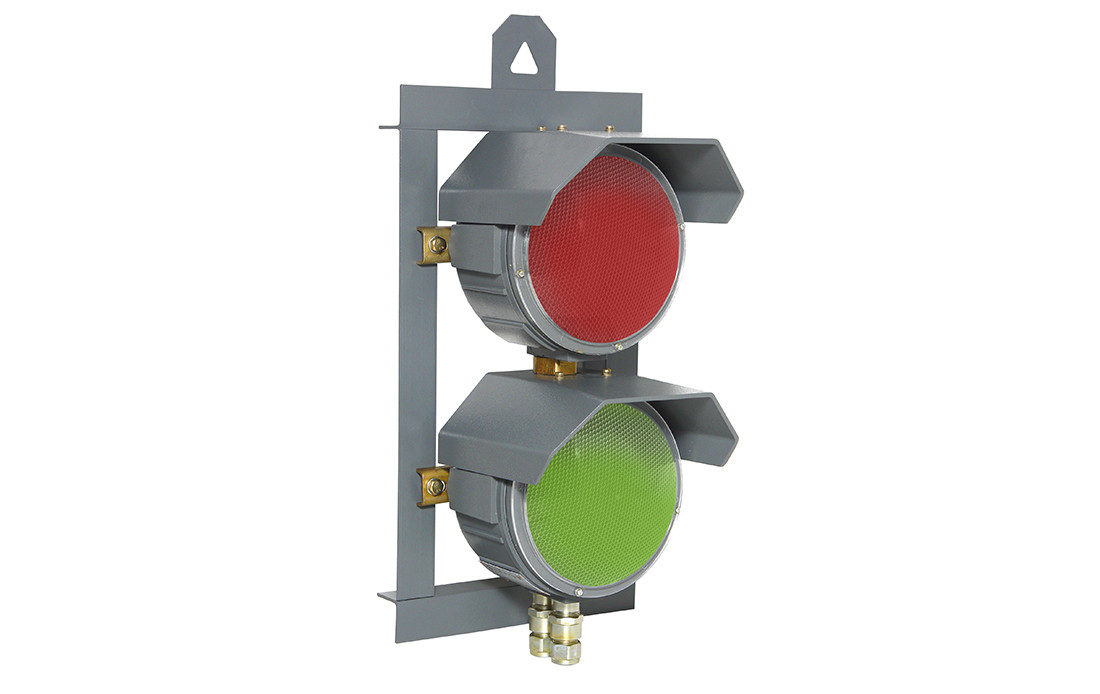

Светофор ВЭЛАН 61-Ш-КЗ-СД.Л.(AC127)-B5

Взрывозащищенный светофор используется для регулирования движения на предприятиях нефтегазоперерабатывающей промышленности, химической и фармацевтической промышлен­ности- на предприятиях со взрывоопасными газами IIA, IIB, IIC и легковоспламеняющейся взрыв­чатой пылью; угольных выработках.

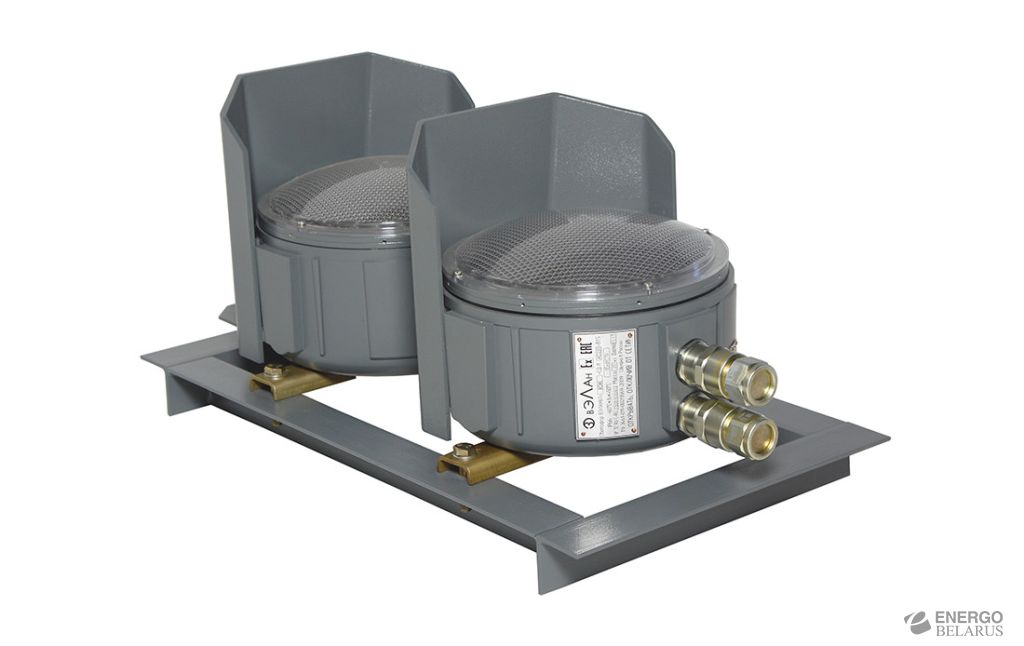

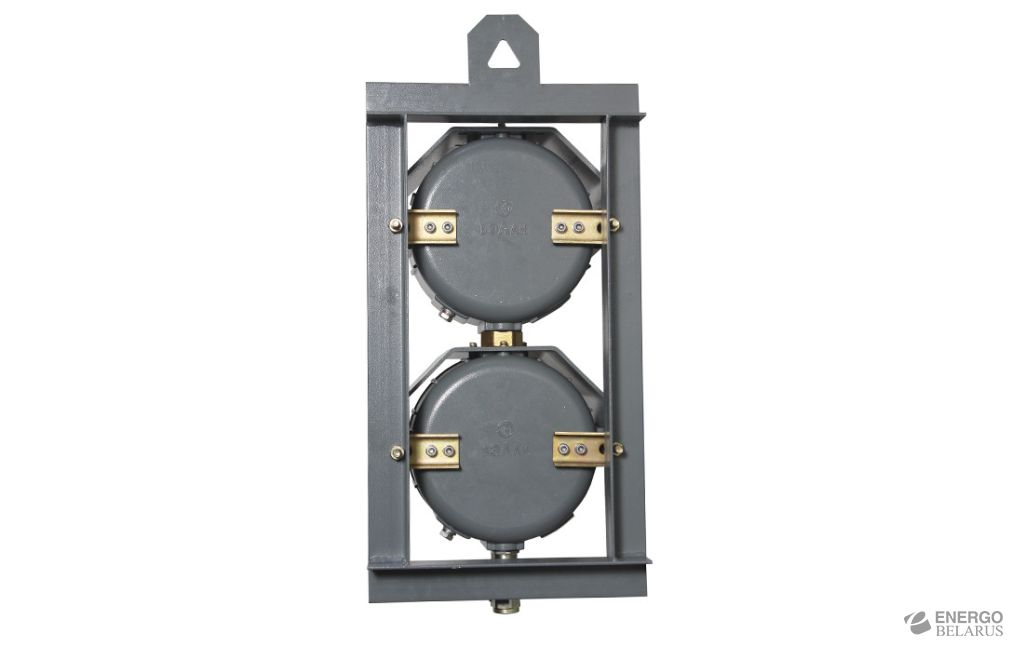

Светофор состоит из модулей, скрепленных в одну конструкцию. Модуль состоит из взрывонепроницаемой оболочки с взрывозащитой типа «d», в которой располагается источник света и толстостенное стекло, установленное в крышке оболочки. Поверх стекла на оболочке закреплён светофильтр.

Светофор исполнения с маркировкой взрывозащиты РВ Ex d I Mb выполнен из стали и имеет не менее одного кабельного ввода для бронированного кабеля.

Светофор исполнения с маркировкой взрывозащиты 1Ex d IIC T6 Gb/ Ex tb IIIC T80° Db выполнен из алюминиевого сплава и имеет не менее двух кабельных вводов. Козырёк, установленный на каждый модуль светофора, обеспечивает увеличение дальности видимости сигнала. Внутри и снаружи установлены болты заземления.

Особенности:

• Светодиодный источник света обеспечивает низкое энергопотребление светофором и большую дальность распознавания сигнала.
• Модульная система светофора обеспечивает его простоту и надёжность.

Технические характеристики ВЭЛАН 61-Ш-КЗ-СД.Л.(AC127)-B5:

• Ш-рудничное исполнение (I группы электрооборудования для применения в шахтах и рудниках).
• Цвет свечения модулей: красный, зелёный.
• Тип источника света: СД.Л. – светодиодная матрица.
• Тип тока и напряжение питания В: 127 АС.
• Вид климатического исполнения и категория размещения: B5.
• Маркировка взрывозащиты: РВ Ex d I Mb.
• Мощность одного модуля, Вт: не более 10 Вт.
• Цвет покрытия светофора: серый.
• Диаметр световой апертуры, мм: 200.
• Длина козырька секции светофора: не менее 240 мм* и не более 300 мм*.
• Угол наклона козырька секции светофора и рудничного светофора в вертикальной пло­скости (вниз): 2° - 5°
• Степень защиты от внешних воздействий: IP66.
• Температура окружающей среды: от - 60°С до + 55°С.
• Кабельные вводы (по умолчанию): ВК-С(Н)-ВЭЛ 2БМ-М25-ExdG-В1,5 (1шт.).
