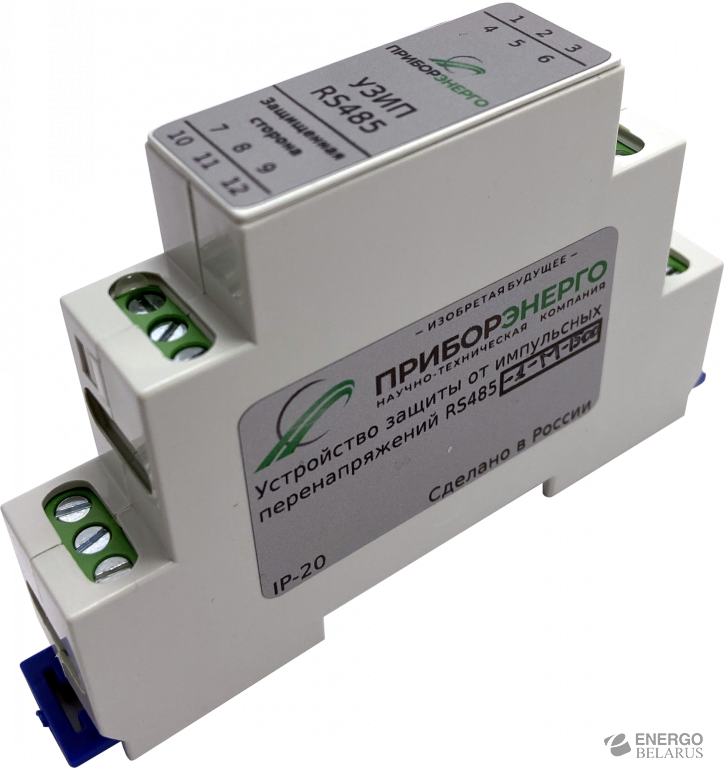

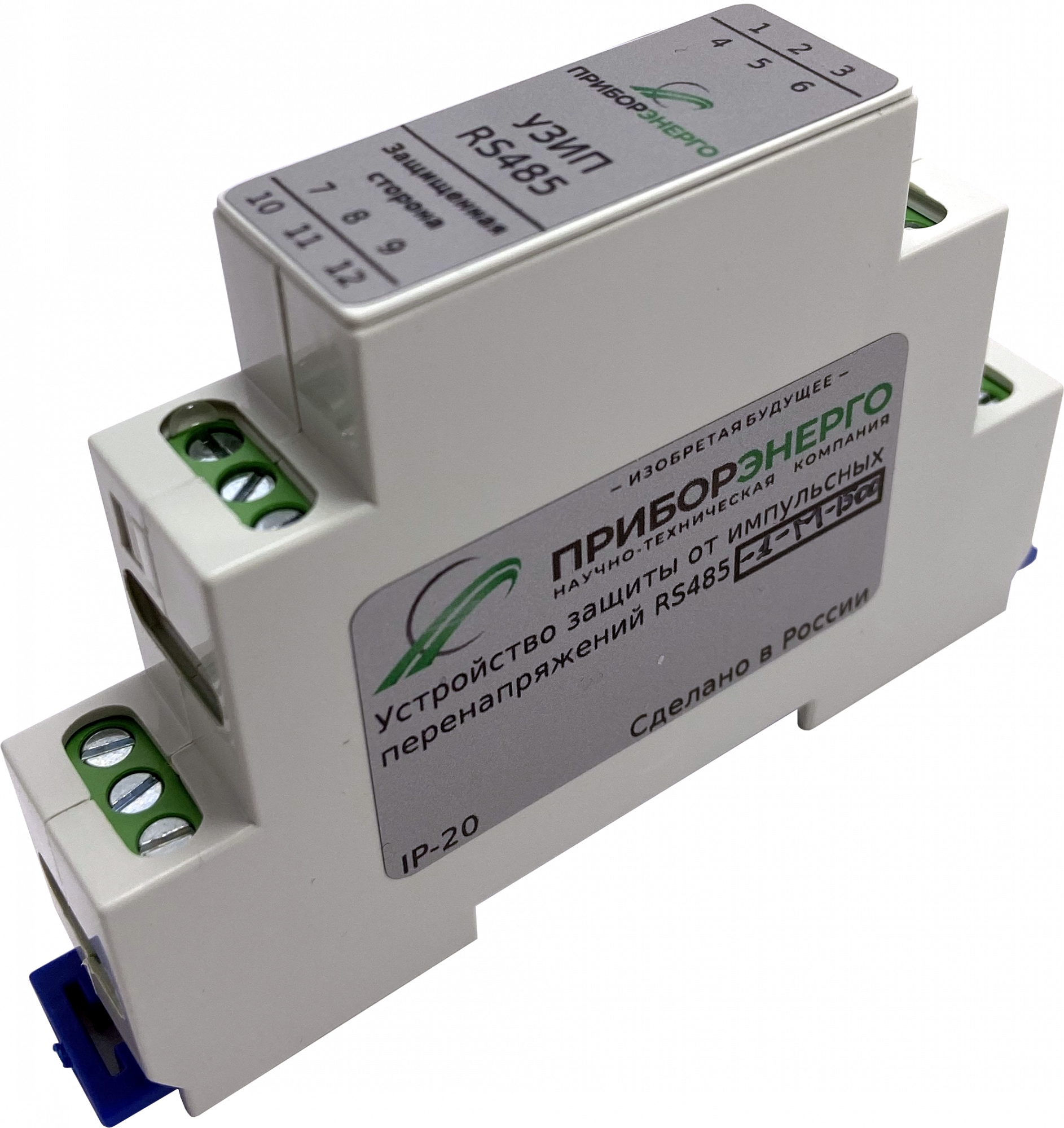

УЗИП серии RS485 (исполнение 2)
- Розница
- Опт
- Под заказ (на 03.06.2020) Проверено
Код товара: 143-258-7
Розничная цена:
86,99 руб. с НДС
e-mail:
zakaz_eb@ntkpribor.ru
Характеристики
Устройства защиты от импульсных перенапряжений (УЗИП) серии RS485 изготавливают с использованием многокаскадных схем защиты. Применяются для защиты цепей связи,работающими с протоколом RS-485. В качестве грубой защиты в схемах используется газонаполненный разрядник, а в качестве элемента тонкой защиты — диод-суппрессор (TVS), диод-суппрессор (TVS), а также в некоторых исполнениях модули блокировки переходных процессов (TBU) от компании) от компании Bourns (СШR).-Такое решение позволяет добиться высокой отводящей способности, достаточно низкого порога срабатывания защиты (напряжение срабатывания УЗИП) и высокой скорости срабатывания. Данные УЗИП подключаются последовательно в цепи интерфейса RS-485.Предусмотрена возможность подключения как экранированной, так и не экранированной линии интерфейса RS485.
| Название | N, пар | Uном | Iном | In(8/20) | R | Rсогл | Pрасс |
|---|---|---|---|---|---|---|---|
| RS485-1-R-1500 | 1 | 6 | 0,25 | 10 | 4,7 | - | 1500 |
| RS485-1-R-3000 | 1 | 6 | 0,25 | 10 | 4,7 | - | 3000 |
| RS485-2-R-1500 | 2 | 6 | 0,25 | 10 | 4,7 | - | 1500 |
| RS485-2-R-3000 | 2 | 6 | 0,25 | 10 | 4,7 | - | 3000 |
| RS485-1-RT-1500 | 1 | 6 | 0,25 | 10 | 4,7 | есть | 1500 |
| RS485-1-RT-3000 | 1 | 6 | 0,25 | 10 | 4,7 | есть | 3000 |
| RS485-2-RT-1500 | 2 | 6 | 0,25 | 10 | 4,7 | есть | 1500 |
| RS485-2-RT-3000 | 2 | 6 | 0,25 | 10 | 4,7 | есть | 3000 |
| RS485-1-M-1500 | 1 | 6 | 0,25 | 10 | 3 | - | 1500 |
| RS485-1-M-3000 | 1 | 6 | 0,25 | 10 | 3 | - | 3000 |
| RS485-2-M-1500 | 2 | 6 | 0,25 | 10 | 3 | - | 1500 |
| RS485-2-M-3000 | 2 | 6 | 0,25 | 10 | 3 | - | 3000 |
| RS485-1-MT-1500 | 1 | 6 | 0,25 | 10 | 3 | есть | 1500 |
| RS485-1-MT-3000 | 1 | 6 | 0,25 | 10 | 3 | есть | 3000 |
| RS485-2-MT-1500 | 2 | 6 | 0,25 | 10 | 3 | есть | 1500 |
| RS485-2-MT-3000 | 2 | 6 | 0,25 | 10 | 3 | есть | 3000 |
Обозначение:
- N, пар - количество защищаемых пар проводников
- Uном - номинальное напряжение, В
- Iном - номинальный ток, А
- In(8/20) - номинальный разрядный ток In(8/20), кА
- R - вносимое в линию сопротивление, Ом
- Rсогл - наличие согласующего резистора 120 Ом
- Pрасс - максимальная рассеиваемая мощность TVS-диодов, Вт
