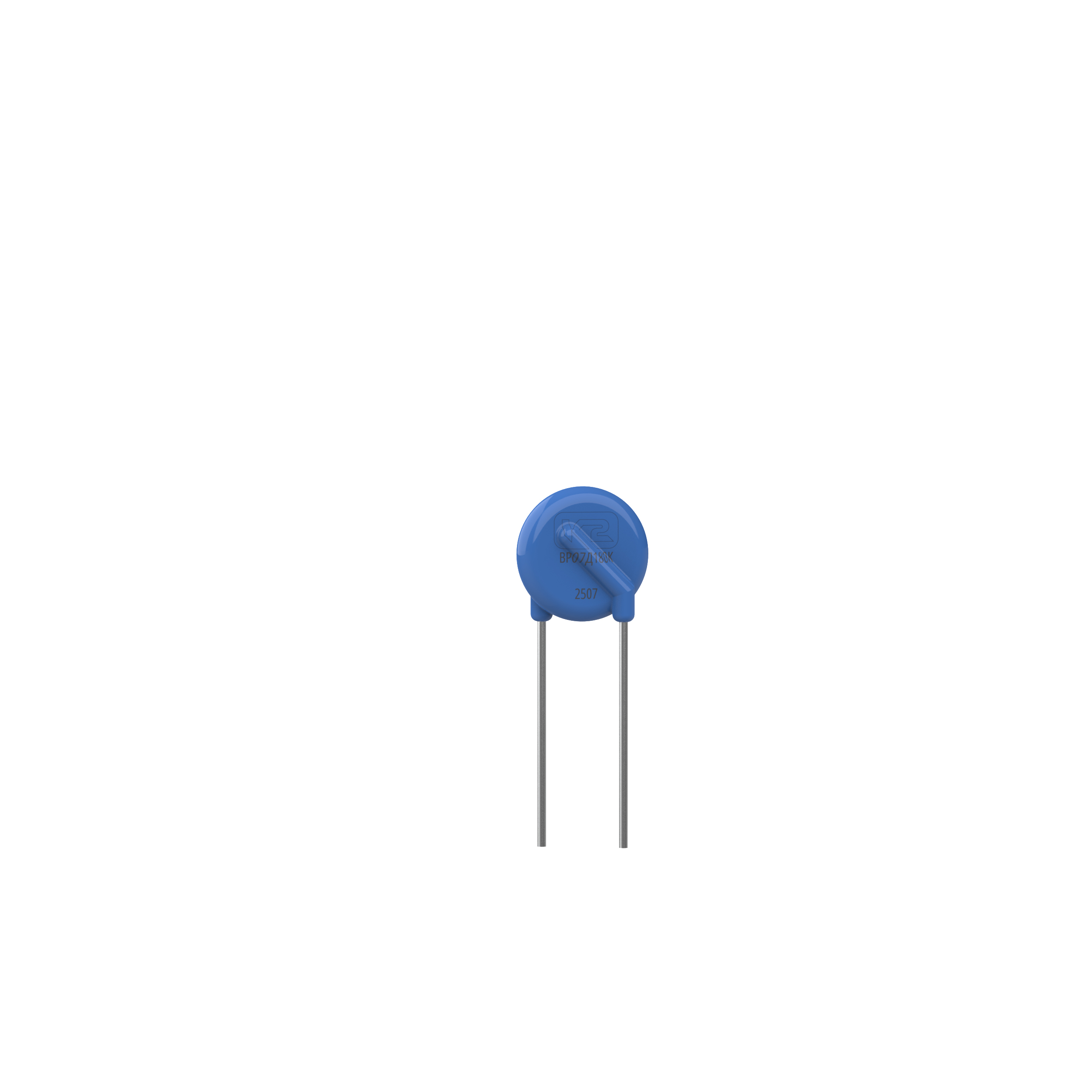

Варистор дисковый серии КВС 07Д

Варисторы дисковые серии КВС 07Д (типоразмер 7 мм) представляют собой оксидно-цинковые полупроводниковые резисторы с нелинейной симметричной вольт-амперной характеристикой. Изделия предназначены для защиты элементов радиоэлектронной и электротехнической аппаратуры от импульсных перенапряжений в цепях постоянного (DC) и переменного (AC) тока, а также в низковольтных системах распределения электроэнергии, сетях телекоммуникации и сигнализации.

Компоненты выпускаются в дисковом корпусе с защитным покрытием и оснащены радиальными проволочными выводами для монтажа методом пайки в отверстия печатной платы. Данная серия охватывает широкий диапазон номинальных напряжений, что позволяет использовать варисторы в различных устройствах — от низковольтной электроники до промышленного оборудования.

Общие характеристики

• Конструктивные особенности:
• Форма и материал: дисковая форма, оксидно-цинковый варистор.
• Типоразмер: 7 мм (диаметр варистора).
• Выводы: однонаправленные (радиальные) проволочные выводы из луженой проволоки.
• Корпус: защищенный, с покрытием (неизолированный тип).
• Соответствие ТУ: РБНМ.434122.001 ТУ.
• Электрические параметры (в рамках серии):
• Классификационное номинальное напряжение (UkUk​): от 18 В до 510 В.
• Допускаемое отклонение напряжения: ±10% (маркировка «К»).
• Максимальное длительное напряжение AC/DC (VmVm​): от 11/14 В до 510/670 В (в зависимости от номинала).
• Импульсный ток (8/20 мкс):
• Для низковольтных позиций (до 60 В): до 0.25 кА (250 А).
• Для позиций с более высоким напряжением (от 60 В и выше): до 1.2 кА (1200 А).
• Напряжение ограничения: определяется для каждого номинала при соответствующем импульсном токе.
• Максимальная рассеиваемая энергия (2 мс): от 0.8 Дж до 25 Дж (зависит от номинала).
• Номинальная мощность рассеяния: до 0.02–0.4 Вт (зависит от номинального напряжения).
• Условия эксплуатации и монтажа:
• Диапазон рабочих температур: от –60 °С до +85 °С.
• Климатическое исполнение: УХЛ по ГОСТ 15150-69.
• Требования к пайке:
• Припой: ПОС 40, ПОССу 40-0,5, ПОС-61 (ГОСТ 21930).
• Температура припоя: не выше 265 °С.
• Флюс: спирто-канифольный.
• Время пайки: не более 4 секунд.
• Расстояние от корпуса до места пайки: не менее 6 мм.
• Весогабаритные характеристики (типовые для серии):
• Максимальный диаметр (DmaxDmax​): 9 мм.
• Максимальная толщина (TmaxTmax​): до 8.0 мм (в зависимости от напряжения).
• Длина выводов (LminLmin​): 20 мм.
• Расстояние между выводами (D1D1): 5.0 ± 1.0 мм.
• Диаметр выводов (dd): 0.6 ± 0.1 мм.
• Максимальный наплыв покрытия на выводы: 5 мм.
• Соответствие стандартам:
• ГОСТ: ГОСТ IEC 61051-2-2013.
• Аналоги: Epcos/TDK Series B722 S07K11, THINKING Varistor TVR Series.
• Маркировка и заказ:
• Формат наименования: ВР07Д***К, где *** — классификационное напряжение (например, 180, 220, 471).
• Каталожный номер (пример): К2ЕВ**СР0 (зависит от напряжения и импульсного тока).
• Упаковка: 100 шт. (минимальный заказ — от 10 шт.).

Примечание

В рамках серии КВС 07Д наблюдается градация по стойкости к импульсному току:

• Группа до 0.25 кА: номиналы от 18 В до 56 В (включительно).
• Группа до 1.2 кА: номиналы от 68 В до 820 В.
