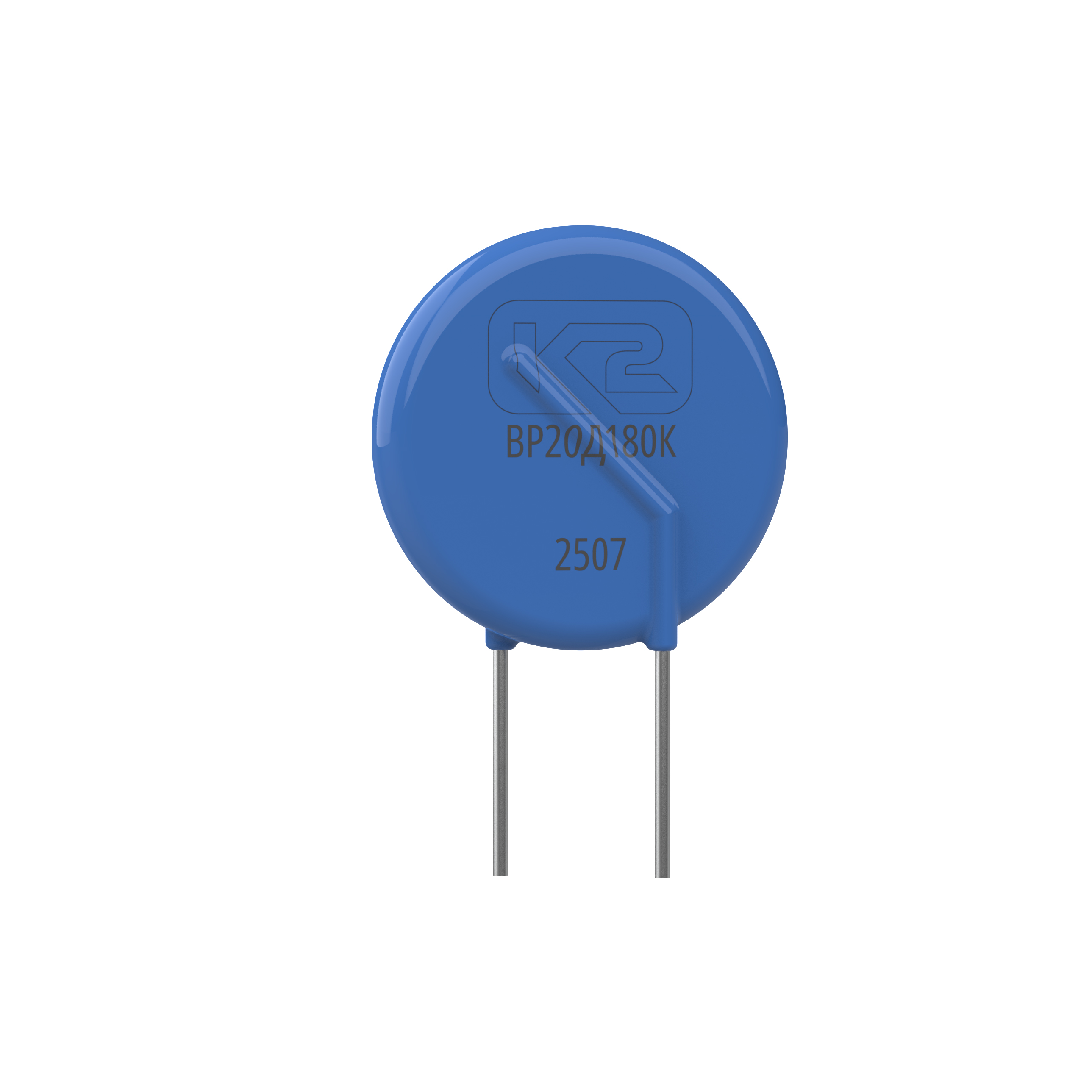

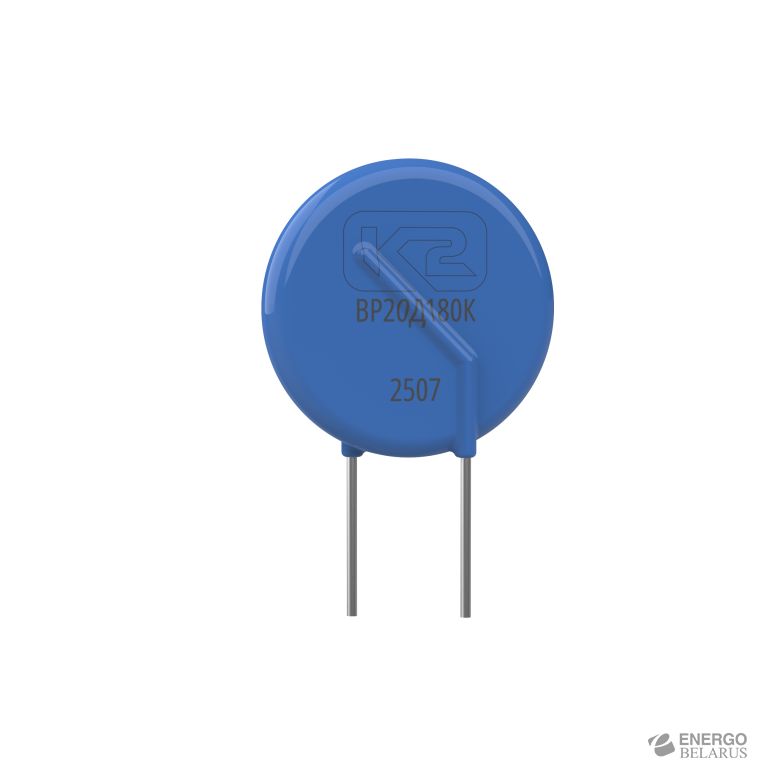

Варистор дисковый серии КВС 20Д

Варисторы дисковые серии КВС 20Д (типоразмер 20 мм) представляют собой оксидно-цинковые полупроводниковые резисторы с нелинейной симметричной вольт-амперной характеристикой. Изделия предназначены для защиты элементов радиоэлектронной и электротехнической аппаратуры от импульсных перенапряжений в цепях постоянного (DC) и переменного (AC) тока, а также в низковольтных системах распределения электроэнергии, сетях телекоммуникации и сигнализации.

Компоненты выпускаются в дисковом корпусе с защитным покрытием и оснащены радиальными проволочными выводами для монтажа методом пайки в отверстия печатной платы. Типоразмер 20 мм является наиболее мощным в линейке КВС, обеспечивая максимальную энергоемкость и стойкость к импульсным токам. Данная серия предназначена для применения в силовом оборудовании, источниках питания высокой мощности, системах защиты от грозовых перенапряжений и промышленных устройствах с высокими требованиями к надежности.

Общие характеристики

• Конструктивные особенности:
• Форма и материал: дисковая форма, оксидно-цинковый варистор.
• Типоразмер: 20 мм (диаметр варистора).
• Выводы: однонаправленные (радиальные) проволочные выводы из луженой проволоки.
• Корпус: защищенный, с покрытием (неизолированный тип).
• Соответствие ТУ: РБНМ.434122.001 ТУ.
• Электрические параметры (в рамках серии):
• Классификационное номинальное напряжение (\( U_k \)): от 18 В до 510 В.
• Допускаемое отклонение напряжения: ±10% (маркировка «К»).
• Максимальное длительное напряжение AC/DC (\( V_m \)): от 11/14 В до 320/420 В (в зависимости от номинала).
• Импульсный ток (8/20 мкс):
• Для низковольтных позиций (до 56 В): до 2.0 кА (2000 А).
• Для позиций с более высоким напряжением (от 68 В и выше): до 6.5 кА (6500 А).
• Напряжение ограничения: определяется для каждого номинала при соответствующем импульсном токе.
• Максимальная рассеиваемая энергия (2 мс): от 12.0 Дж до 170 Дж (зависит от номинала).
• Номинальная мощность рассеяния: до 1.0 Вт.
• Условия эксплуатации и монтажа:
• Диапазон рабочих температур: от –60 °С до +85 °С.
• Климатическое исполнение: УХЛ, УХЛ3 по ГОСТ 15150-69.
• Степень защиты: IP00 по ГОСТ 14254-2015.
• Требования к пайке:
• Припой: ПОС 40, ПОССу 40-0,5, ПОС-61 (ГОСТ 21930).
• Температура припоя: не выше 265 °С.
• Флюс: спирто-канифольный.
• Время пайки: не более 4 секунд.
• Расстояние от корпуса до места пайки: не менее 6 мм.
• Весогабаритные характеристики (типовые для серии):
• Максимальный диаметр (\( D_{max} \)): 23 мм.
• Максимальная толщина (\( T_{max} \)): до 8.0 мм (в зависимости от напряжения).
• Длина выводов (\( L_{min} \)): 20 мм.
• Расстояние между выводами (\( D1 \)): 9.0 ± 3.0 мм.
• Диаметр выводов (\( d \)): 1.0 ± 0.1 мм.
• Максимальный наплыв покрытия на выводы: 5 мм.
• Соответствие стандартам:
• ГОСТ: ГОСТ IEC 61051-2-2013.
• Аналоги: Epcos/TDK Series B722 S20K***, THINKING Varistor TVR Series.
• Маркировка и заказ:
• Формат наименования: ВР20Д***К, где *** — классификационное напряжение (например, 180, 221, 431).
• Каталожный номер (пример): К2ЕВ***С*Р0 (зависит от напряжения и импульсного тока).
• Упаковка: 100 шт. (минимальный заказ — от 10 шт.).

Примечание

В рамках серии КВС 20Д наблюдается градация по стойкости к импульсному току:

• Группа до 2.0 кА: номиналы от 18 В до 56 В (включительно).
• Группа до 6.5 кА: номиналы от 68 В до 510 В.
