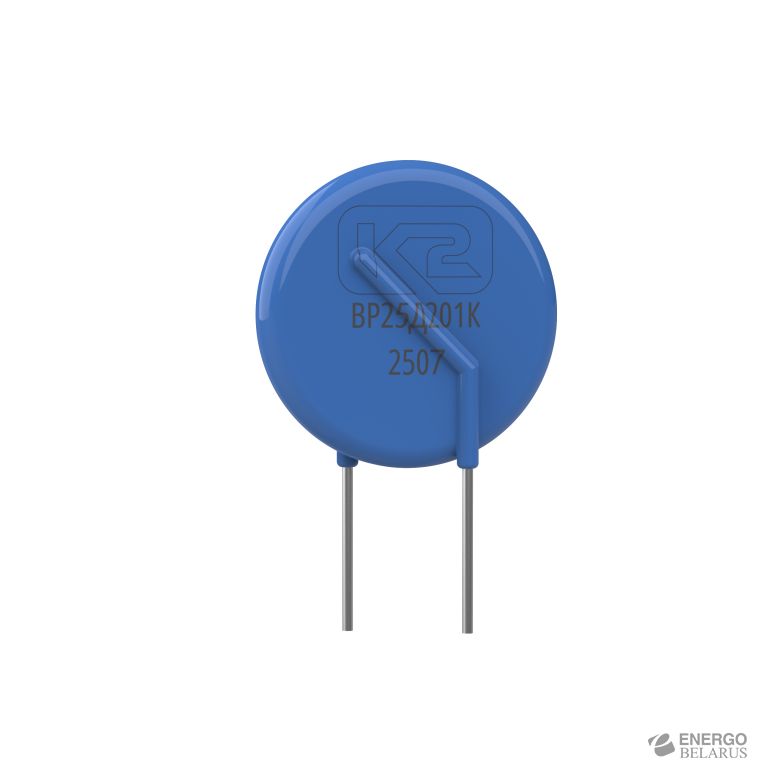

Варистор дисковый серии КВС 25Д

Варисторы дисковые серии КВС 25Д (типоразмер 25 мм) представляют собой оксидно-цинковые полупроводниковые резисторы с нелинейной симметричной вольт-амперной характеристикой. Изделия предназначены для защиты элементов радиоэлектронной и электротехнической аппаратуры от импульсных перенапряжений в цепях постоянного (DC) и переменного (AC) тока, а также в низковольтных системах распределения электроэнергии, сетях телекоммуникации и сигнализации.

Компоненты выпускаются в дисковом корпусе с защитным покрытием и оснащены радиальными проволочными выводами для монтажа методом пайки в отверстия печатной платы. Типоразмер 25 мм является наиболее мощным в линейке КВС, обеспечивая максимальную энергоемкость и стойкость к импульсным токам. Данная серия предназначена для применения в силовом оборудовании, источниках питания высокой мощности, системах защиты от грозовых перенапряжений и промышленных устройствах с высокими требованиями к надежности.

Общие характеристики

• Конструктивные особенности:
• Форма и материал: дисковая форма, оксидно-цинковый варистор.
• Типоразмер: 25 мм (диаметр варистора).
• Выводы: однонаправленные (радиальные) проволочные выводы из луженой проволоки.
• Корпус: защищенный, с покрытием (неизолированный тип).
• Соответствие ТУ: РБНМ.434122.001 ТУ.
• Изготавливаются пяти типоразмеров (в рамках всей серии КВС).
• Электрические параметры (в рамках серии):
• Классификационное номинальное напряжение (\( U_k \)): от 220 В до 910 В.
• Допускаемое отклонение напряжения: ±10% (маркировка «К»).
• Максимальное длительное напряжение AC/DC (\( V_m \)): от 140/180 В до 550/745 В (в зависимости от номинала).
• Импульсный ток (8/20 мкс): до 10.0 кА (10000 А) для всех номиналов серии.
• Напряжение ограничения: определяется для каждого номинала при соответствующем импульсном токе.
• Максимальная рассеиваемая энергия (2 мс): от 130 Дж до 400 Дж (зависит от номинала).
• Номинальная мощность рассеяния: до 1.0 Вт.
• Условия эксплуатации и монтажа:
• Диапазон рабочих температур: от –60 °С до +85 °С.
• Климатическое исполнение: УХЛ по ГОСТ 15150-69.
• Требования к пайке:
• Припой: ПОС 40, ПОССу 40-0,5, ПОС-61 (ГОСТ 21930).
• Температура припоя: не выше 265 °С.
• Флюс: спирто-канифольный.
• Время пайки: не более 4 секунд.
• Расстояние от корпуса до места пайки: не менее 6 мм.
• Весогабаритные характеристики (типовые для серии):
• Максимальный диаметр (\( D_{max} \)): 28 мм.
• Максимальная толщина (\( T_{max} \)): до 11.0 мм (в зависимости от напряжения).
• Длина выводов (\( L_{min} \)): 20 мм.
• Расстояние между выводами (\( D1 \)): 10.0 ± 1.0 мм.
• Диаметр выводов (\( d \)): 1.0 ± 0.1 мм.
• Максимальный наплыв покрытия на выводы: 3 мм.
• Соответствие стандартам:
• ГОСТ: ГОСТ IEC 61051-2-2013.
• Аналоги: Epcos/TDK Series B722 S25K***, THINKING Varistor TVR Series.
• Маркировка и заказ:
• Формат наименования: ВР25Д***К, где *** — классификационное напряжение (например, 221, 431, 102).
• Каталожный номер (пример): К2ЕВ***СЕР0 (зависит от напряжения).
• Упаковка: 10 шт. (минимальный заказ — от 1 шт.).

Примечание

В рамках серии КВС 25Д все номиналы обладают одинаковой стойкостью к импульсному току:

• Импульсный ток (8/20 мкс): до 10.0 кА (10000 А) для всех позиций серии.
• Диапазон классификационных напряжений: от 220 В до 910 В.
