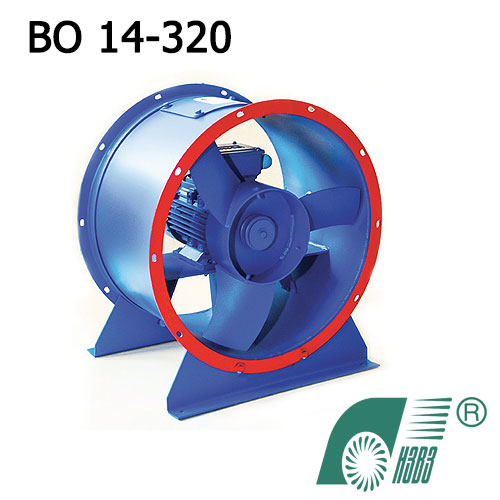

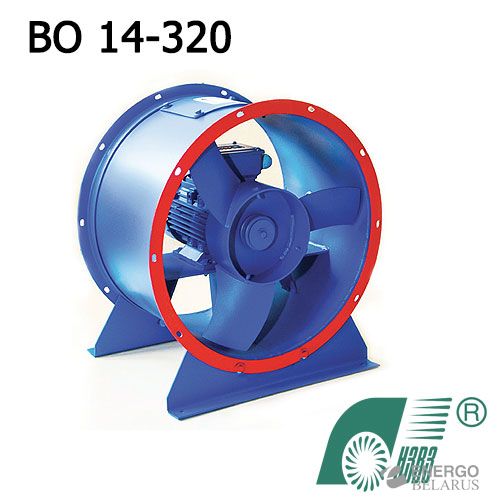

Вентилятор осевой ВО 14-320

Вентиляторы осевые ВО 14-320 предназначены для перемещения воздуха и невзрывоопасных газовых смесей в стационарных воздушно-отопительных и вентиляционных системах различного назначения.

Вентиляторы осевые ВО 14-320 низкого давления применяются в стационарных воздушно-отопительных и вентиляционных системах помещений различного назначения.

Конструкция осевых вентиляторов ВО 14-320

Рабочее колесо вентиляторов расположено в обечайке — цилиндрическом корпусе. Оно оснащается тремя лопатка­ми, закрепленными под углом к вращающейся плоскости. Данные вентиляторы обеспечивают возможность подачи больших объемов воздуха, при этом аэродинамическое сопротивление вентиляционной сети, как правило, незна­чительно.

По умолчанию данный вентилятор поставляется в комплекте с опорными ножками, которые при необходимости могут быть легко демонтированы.

С целью предотвращения попадания холодного воздуха и атмосферных осадков в помещение после отключения вентиляторов со стороны наружного воздуха рекомендуется устанавливать клапаны лепестковые КЛ. Вентилятор имеет две компоновки: на раме (Осн) и фланцевое.

Стандартное направление потока вентилятора — от рабочего колеса к электродвигателю.

По запросу возможно изготовление с обратным направлением потока.

Эксплуатация вентиляторов осевых ВО 14-320

Вентиляторы общего назначения предназначены для перемещения воздуха и других невзрывоопасных газовых смесей, агрессивность которых, по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой до +40°С, не содержащих липких и волокнистых материалов, с запыленностью не более 0,1 г/м3.

Взрывозащищенные вентиляторы предназначены для перемещения газопаровоздушных взрывоопасных смесей категорий ПА, ИВ, ПС, не вызывающих ускоренной коррозии материалов проточной части вентиляторов (скорость коррозии не превышает 0,1 мм/год), не содержащих липких и волокнистых материалов, с запыленностью не более 0,1 г/м3, с температурой не выше 40°С.

Пример обозначения:

Акустические характеристики вентиляторов осевых ВО 14-320

Технические характеристики вентиляторов осевых ВО 14-320
