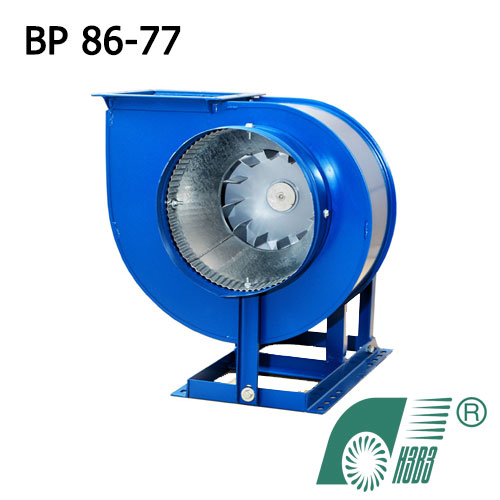

Вентилятор радиальный низкого давления ВР 86-77

Показать все рубрики

Розница
Опт
Под заказ Проверено

Код товара: 280-822-1

+ 375 Показать телефоны

Заказать Заказать звонок

Характеристики

Вентиляторы радиальные ВР 86-77 предназначены для перемещения воздуха и других невзрывоопасных газовых смесей в системах вентиляции, воздушного отопления и др.

Вентиляторы радиальные низкого давления ВР 86-77 применяются в стационарных системах вентиляции, кондиционирования, воздушного отопления, технологических установках и тп.

Конструкция радиальных вентиляторов ВР 86-77

Вентиляторы серии ВР 86-77 представляют собой радиальные вентиляторы одностороннего всасывания с рабочими лопатками, загнутыми назад. Количество лопаток -12 шт. Направление вращения — правое или левое.

Эксплуатация вентиляторов ВР 86-77

Вентиляторы общего назначения предназначены для перемещения воздуха и других невзрывоопасных газовых смесей, агрессивность которых, по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой до +80°С, не содержащих липких и волокнистых материалов, с запыленностью не более 0,1 г/м3.

Взрывозащищенные вентиляторы предназначены для перемещения газопаровоздушных взрывоопасных смесей категорий ИА, ИВ, НС, не вызывающих ускоренной коррозии материалов проточной части вентиляторов (скорость коррозии не превышает 0,1 мм/год), не содержащих липких и волокнистых материалов, с запыленностью не более 0,1 г/м3, с температурой не выше +80 °С.

Вентилятор дополнительно может быть укомплектован защитным кожухом, предназначенным для защиты электродвигателя от атмосферных осадков.

Пример обозначения:

Вентиляторы радиальные низкого давления ВР 86-77

Акустические характеристики вентиляторов ВР 86-77

Колесо		Значение Lwl (дБ) в октавных полосах f, Гц								Lwa, дБА
№	n	63	125	250	500	1000	2000	4000	8000	Lwa, дБА
ВР 86-77 №2,5	1400	58	61	69	62	60	58	50	41	67
ВР 86-77 №2,5	2800	70	73	76	84	77	75	73	65	84
ВР 86-77 №3,15	1400	65	68	76	69	67	65	57	48	74
ВР 86-77 №3,15	2850	78	81	84	92	85	83	81	73	92
ВР 86-77 №3,55	1410	67	71	82	78	76	72	68	55	71
ВР 86-77 №3,55	2850	85	89	91	100	93	90	89	81	90
ВР 86-77 №4	935	65	68	76	69	67	65	57	46	73
	1410	74	77	85	78	76	74	66	57	82
	2900	87	90	93	101	94	92	90	82	101
ВР 86-77 №5	920	70	73	81	74	72	70	62	53	78
ВР 86-77 №5	1420	81	84	92	85	83	81	73	64	89
ВР 86-77 №6,3	935	78	81	89	82	80	73	70	61	86
ВР 86-77 №6,3	1435	89	92	100	93	91	89	81	72	97
ВР 86-77 №7,1	690	87	90	89	84	81	79	67	58	85
	960	88	91	99	92	90	88	80	71	96
	1460	99	102	110	103	101	104	91	82	107
ВР 86-77 №8	960	88	91	99	92	90	88	80	71	96
ВР 86-77 №8	1450	99	102	110	103	101	104	91	82	107
ВР 86-77 №9	710	91	94	90	88	85	80	73	64	90
ВР 86-77 №9	960	92	95	100	96	94	91	86	79	99
ВР 86-77 №10	710	91	94	90	88	85	80	73	64	90
ВР 86-77 №10	960	92	95	100	96	94	91	86	79	99
ВР 86-77 №11,2	730	97	100	96	94	91	86	79	70	96
ВР 86-77 №11,2	975	98	101	106	102	100	97	92	85	105
ВР 86-77 №12,5	730	98	101	97	95	92	87	80	71	97

Технические характеристики вентиляторов радиальных низкого давления ВР 86-77

№	Электродвигатель					Масса (max), кг				Виброизоляторы
№	Тип	Ny, кВт	n, об/мин	Iном, А	Iпуск, А	ОП, К, КЖ, Ж	РМ	АЛ	КВ	Пружинные	Резиновые
ВР 86-77 №2,5	56А4	0,12	1400	0,49	2,45	21	—	—	—	ДО-38 (5 шт.)	ВКО2530РМ (М6) (4 шт.)
	56В4	0,18	1400	0,67	3,35	21	—	—	—
	63А4	0,25	1400	0,87	4,35	22	32	25	32
	63В4	0,37	1400	1,18	5,9	22	32	25	32
	63А2*	0,37	2750	0,93	4,65	22	32	25	32
	63В2	0,55	2800	1,38	6,9	22	32	25	32
	71А2	0,75	2840	1,81	10,86	27	35	34	35
ВР 86-77 №3,15	56В4	0,18	1400	0,67	3,35	28	—	—	—	ДО-39 (5 шт.)	ВКОЗОЗОРМ (М8) (4 шт.)
	63А4	0,25	1400	0,87	4,35	30	40	32	40
	63В4	0,37	1365	1,18	5,9	30	40	32	40
	71А4	0,55	1365	1,66	8,3	37	45	39	45
	71В2	1,1	2810	2,63	15,78	37	45	39	45
	80А2	1.5	2810	3,24	22,68	39	50	41	50
	80В2	2,2	2850	4,63	32,41	40	52	44	52
	90L2	3,0	2850	6,35	44,45	48	60	53	60
ВР 86-77 №3,55	63В4	0,37	1410	1,18	5,9	30	43	39	43	ДО-40 (5 шт.)	ВКОЗОЗОРМ (М8) (4 шт.)
	71А4	0,55	1410	1,66	8,3	37	46	42	46
	80В2	2,2	2900	4,63	32,41	40	53	48	53
	90L2	3,0	2900	6,35	44,45	48	55	51	55
ВР 86-77 №4	63А6	0,18	935	0,77	3,85	46	—	—	—	ДО-40 (5 шт.)	ВК04030РМ (М8) (4 шт.)
	63В6	0,25	935	0,95	4,75	46	—	—	—
	71А6	0,37	910	1,39	6,39	52	59	42	59
	71В6	0,55	910	1,77	8,14	52	59	42	59
	71А4	0,55	1410	1,66	8,3	52	59	42	59
	71В4	0,75	1410	2,11	10,55	52	59	42	59
	80А4	1,1	1410	2,68	14,74	55	65	44	65
	100S2	4,0	2900	7,95	59,63	73	101	61	101
	100L2	5,5	2900	10,8	81	72	107	67	107
ВР 86-77 №5	71А6*	0,37	910	1,39	6,39	92	99	89	99	ДО-41 (5 шт.)	ВК04030РМ (М8) (4 шт.)
	71В6	0,55	910	1,77	8,14	92	99	89	99
	80А6	0,75	915	2,23	10,04	95	106	95	106
	80В6	1,1	915	3,14	14,13	95	106	95	106
	90L6	1,5	920	4,17	25,02	101	116	97	116
	80А4*	1,1	1420	2,68	14,74	95	106	95	106
	80В4	1,5	1420	3,5	19,25	97	108	98	108
	90 L4	2,2	1415	5,08	33,02	101	116	97	116
	100S4	3,0	1435	6,79	47,53	107	142	104	142
ВР 86-77 №6,3	80В6*	1,1	920	3,14	14,13	144	155	119	155	ДО-42 (5 шт.)	ВК05040РМ (М10) (4 шт.)
	90L6	1,5	920	4,17	25,02	148	178	128	178
	100L6	2,2	920	5,58	33,48	162	197	141	197
	112МА6	3,0	955	7,64	45,84	179	210	155	210
	112МВ6	4,0	955	9,16	54,96	179	210	155	210
	100L4*	4,0	1435	8,52	59,64	162	197	141	197
	112М4	5,5	1435	11,52	92,16	179	210	155	210
	132S4	7,5	1455	15,71	117,83	200	248	176	248
	132М4	11,0	1460	22,78	170,85	216	264	192	264
ВР 86-77 №7,1	100L8	2,2	690	6,16	36,96	207	239	170	239	ДО-42 (5 шт.)	ВК05040РМ (М10) (4 шт.)
	112МА6	3,0	960	7,64	45,84	218	250	181	250
	132М4	11,0	1460	22,78	170,85	246	293	210	293
ВР 86-77 №8	112МВ8	3,0	700	8,15	48,9	256	289	206	289	ДО-43 (5 шт.)	ВК06040РМ (М10) (4 шт.)
	132S8	4,0	700	10,47	62,82	277	338	227	338
	132М8	5,5	700	13,83	82,98	293	354	243	354
	112МВ6	4,0	965	9,16	54,96	256	289	206	289
	132S6	5,5	960	12,8	89,6	277	338	227	338
	132М6	7,5	960	17,13	119,91	293	354	243	354
	160S6	11,0	970	24	156	337	372	291	372
	160S4	15,0	1460	29,94	209,58	337	372	291	372
	160М4	18,5	1450	36	270	346	381	300	381
ВР 86-77 №9	132S8	4,0	710	10,47	62,82	423	488	351	488	ДО-43 (5 шт.)	ВК06050РМ (М10) (4 шт.)
	160S6	11,0	960	24	156	469	517	404	517
	180М4	30,0	1460	57,58	403,06	489	537	424	537
ВР 86-77 №10	132М8	5,5	715	13,83	82,98	553	622	474	622	ДО-44 (5 шт.)	ВК07050РМ (М10) (4 шт.)
	160S8	7,5	715	18,17	99,94	600	662	516	662
	160М8	11,0	730	25,64	166,66	620	697	546	697
	180М8	15,0	730	35	192,5	680	732	581	732
	160М6	15,0	975	31,26	218,82	620	697	546	697
	180М6	18,5	975	37	240,5	680	732	581	732
	200М6	22,0	975	44	308	720	767	656	767
	200L6	30,0	975	60	390	770	807	696	807
ВР 86-77 №11,2	180М8	15,0	730	35	192,5	725	725	610	725	ДО-45 (5 шт.)	ВК07050РМ (М10) (4 шт.)
ВР 86-77 №11,2	225М6	37,0	975	71	461,5	815	815	702	815	ДО-45 (5 шт.)	ВК07050РМ (М10) (4 шт.)
ВР 86-77 №12,5	180М8	15	725	33	207,8	870	965	742	965	ДО-45 (5 шт.)	ВК08060РМ (М12) (4 шт.)
	200М8	18,5	725	39	234,2	910	1005	782	1005
	200L8	22,0	725	48	288	950	1045	822	1045
	225М8	30,0	725	64	384	1045	1140	917	1140
	250S8	37,0	725	78	515	1150	1245	1033	1245

* данный двигатель применяется только для вентилятора с колесом 0,9Дн
