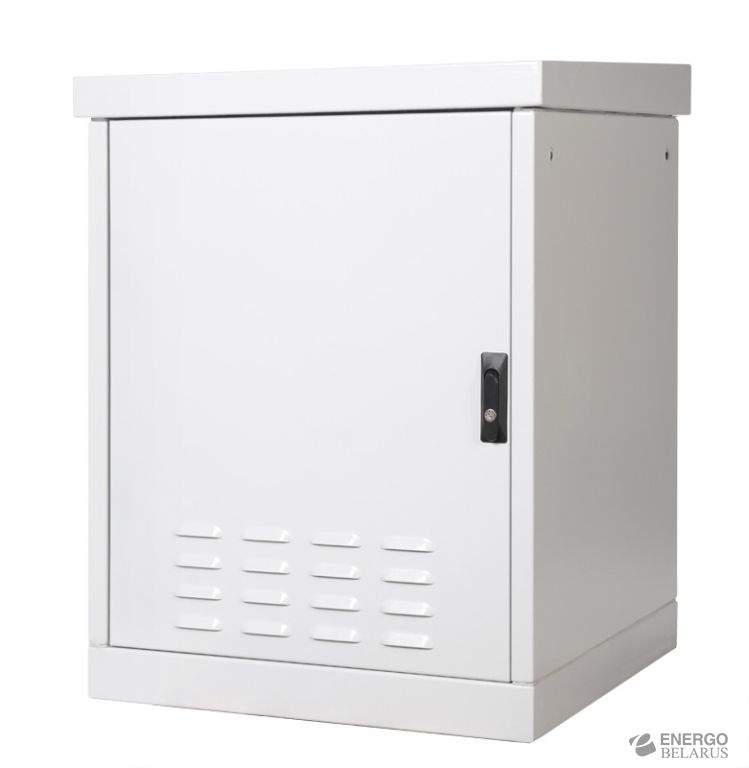

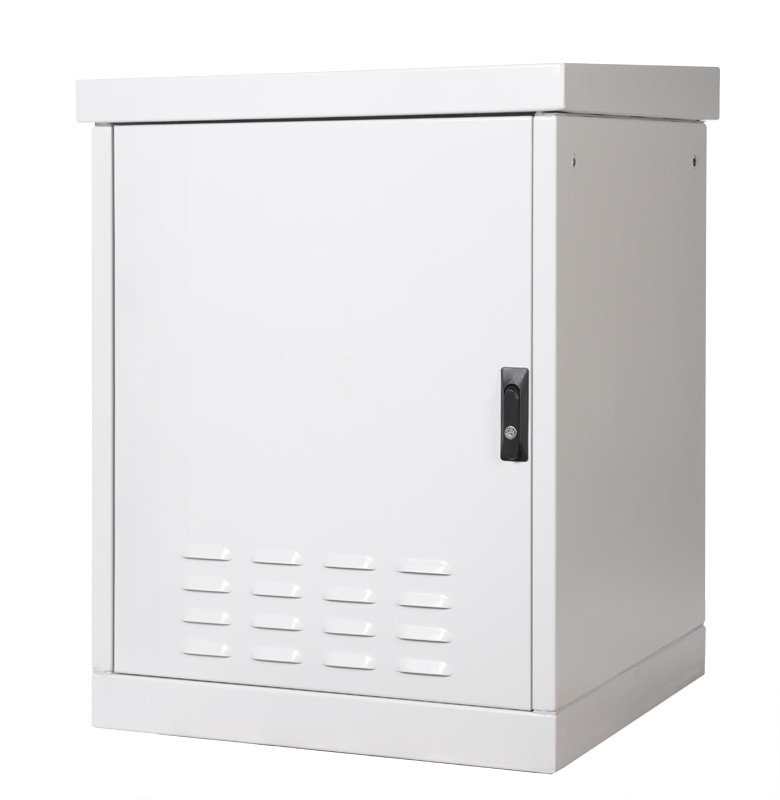

Напольный всепогодный шкаф предназначен для размещения автономно функционирующего активного и пассивного телекоммуникационного оборудования, обеспечивают защиту от воздействий окружающей среды и несанкционированного доступа. Уровень защиты IP54, IP65.
Шкаф серии ШТВ-1 состоит из двух отсеков: телекоммуникационного и отсека питания. Корпус шкафа имеет металлическую конструкцию, внутри покрыт термоизоляционным материалом. Отсеки разделены съемной горизонтальной полкой с защищенными кабельными вводами. Верхняя часть корпуса подготовлена для установки вентиляторного модуля, имеет фильтрующий элемент и транспортировочные рым-болты. Корпус комплектуется передней дверью и задней стенкой. Дверь выполнена из стали 2мм, имеет пенорезиновый уплотнитель, заполнена теплоизоляционным материалом. Снабжена ограничителем, фиксируются ригельным замком. Имеет жалюзи и фильтрующий элемент, подготовлена для установки вентилятора.
Крыша шкафа высотой 75мм., не съемная, имеет выступы по отношению к корпусу и незначительный уклон для предотвращения скапливания осадков.
Цоколь шкафа высотой 70мм., выполнен из стали, имеет сварную конструкцию, зафиксирован винтами к корпусу. Кабельные вводы защищены заглушками с уплотнителем. Предусмотрено крепление шкафа к подготовленному основанию анкерными болтами.
Модули имеют следующие особенности. Телекоммуникационный модуль стандартно комплектуется двумя парами вертикальных направляющих. Доступ к оборудованию предусмотрен с передней стороны шкафа через дверь с пенорезиновым уплотнителем. Возможна организация доступа к оборудованию с двух сторон предусматривающая установку двери вместо задней стенки (по предварительному заказу).
Отсек питания расположен в нижней части телекоммуникационного модуля, отделен съемной полкой. Возможно объединение телекоммуникационного модуля и отсека питания, что позволяет получить дополнительные 6U (250мм.) для установки 19” оборудования. При объединении отсеков необходимо установить комплект вертикальных юнитовых направляющих (ВН-2-Х) большей высоты.
Удобный доступ между отсеками обеспечивают кабельные вводы. Элементы шкафа имеют заземление. Предусмотрен широкий ряд аксессуаров для установки и коммутации оборудования.
Для обеспечения автономной работы оборудования предусмотрена организация и контроль климата внутри шкафа. При малом тепловыделении возможна свободная конвекция, через отверстия с фильтрующими элементами в крыше и передней двери шкафа. Принудительные охлаждение и обогрев, предусматривают установку терморегулятора и вентиляторного модуля серии МВ-400-2. При активном тепловыделении оборудования возможна установка дополнительного вентилятора вместо фильтрующего элемента передней двери. Возможна организация кондиционирования в шкафах высотой: 18U, 21U, 24U.
Конструкция шкафов данной серии зависит от требований проекта, по спецификации заказчика возможно изготовление индивидуальной конфигурации. Шкафы поставляются собранными на деревянных поддонах 100 мм.
Шкаф серии ШТВ-1 состоит из двух отсеков: телекоммуникационного и отсека питания. Корпус шкафа имеет металлическую конструкцию, внутри покрыт термоизоляционным материалом. Отсеки разделены съемной горизонтальной полкой с защищенными кабельными вводами. Верхняя часть корпуса подготовлена для установки вентиляторного модуля, имеет фильтрующий элемент и транспортировочные рым-болты. Корпус комплектуется передней дверью и задней стенкой. Дверь выполнена из стали 2мм, имеет пенорезиновый уплотнитель, заполнена теплоизоляционным материалом. Снабжена ограничителем, фиксируются ригельным замком. Имеет жалюзи и фильтрующий элемент, подготовлена для установки вентилятора.
Крыша шкафа высотой 75мм., не съемная, имеет выступы по отношению к корпусу и незначительный уклон для предотвращения скапливания осадков.
Цоколь шкафа высотой 70мм., выполнен из стали, имеет сварную конструкцию, зафиксирован винтами к корпусу. Кабельные вводы защищены заглушками с уплотнителем. Предусмотрено крепление шкафа к подготовленному основанию анкерными болтами.
Модули имеют следующие особенности. Телекоммуникационный модуль стандартно комплектуется двумя парами вертикальных направляющих. Доступ к оборудованию предусмотрен с передней стороны шкафа через дверь с пенорезиновым уплотнителем. Возможна организация доступа к оборудованию с двух сторон предусматривающая установку двери вместо задней стенки (по предварительному заказу).
Отсек питания расположен в нижней части телекоммуникационного модуля, отделен съемной полкой. Возможно объединение телекоммуникационного модуля и отсека питания, что позволяет получить дополнительные 6U (250мм.) для установки 19” оборудования. При объединении отсеков необходимо установить комплект вертикальных юнитовых направляющих (ВН-2-Х) большей высоты.
Удобный доступ между отсеками обеспечивают кабельные вводы. Элементы шкафа имеют заземление. Предусмотрен широкий ряд аксессуаров для установки и коммутации оборудования.
Для обеспечения автономной работы оборудования предусмотрена организация и контроль климата внутри шкафа. При малом тепловыделении возможна свободная конвекция, через отверстия с фильтрующими элементами в крыше и передней двери шкафа. Принудительные охлаждение и обогрев, предусматривают установку терморегулятора и вентиляторного модуля серии МВ-400-2. При активном тепловыделении оборудования возможна установка дополнительного вентилятора вместо фильтрующего элемента передней двери. Возможна организация кондиционирования в шкафах высотой: 18U, 21U, 24U.
Конструкция шкафов данной серии зависит от требований проекта, по спецификации заказчика возможно изготовление индивидуальной конфигурации. Шкафы поставляются собранными на деревянных поддонах 100 мм.
АКСЕССУАРЫ И ДОПОЛНИТЕЛЬНЫЕ КОМПЛЕКТУЮЩИЕ
Данная позиция может быть снабжена необходимыми аксессуарами и дополнительными комплектующими, предназначенными для организации креплений аппаратуры, оптимизации разводки и коммутации кабелей и других целей.
Модули вентиляторные
Нагреватели
Термостаты/Гигростаты
Прочие аксессуары
