Пункт распределительный ПР85

Пункты распределительные ПР11 предназначены для распределения электрической энергии, защиты установок напряжением 380 В переменного тока частотой 50 Гц при перегрузках и коротких замыканиях, а также для нечастых включений и отключений электрических цепей и пусков асинхронных двигателей.

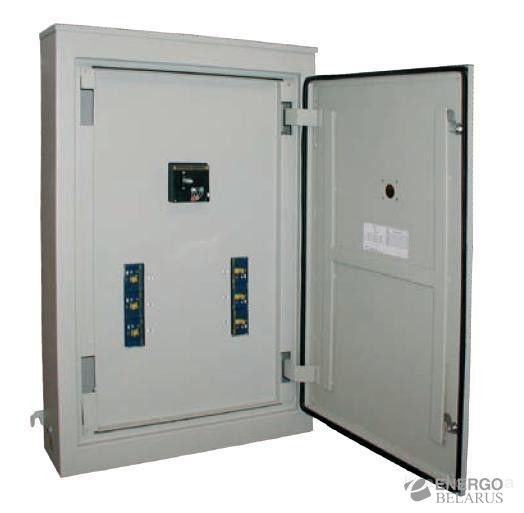

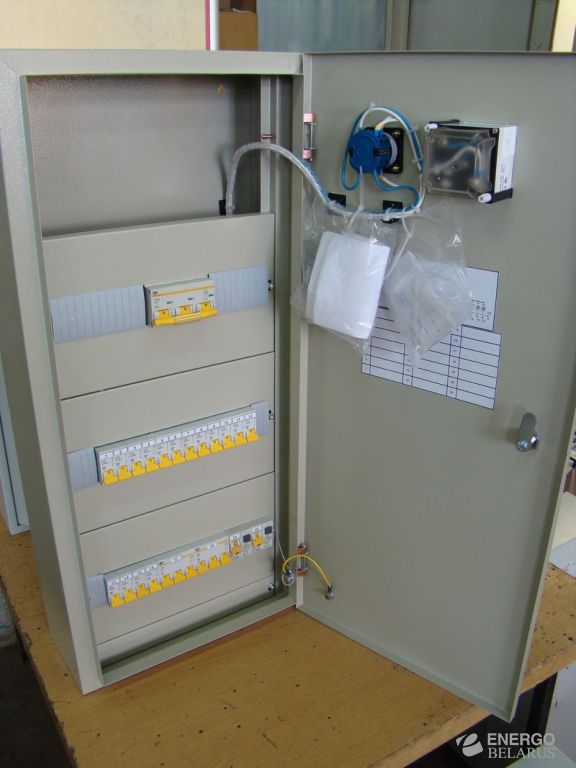

Пункты распределительные ПР85 предназначены для ввода и распределения электрической энергии, защиты электрических установок при перегрузках и коротких замыканиях, для нечастых (до 6 в час) оперативных коммутаций электрических цепей и пусков асинхронных двигателей.

Пункты распределительные ПР88 предназначены для ввода, учета и распределения электрической энергии.

ПР85 и ПР88 устанавливаются в трехфазных сетях напряжения 380/220 В переменного тока частотой 50 Гц с глухозаземленной нейтралью.

ПР85 и ПР88 изготавливаются:

• с трехполюсными и однополюсными автоматическими выключателями;
• с трехфазными и однофазными счетчиками;
• с устройствами защитного отключения (УЗО).

Примечания:

1 – номинальные токи выключателей снижаются на 10% в шкафах со степенью защиты IP21 и 20% в шкафах со степенью защиты IP54.

Условия эксплуатации:

• высота установки над уровнем моря не более 1000 м;
• окружающая среда – атмосфера типа II по ГОСТ 15150-69, при этом должна быть взрывобезопасной, не содержащей токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры изделия.

Шкафы напольного и навесного исполнения изготавливаются с расположением вводного выключателя:

• в верхней части шкафа – при вводе проводок сверху и снизу;
• в нижней части – по требованию заказчика.

Управление вводными выключателями производится ручным механическим приводом, рукоятка которого устанавливается на двери шкафа. Конструкция шкафов обеспечивает ввод и вывод проводников как сверху, так и снизу в любой комбинации через съемные крышки. На крышках шкафов степени защиты IP54 устанавливают сальники, количество и диаметры которых указывает потребитель.

Допускается:

• ввод и вывод кабелей с резиновой или пластмассовой изоляцией, а для шкафов с номинальным током 550А также с бумажной изоляцией;
• ввод и вывод проводов в трубах.

Допускается присоединение к зажимам главных шин внешних проводников сечением, мм2:

• при Iн шкафа до 225А – 2х120;
• при Iн шкафа до 360А – 3х120;
• при Iн шкафа до 550А – 4х120.

Пункты распределительные имеют изолированную нулевую (N) и связанную с корпусом защитную(PE) шины, укомплектованные контактными зажимами. Нулевая шина рассчитана на ток, равный номинальному току шкафа.

При заказе необходимо указать тип пункта ПР11, ПР85 и ПР88, количество и тип встраиваемых автоматических выключателей, номинальные токи тепловых и электромагнитных максимальных расцепителей тока, для пунктов с вводным выключателем его тип, номинальное напряжение, номинальный ток максимального расцепителя , расположение вводного выключателя или вводных зажимов ("внизу" или "вверху"), количество сальников, тип и сечение отходящих кабелей или диаметр отверстий под вводы кабеля.

При отсутствии в заказе сведений о количестве и диаметре сальников или отверстий под вводы кабеля шкафы поставляются без сальников и отверстий.
