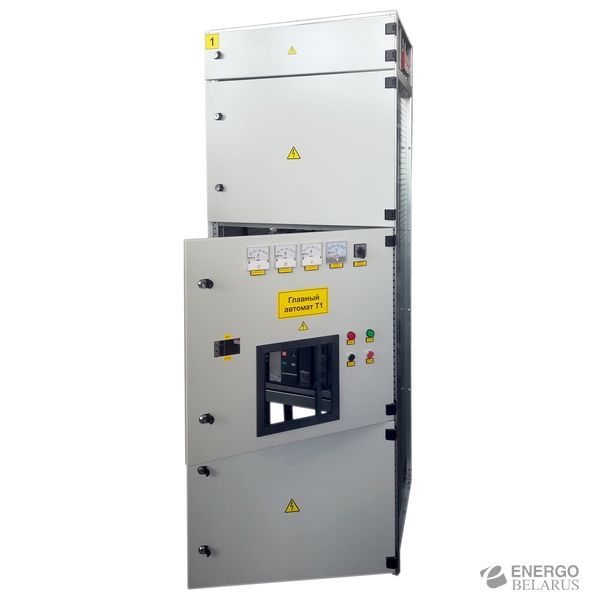

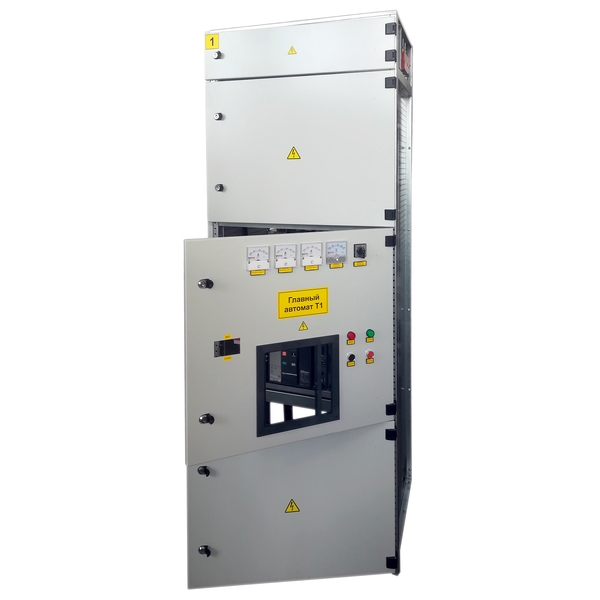

Щит вводно-распределительный УКН-En
Характеристики
| Производитель | Enext |
Щиты УКН-En предназначены для приема, распределения электрической энергии и защиты кабельных линий от перегрузок и коротких замыканий напряжением 0,4 кВ переменного тока и частотой 50 Гц. УКН-En могут применяться в качестве главных распределительных щитов на объектах промышленных предприятий, административных зданий и сооружений, в составе ТП, РП 10/0,4 кВ и в комплектных трансформаторных подстанциях (КТП).
Щиты соответствуют требованиям ТУ BY 191431991.001-2011.
Степень защиты по ГОСТ 14254: IP20.
Основные параметры УКН-En:
| Наименование параметра | Значение параметра |
|---|---|
| Номинальное напряжение, В | 380 |
| Частота сети, Гц | 50 |
| Номинальное напряжение вспомогательных цепей, В (DC, AC) | Любое стандартное до 220В |
| Номинальный ток сборных шин и аппаратов ввода, А | 630-4000 |
| Номинальный ток аппаратов отходящих линий, А | до 2500 |
| Номинальный кратковременно выдерживаемый ток на сборных шинах в течении 1 сек, кА | до 50 |
| Номинальный ударный ток на сборных шинах кА | до 100 |
| Предельная отключающая способность аппаратов защиты, кА | 25 - 100 |
| Тип системы заземления | TN-S, TN-C, TN-S-C |
| Степень защиты оболочки | IP20 |

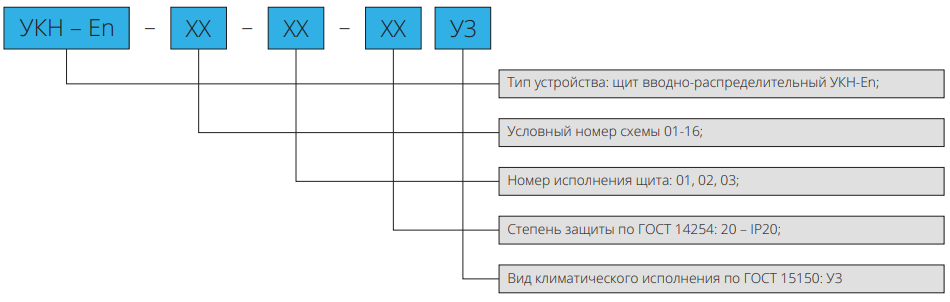

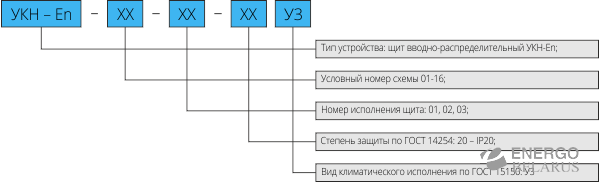

Структура условного обозначения:
