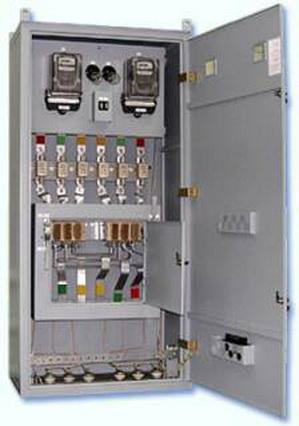

Вводно-распределительные устройства представляют собой панели одностороннего обслуживания, которые могут объединяться в щиты (многопанельное исполнение).

В качестве аппаратуры ввода, распределения и защиты во ВРУ используются рубильники, переключатели, автоматические выключатели, предохранители. По заказу могут устанавливаться устройства защитного отключения (УЗО).

Дополнительно ВРУ могут оснащаться аппаратурой автоматического ввода резерва (АВР) и блоками автоматического или диспетчерского управления освещением.

Функциональные блоки (АВР и управления освещением) выполняются в виде самостоятельных конструктивных устройств, встраиваемых во ВРУ.

Ввод питающих проводов и кабелей осуществляется снизу, а вывод отходящих проводов или кабелей – вверх и вниз. По требованию потребителя крышки ВРУ могут иметь отверстия для ввода и вывода проводников.

Нижняя крышка панелей съемная.

Конструктивно во ВРУ обеспечивается возможность пломбирования испытательных блоков (коробок) с зажимами или сборок из наборных зажимов при использовании их в цепях учета.

Предусмотрено внутреннее освещение для обслуживания и ремонта ВРУ при отключенном вводном аппарате.

Панели имеют изолированную нулевую (N) и связанную с корпусом защитную (РЕ) шины, укомплектованные контактными зажимами.
