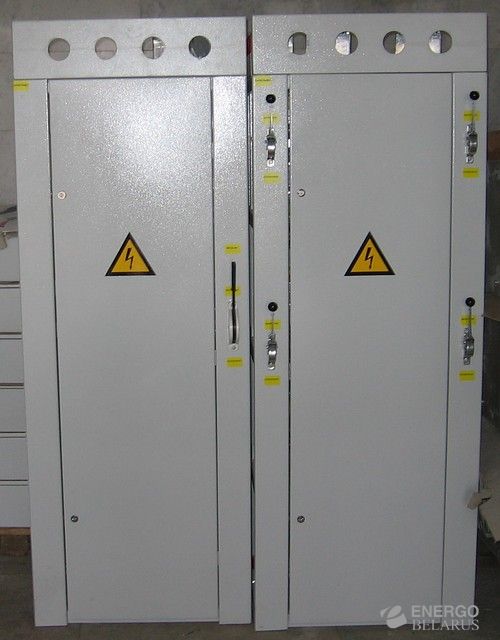

Устройство вводное электротехническое ВУА-600
Характеристики
| Производитель | КасКад энерго |
| Степень защиты IP | 54 |
| Страна производитель | Беларусь |
| Рабочая температура, °С | -45...+40 |
Вводное электротехническое устройство ВУА-600 на контакторах предназначено для питания электроэнергией напряжением 380 В потребителей первой и второй категории.
ВУА-600 используется для осуществления АВР по схеме рабочая – резервная линии.
При выходе из строя ввода №1, осуществляется автоматическое переключение силовых нагрузок на ввод № 2, а при появлении напряжения на вводе № 1, происходит автоматический переброс питания на ввод №1 (контактор нормального питания).
Аналогичная работа схемы происходит и при обрыве любой из фаз. Контроль работы панелей осуществляется по контрольным лампам.
Переключение с контактора нормального питания на аварийный происходит с задержкой времени РВ 235.
Панели рассчитаны на одностороннее обслуживание внутри помещений.

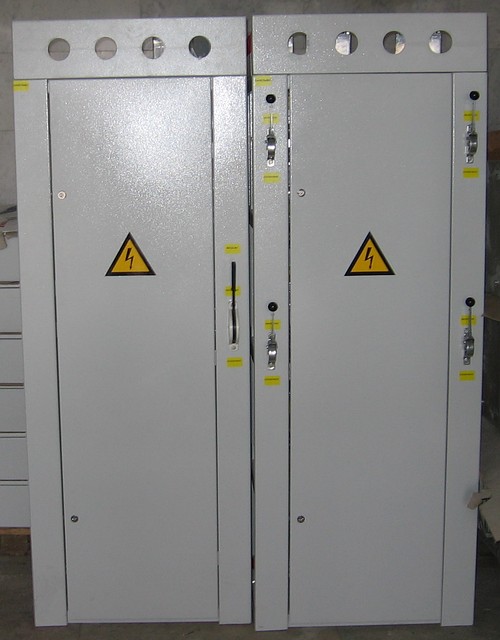

Панели представляют металлическую конструкцию на базе ЩО-70 с установленными коммутационными, защитными и управляющими аппаратами и измерительными приборами.
Степень защиты со стороны фасада – IP20, с остальных сторон – IP00 по ГОСТ 14254-96.
Вид климатического исполнения – У3 по ГОСТ 15150-69.
Условия эксплуатации:
- наибольшая высота над уровнем моря – не более 1000 м;
- рабочий диапазон температуры окружающей среды: от минус 45 до плюс 40 0С;
- тип атмосферы – II по ГОСТ 15150-69;
- окружающая среда – не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры ВУА-600 в недопустимых пределах;
- ВУА-600 не предназначены для установки и эксплуатации в сейсмоопасных, взрывоопасных и пожароопасных зонах;
- рабочее положение – вертикальное.
