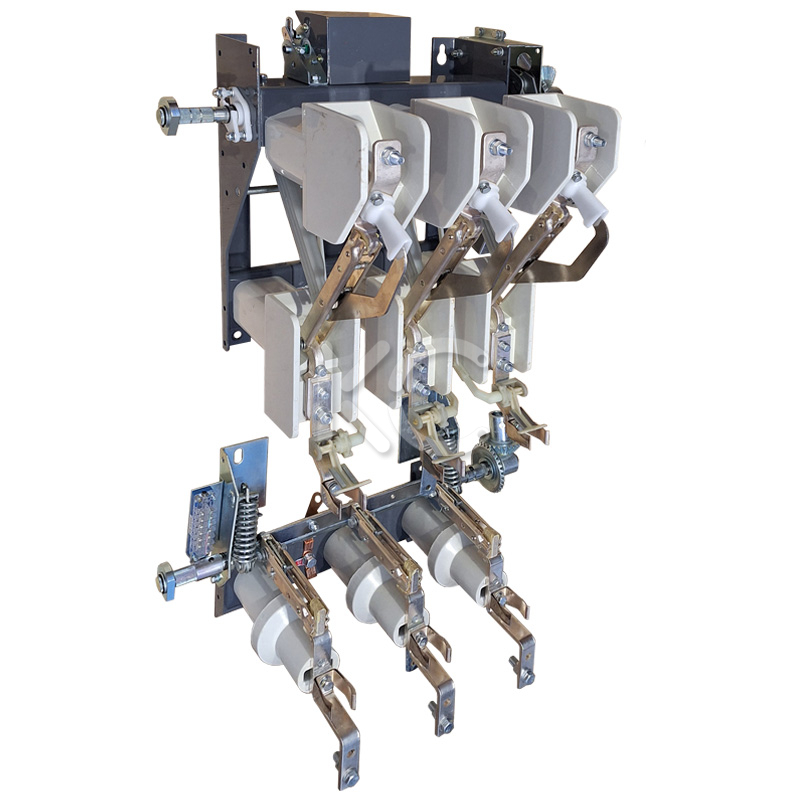

Выключатель нагрузки ВНFZ-КС-12-6/630 с блоком предохранителей, с А-механизмом, с блок-контактом
- Розница
- Опт
- Под заказ (на 08.06.2026) Проверено
Код товара: 196-822-9
Розничная цена:
6 703 руб. без НДС
Характеристики
- Назначение
- Структура условного обозначения
- Технические характеристики
- Габаритные и установочные размеры
- Комплектующие части выключателя нагрузки ВНFZ
Назначение
Выключатели нагрузки серии ВНFZ КС предназначены для использования в качестве выключателей для:
- линий и трансформаторов;
- электродвигателей;
- конденсаторных установок.
Комбинация выключателя нагрузки ВНFZ с токоограничивающими предохранителями дает идеальный результат и обеспечивает полную защиту от разного рода повреждений в сети. Выключатели нагрузки серии ВНFZ соответствуют требованиям IEC60199, 60265, 60694 и 60420.
В стандартном исполнении выключатель нагрузки состоит из рамы, изоляторов и токоведущих частей. Значения межполюсных расстояний для наибольшего рабочего напряжения выключателя 12 кВ – 170 мм. В отключенном состоянии выключатель нагрузки имеет видимый зазор между главными контактами. Опорная конструкции с держателями для предохранителей типа F может быть установлена как со стороны подвижных контактов, так и со стороны неподвижных. Возможно оборудование предохранителей автоматическим расцепителем. Опорная конструкция для предохранителей с 6 изоляторами поставляется отдельно с сигнализацией перегорания предохранителя или для установки со стороны подвижных контактов выключателя. Тип механизма А – с двумя пружинами: при включенном выключателе нагрузки его отключающая пружина всегда находится во взведенном состоянии, отключение выключателя может быть произведено вручную, катушкой отключения или бойком расцепителя предохранителя.
Структура условного обозначения
Технические характеристики
| Параметры | Значения |
|---|---|
| Наибольшее рабочее напряжение Uнр, кВ | 12 |
| Номинальное напряжение Uном, кВ | 10 |
| Номинальный ток Iном, А | 630 |
| Максимальный ток Iмакс, А | 630 |
| Пик тока включения iв, кА | 67 |
| Ток электродинамической стойкости iдин, кА пик | 75 |
| Ток термической стойкости 1 сек. Im / 2 сек. Im / 3 сек. Im, кА | 30 / - / 20 |
| Отключающая способность при активной нагрузке 2 (режим испытания 1 и 2 по IEC60265) I, А | 630 |
| Отключающая способность при емкостной нагрузке (режим испытания 4 по IEC60265) I, А | 150 |
| Максимальный номинальный ток предохранителя, А | 125 |
| Испытательное напряжение переменного тока 50 Гц / 1 мин. к земле и между полюсами, кВ | 42 |
| Испытательное напряжение переменного тока 50 Гц / 1 мин. между изоляционным расстоянием, кВ | 48 |
| Испытательное напряжение грозового импульса 1.2 / 50 мксек. относительно земли и между полюсами, кВ | 75 |
| Испытательное напряжение грозового импульса 1.2 / 50 мксек. между изоляционным расстоянием, кВ | 85 |
| Угол поворота вала | 130° |
| Межполюсное расстояние Р, мм | 170 |
| Время отключения, мсек. | 40-60 |
| Время гашения дуги, мсек. | 10-20 |
| Механическая износостойкость выключателей нагрузки, вкл. / выкл. | 2000 |
| Параметры | Значения |
|---|---|
| Наибольшее рабочее напряжение Uнр, кВ | 12 |
| Ток электродинамической стойкости iдин, кА пик | 62/75 |
| Ток термической стойкости 1 сек. Im / 2 сек. Im / 3 сек. Im, кА эфф | 30 / 25 / 20 |
| Пик тока включения Iвк, кА пик | 62/67 |
| Испытательное напряжение переменного тока 50 Гц / 1 мин., кВ | 42 |
| Испытательное напряжение грозового импульса 1.2 / 50 мксек., кВ | 75 |
| Межполюсное расстояние Р, мм | 170 |
Габаритные и установочные размеры
| Выключатель нагрузки ВНFZ-КС-12-6/630 с блоком предохранителей, с А-механизмом, с блок-контактом |
|---|
 |
Комплектующие части выключателя нагрузки ВНFZ
| Выключатель нагрузки ВНFZ-КС-12-6/630 с блоком предохранителей, с А-механизмом, с блок-контактом |
|---|
 |
