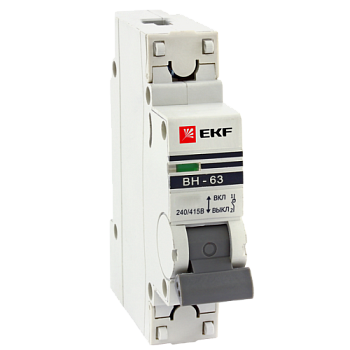

Выключатели нагрузки ВН-63, ВН-125 EKF PROxima
Ассортимент
Показать еще ассортимент
- Описание и особенности
- Технические характеристики
- Габаритные и установочные размеры
- Документация
- Типовые схемы подключения
- Особенности эксплуатации и монтажа
- Типовая комплектация
Описание и особенности
Выключатели нагрузки ВН-63 и ВН-125 EKF PROxima предназначены для оперативного управления участками электрически цепей. Выключатели производятся в одно-, двух-, трех- и четырехполюсном исполнениях. Выключатели нагрузки ВН-63(125) серии EKF PROxima выполнены в новом уникальном дизайне корпуса из не поддерживающей горение пластмассы и взаимозаменяемы с ВН-63(100). Преимущества 1. Комбинированные зажимы из посеребренной меди и анодированной стали скругленной формы с насечками для более надежного контакта. 2. Автоматическая доводка рукоятки управления (эффект подпружинивания). 3. Двухпозиционный зажим на DIN-рейку. 4. Повышение безопасности электромонтажны работ благодаря прозрачной вставке над индикатором состояния контактов и литой лицевой панели. 5. Повышенная жесткость за счет 6 заклепок на корпусе. 6. Дополнительный теплоотвод через профильные углубления. 7. ВН-63 — имеет дугоотводящий канал, а также возможность подключения дополнительны устройств. 8. ВН-125 — выполнен в корпусе с мостиковым контактом. Номинальный ток до 125А. 9. Контакты изготовлены из бескислородной меди. 10. Корпус изготовлен из не поддерживающей горение пластмассы. 11. Возможность подключения посредством гребенчатой шины.Технические характеристики
| Параметры | Значения | |
|---|---|---|
| ВН-63 EKF PROxima | ВН-125 EKF PROxima | |
| Коммутационная износостойкость, кол-во циклов | 10000 | |
| Механическая износостойкость, кол-во циклов | 20000 | |
| Сечение подключаемого провода, мм2 | от 1 до 25 | от 1 до 35 |
| Момент затяжки, Н*м | 2,5 | |
| Номинальное фазное напряжение частотой 50 Гц, В | 230 | |
| Номинальное линейное напряжение частотой 50 Гц, В | 400 | |
| Климатическое исполнение | УХЛ4 | |
Габаритные и установочные размеры
Документация
Типовые схемы подключения
Особенности эксплуатации и монтажа
1. Присоединение:
2. Подключение дополнительных устройств для ВН-63 и ВН-125 EKF PROxima: - установка аварийного контакта АК-47 EKF PROxima (отверстие слева) - см. подраздел В«Дополнительное оборудование к модульной аппаратуреВ»;
- установка блок-контакта БК-47 EKF PROxima (отверстие слева) - см. подраздел В«Дополнительное оборудование к модульной аппаратуреВ»;
- установка расцепителя минимального и максимального напряжения РММ-47 EKF PROxima (отверстие справа) - см. подраздел В«Дополнительное оборудование к модульной аппаратуреВ»;
- установка расцепителя независимого РН-47 EKF PROxima (отверстие справа) - см. подраздел В«Дополнительное оборудование к модульной аппаратуреВ».
Типовая комплектация
1. Выключатель нагрузки серии ВН-63(125) EKF PROxima.
2. Паспорт.
