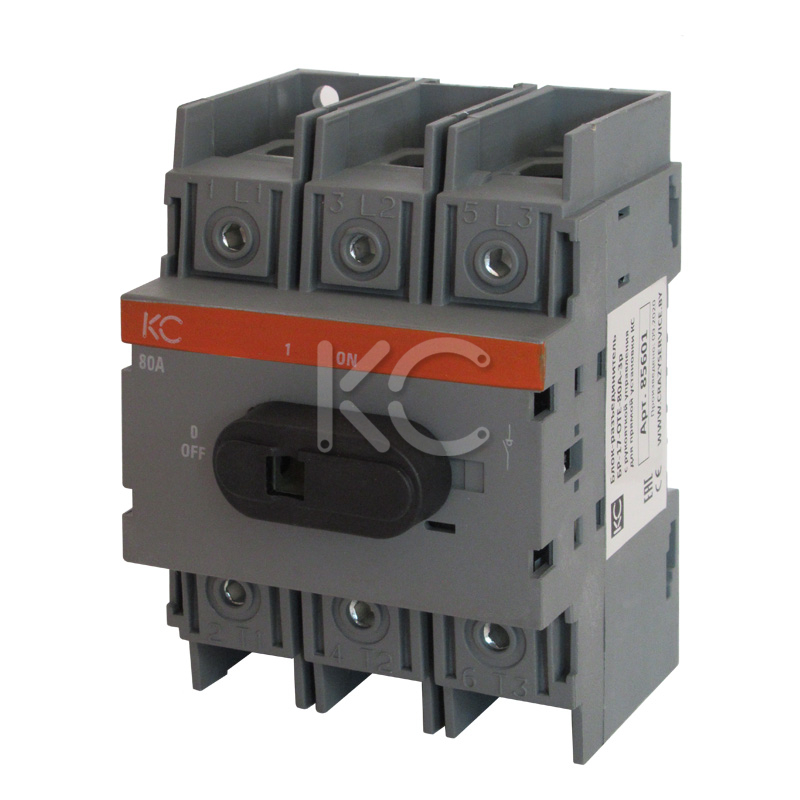

Блок-разъединитель БР-17-ОТЕ-80А-3р с рукояткой управления для прямой установки КС
- Розница
- Опт
- Под заказ (на 16.07.2023) Проверено
Код товара: 196-404-7
Розничная цена:
93,58 руб. с НДС
e-mail:
client@crazyservice.net
Характеристики
- Назначение
- Технические характеристики
- Габаритные и установочные размеры
- Особенности эксплуатации и монтажа
Назначение
Блок-разъединитель БР-17-OTE предназначен для пропускания номинальных токов, включения и отключения электрических цепей номинальным напряжением до 690В переменного тока частотой 50 и 60 Гц в устройствах распределения электрической энергии.
Блок-разъединитель БР-17-OTE-80А-3р имеет следующее исполнение: с предустановленной рукояткой управления.
Аппараты могут эксплуатироваться в среде со степенью загрязнения 3 по ГОСТ Р 50030.1-2007 (МЭК 60947.1-2004). Номинальный режим эксплуатации – продолжительный. Блоки-разъединители БР-17-OTE обладают стойкостью к воздействию механических факторов в соответствии с ГОСТ 17516.1 для группы условий эксплуатации М4.
Технические характеристики
| Параметры | Значения |
|---|---|
| Номинальное напряжение изоляции UI, В | 1000 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальное рабочее напряжение Uе, В, АС | 690/400 |
| Номинальное рабочее напряжение Uе, В, DС | 440/230 |
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 12 |
| Количество полюсов | 3P |
| Количество направлений | одно |
| Наличие дугогасительных камер | есть |
| Номинальный ток In, А | 80 |
| Условный тепловой ток Ith, А | 80 |
| Максимальное сечение медного проводника, мм2 | 70 |
| Номинальная отключающая способность при Ue=690 В, AC-23, А | 160 |
| Номинальный кратковременно выдерживаемый ток (R.M.S. значение при Ue=690 В, 1 с) | 1.5 |
| Рассеиваемая мощность/полюс, Вт | 4.5 |
| Усилие затяжки болтов, Н·м | 7 |
| Механическая износостойкость, количество циклов | 10000 |
| Степень защиты | IP20 |
| Климатическое исполнение и категория размещения | УХЛ3 |
Габаритные и установочные размеры
| Блок-разъединитель БР-17-OTE 80-100А |
|---|
 |
Особенности эксплуатации и монтажа
Монтаж и пуск устройства в эксплуатацию должен производить только квалифицированный персонал. Устройство крепится на монтажную панель и DIN-рейку (только для моделей 80А и 100А). Рабочее положение рубильников при эксплуатации – любое.
Перед установкой аппарата необходимо проверить:
- соответствие типоисполнения аппарата его назначению;
- отсутствие повреждений.
Все монтажные и профилактические работы производить только при снятом напряжении. При нормальных условиях эксплуатации необходимо производить профилактический осмотр рубильника один раз в год и каждый раз после воздействия токов короткого замыкания.
При осмотре производится:
- удаление пыли и грязи;
- проверка затяжки винтов (болтов);
- включение и отключение аппарата без нагрузки.
Запрещается при эксплуатации аппаратов касаться руками зажимов и неизолированных токоведущих проводников.
| Монтаж моделей 80-100А (на монтажную панель или DIN-рейку) | |
|---|---|
 | |
| Установка рукоятки для управления через дверь | Размеры выреза для ручки |
 |  |
