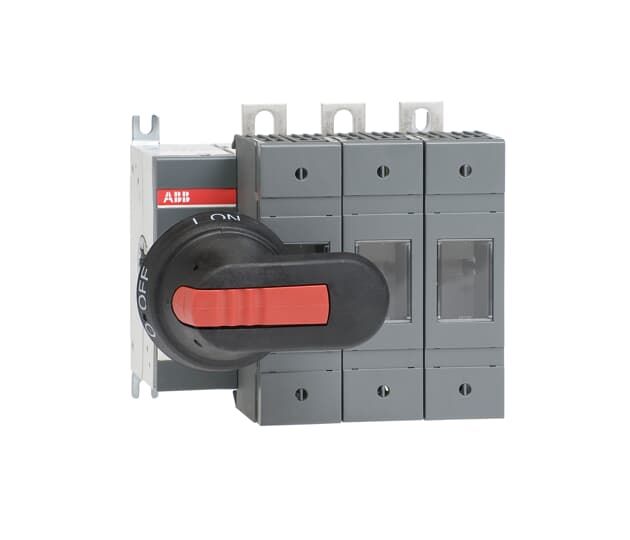

Выключатель-разъединитель с предохранителем OS160GD03P, 160А 3P, ABB 1SCA115399R1001
Характеристики
| Производитель | ABB |
| Артикул | 1SCA115399R1001 |
| Номинальный ток, А | 160 |
- Номинальный рабочий ток, AC-21A (I e ): (500 В) 160 А (690 В) 160 А
- Номинальный рабочий ток, AC-22A (I e ): (500 В) 160 А (690 В) 160 А
- Номинальный рабочий ток AC-23A (I e ): (500 В) 160 А (690 В) 160 А
- Номинальная рабочая мощность AC-23A (P e ): (220 ... 240 В) 45 кВт (400 В) 75 кВт (415 В) 75 кВт (500 В) 90 кВт (690 В) 132 кВт
- Условный тепловой ток на открытом воздухе (I th ): q = 40 ° С 160 А
- Условный тепловой ток (I the ): Полностью закрытый 160 А
- Номинальное выдерживаемое импульсное напряжение (U имп ): 8 кВ
- Номинальное напряжение изоляции (U i ): 1000 В
- Номинальное рабочее напряжение: 500 В
- Номинальный кратковременный выдерживаемый ток (I cw ): за 1 с 5 килоампер (среднекв.)
- Номинальный условный ток короткого замыкания (I nc ): (690 В) 80 кА
- Потеря мощности: при номинальных условиях эксплуатации на полюс 12 Вт
- Степень загрязнения: 3
- Механизм работы переключателей: 03 (левая сторона)
- Система предохранителей: DIN
- Режим работы: Переднее управление
- Стандарты: МЭК 60947-3
- Тип монтажа: Базовый монтаж
- Количество полюсов: 3
- Сечение кабеля: 2,5 ... 25 мм
- Тип терминала: Терминалы с наконечниками
- Ширина терминала: 20 мм
- Момент затяжки: 15 ... 22 Н · м
- Тип предохранителя: DIN
