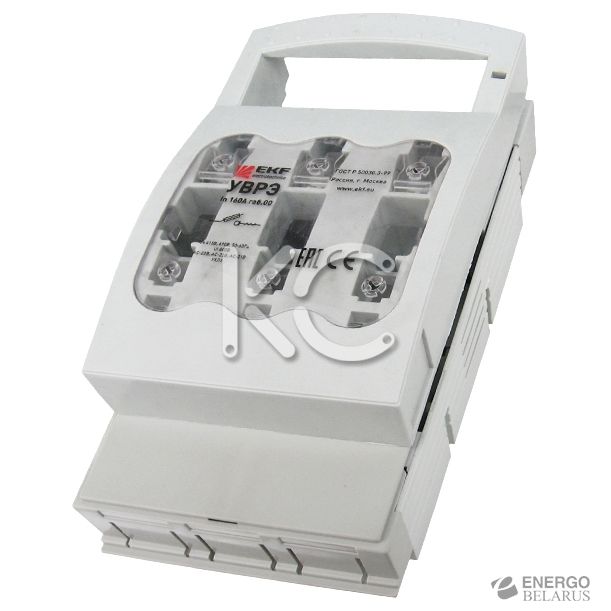

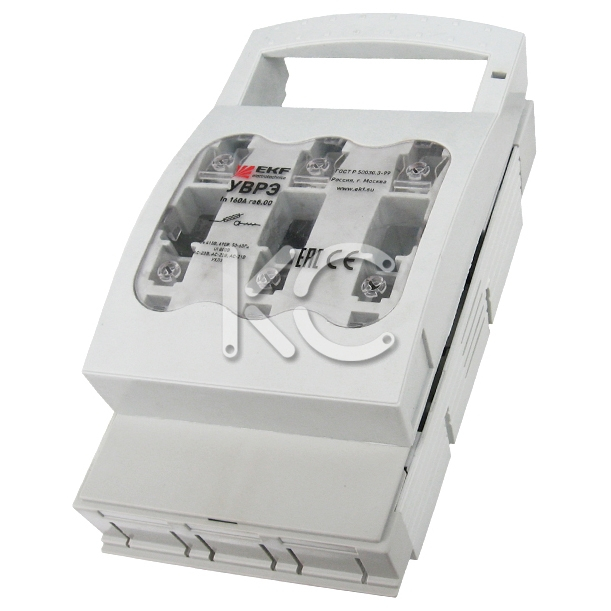

Выключатель-разъединитель УВРЭ 160А откидного типа под предохранители ППН (габ.00) EKF PROxima
- Розница
- Опт
- Под заказ (на 16.07.2023) Проверено
Код товара: 199-209-9
Розничная цена:
78,26 руб. с НДС
e-mail:
client@crazyservice.net
Характеристики
- Назначение
- Применение
- Преимущества
- Технические характеристики
- Габаритные и установочные размеры
- Типовые схемы подключения
- Особенности эксплуатации и монтажа
Назначение
Выключатели-разъединители УВРЭ 160А EKF PROxima откидного типа с плавкими предохранителями предназначены для ручного включения-отключения и для защиты от коротких замыканий и перегрузки цепей переменного тока номинальным напряжением до 690 В частотой 50 Гц (предохранители в комплект поставки не включены).
Применяются во вводно-распределительных устройствах, распределительных и шкафах управления и др.
Видимый разрыв обеспечивается благодаря откидной крышке, оснащенной держателями предохранителей. При открывании крышки происходит разрыв цепи (первый разрыв происходит в верхней части). Она также выполняет функцию фронтальной защиты от прикосновений.
Конструктивно УВРЭ 160А EKF PROxima состоит из трехполюсного основания с контактными зажимами предохранителей, изготовленного из негорючего полиамида со стекловолокном, двух клеммных крышек и откидной крышки с держателями предохранителей.
В крышке предусмотрены контрольные отверстия для измерения напряжения и других параметров специальным щупом.
Выключатели устанавливаются на монтажную панель. Конструкция контактных выводов обеспечивает болтовое присоединение шин или проводников, оконцованных кабельными наконечниками. Выводы изготавливаются из меди с антикоррозийным покрытием.
Применение
Выключатели-разъединители предназначены для ручного включения-отключения цепей. Применяются:
- в распределительных панелях ЩО-70;
- вводно-распределительных устройствах ВРУ;
- шкафах распределительных силовых ШРС;
- главных распределительных щитах.
Преимущества
- Откидное исполнение.
- Защита от перегрузки и коротких замыканий благодаря плавким предохранителям.
- Двойной видимый разрыв цепи.
- Наличие дополнительных контактов.
- Установка на монтажную панель.
- Измерительные отверстия для контроля параметров.
Технические характеристики
| Параметры | Значения |
|---|---|
| Номинальный тепловой ток Ith, А | 160 |
| Тип (габарит) плавкой вставки | ППН-33 (габ. 00) |
| Максимальное номинальное напряжение Ue, В | 690 |
| Частота, Гц | 50-60 |
| Максимальное импульсное напряжение Uimp, кВ | 6 |
| Номинальное напряжение изоляции Ui, В | 800 |
| Максимально допустимый ток короткого замыкания с предохранителями, кА | 50 |
| Мощность рассеивания предохранителя на 1 фазу, Вт | 12 |
| Категории применения | AC-23 B (400 В) AC-23 B (500 В, 125 A) AC-22 B (690 В) AC-21 B (690 В) |
| Крепление шин и проводников | Болт M8 |
| Сечение подключаемых проводников, мм2 | 70 |
| Механическая износостойкость, циклов, не менее | 1400 |
| Степень защиты | IP 30 |
| Кол-во полюсов | 3P |
| Диапазон рабочих температур, °С | от -25 до +50 |
| Климатическое исполнение | УХЛ 3 |
| Высота над уровнем моря, м | до 2000 |
| Срок службы, лет, не менее | 10 |
Габаритные и установочные размеры
| УВРЭ 160А | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
 В  В  В  | ||||||||||||
| Размеры, мм | ||||||||||||
| a | b | c | d | f | g | h | l | m | p | q | r | x |
| 106 | 200 | 82,5 | 45 | 37 | 60 | 155 | 100 | 181 | 115 | 17 | М8 | 33 |
| УВРЭ 160А | ||||||||||||
 | ||||||||||||
Типовые схемы подключения
| Выключатели-разъединители УВРЭ EKF PROxima |
|---|
 |
Особенности эксплуатации и монтажа
При отсутствии предохранителя контакта нет. Для нормальной работы выключателя-разъединителя необходимо наличие предохранителя в исправном состоянии.
Для установки выключателя-разъединителя необходимо:
- снять откидную фронтальную крышку, открыв ее до упора и выдвинув вверх;
- повернуть на 90° фиксаторы клеммных крышек, расположенные по центру выключателя-разъединителя;
- снять верхнюю и нижнюю клеммные крышки, потянув их вперед;
- разметить и просверлить отверстия на монтажной панели, установить основание выключателя;
- подключить шины или проводники;
- собрать выключатель-разъединитель в обратной последовательности;
- установить плавкие предохранители, они крепятся к откидной крышке при помощи специальных держателей.
