Выключатели-разъединители (рубильники) серии ВРЭ, УВРЭ
Ассортимент
Показать еще ассортимент
- Описание и особенности
- Технические характеристики
- Габаритные и установочные размеры
- Документация
- Типовые схемы подключения
Описание и особенности

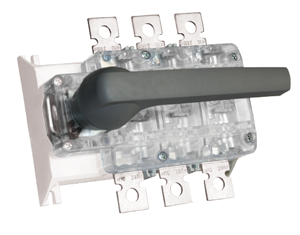

Выключатели-разъединители ВРЭ предназначены для ручного включения-отключения цепей переменного тока номинальным напряжением до 500В/690В (ВРЭ/ВРЭ с предохранителями) частотой 50Гц, а также для защиты от коротки замыканий и перегрузки в моделя с плавкими предохранителями (предохранители в комплект поставки не включены). Двойной видимый разрыв цепи и прочный корпус с функцией дугогасительной камеры, выполненный из негорючего полиамида со стекловолокном, обеспечивают максимальную безопасность переключения. Фронтальная защита от прикосновений обеспечивается защитной крышкой. Применяются в качестве аварийного или главного выключателя для токов от 160А до 630А в вводно-распределительны устройствах, распределительны и шкафов управления и др. Устанавливаются на монтажную панель. Конструктивно ВРЭ состоит из 3- полюсного основания с механизмом замыкания/размыкания контактов и дугогасительными камерами, прозрачной защитной крышки для визуального определения положения контактов и рукоятки. Конструкция контактны выводов обеспечивает болтовое присоединение шин или проводников, оконцованны кабельными наконечниками. Есть возможность установки замка для блокировки включения/отключения. Выключатели-разъединители ВРЭ поставляются с передней рукояткой с возможностью выноса ее на дверцу шкафа. Выключатели могут дополнительно оснащаться электромеханическим дополнительным контактом состояния NO+NC. Преимущества 1. Наличие моделей с плавкими предохранителями. 2. Двойной видимый разрыв цепи. 3. Наличие дополнительны контактов. 4. Выносная рукоятка на дверцу шкафа. 5. Блокировка положения рукоятки при помощи замка.Технические характеристики
| Параметры | Значение | |||
|---|---|---|---|---|
| Номинальный тепловой ток Ith, А | 160 | 250 | 400 | 630 |
| Для выключателей-разъединителей ВРЭ: | ||||
| Максимальное номинальное напряжение Ue, В | 500 | |||
| Частота, Гц | 50-60 | |||
| Максимальное импульсное напряжение Uimp, кВ | 12 | |||
| Номинальный кратковременно-выдерживаемый ток (1 сек) Icw, кА | 7 | 7 | 15 | 15 |
| Номинальный условный ток короткого замыкания Icm, кА | 20 | 20 | 30 | 30 |
| Категории применения | АС-23А (500В, 125А) АС-23А (415В) АС-22А (500В) АС-21А (500В) | АС-23А (500В, 200А) АС-23В (415В) АС-22В (500В) АС-21В (500В) | АС-23В (500В) АС-22В (500В) АС-21В (500В) | АС-23В (500В) АС-22В (500В) АС-21В (500В) |
| Крепление шин и проводников | болт M8 | болт M10 | болт M10 | болт M10 |
| Механическая износостойкость, циклов, не менее | 7000 | |||
| Степень защиты | IP 40 | |||
| Для выключателей-разъединителей ВРЭ с предохранителями: | ||||
| Тип (габарит) плавкой вставки | ППН-33 (габ.00) | ППН-35 (габ.1) | ППН-37 (габ.2) | ППН-39 (габ.3) |
| Максимальное номинальное напряжение Ue, В | 690 | |||
| Частота, Гц | 50-60 | |||
| Максимальное импульсное напряжение Uimp, кВ | 8 | 8 | 8 | 12 |
| Максимально допустимый ток короткого замыкания с предохранителями, кА | 80 | |||
| Мощность рассеивания предохранителя на 1 фазу, Вт | 12 | 23 | 34 | 48 |
| Категории применения | АС-23А (690В, 125А) АС-23А (500В) АС-22А (690В) АС-21А (690В) | АС-23В (690В) АС-22В (690В) АС-21В (690В) | АС-23В (690В) АС-22В (690В) АС-21В (690В) | АС-23В (690В) АС-22В (690В) АС-21В (690В) |
| Крепление шин и проводников | болт M8 | болт M10 | болт M10 | болт M10 |
| Механическая износостойкость, циклов, не менее | 7000 | 7000 | 7000 | 4000 |
| Степень защиты | IP 20 | |||
| Общие характеристики: | ||||
| Номинальное напряжение изоляции Ui, В | 1000 | |||
| Сечение подключаемых проводников, мм2 | 70 | 120 | 240 | 240 |
| Кол-во полюсов | 3P | |||
| Диапазон рабочих температур, В°С | от -25 до +50 | |||
| Климатическое исполнение | УХЛ3 | |||
| Высота над уровнем моря, м | до 2000 | |||
| Срок службы, не менее, лет | 10 | |||
Габаритные и установочные размеры
| Выключатели-разъединители ВРЭ |
|---|
 |
 |
| Выключатели-разъединители ВРЭ с предохранителями |
3  |
 |
Документация
Типовые схемы подключения
Особенности эксплуатации и монтажа
В моделях с предохранителями при отсутствии предохранителя контакта нет. Для нормальной работы выключателя-разъединителя необходимо наличие предохранителя в исправном состоянии.
Типовая комплектация
1. Выключатель-разъединитель серии ВР32.
2. Паспорт. Плавкие предохранители и дополнительные устройства
(контакт состояния, выносная рукоятка, замок) в комплект по-
ставки не включены и приобретаются отдельно.
Типовая комплектация
1. Выключатель-разъединитель серии ВР32.
2. Паспорт. Плавкие предохранители и дополнительные устройства
(контакт состояния, выносная рукоятка, замок) в комплект по-
ставки не включены и приобретаются отдельно.
