Модульные выпрямители PBI 220/1300 MS, APS Energia
Характеристики
| Производитель | APS Energia |
| Выходное напряжение, В | 220 |
Транзисторные выпрямители типа PBI являются промышленными системами питания постоянного тока, соответствующими самым жестким требованиям с точки зрения функциональности, технических параметров и надежности системы. Выпрямители предназначены для питания потребителей постоянного тока и для заряда АБ с номиналами напряжения 24 В DC, 48 В DC, 60 В DC, 110 В DC, 220 В DC и др. Системы имеют модульную структуру. Модули выпрямителей подключены параллельно, подавая напряжение на общую выходную шину DC. Автономность системы реализуется при помощи подключения шины постоянного тока с аккумуляторной батареей. Благодаря многомодульной конструкции, системы питания PBI являются масштабируемыми как с точки зрения надежности, так и мощности.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ БУФЕРНОГО ВЫПРЯМИТЕЛЯ ТИПА PBI:
- Технология IGBT с микропроцессорным контроллером DSP;
- Три режима работы (буферный, автоматический, ручной);
- Высокая стабильность напряжения и тока на выходе;
- Алгоритм заряда АБ (в соответствии с DIN 41773) согласно с рекомендациями EUROBAT для всех типов АБ;
- Низкий уровень пульсаций выходного тока и напряжения;
- Контроль тока АБ;
- Контроль температуры АБ;
- Температурная компенсация заряда АБ;
- Ограничение тока заряда АБ;
- Интегрированные коммуникационные интерфейсы RS-485, USB, Ethernet;
- Широкий выбор протоколов внешней коммуникации: MODBUS RTU, IEC870-5-103, DNP3, IEC 61850.
- Использование EMI фильтров;
- Параллельная работа выпрямителей с равномерным распре-делением нагрузки;
- Гальваническая изоляция входных цепей от выходных;
- Архивизация событий и состояний работы (на карте SD);
- Модульная структура;
- Тихая работа;
- Высокий КПД;
- Контроль состояния изоляции полюсов относительно «земли»;
- Наличие защиты от перенапряжений на входе и выходе преобразователя;
- Защита от КЗ (электронная и при помощи предохранителей).
| ТАБЛИЦА - МОДУЛЬНЫЕ ВЫПРЯМИТЕЛИ В ШКАФНОМ ИСПОЛНЕНИИ ТИПА PBI MS, 220 В DC, 10-1500 А | |||||
| Номинальный выходной ток | Выходное напряжение | Входное напряжение | Тип | Пример модульной конфигурации | Габариты: Ш*В*Г |
| 10 A | 220 В DC | 3 x 400 В AC | PBI 220/10 MS | 1 x 10 A | 600 x 2000 x 600 |
| 20 A | PBI 220/20 MS | 1 x 20 A | |||
| 25 A | PBI 220/25 MS | 1 x 25 A | |||
| 30 A | PBI 220/30 MS | 1 x 30 A | |||
| 50 A | PBI 220/50 MS | 1 x 50 A | |||
| PBI 220/50 MS | 2 x 25 A | ||||
| 75 A | PBI 220/75 MS | 1 x 75 A | |||
| 100 A | PBI 220/100 MS | 1 x 100 A | |||
| 2 x 50 A | |||||
| 150 A | PBI 220/150 MS | 2 x 75 A | 600 x 2000 x 800 | ||
| 200 A | PBI 220/200 MS | 2x100 A | |||
| 300 A | PBI 220/300 MS | 3x100 A | |||
| 400 A | PBI 220/400 MS | 4x100 A | 1200x2000x800 | ||
| 500 A | PBI 220/500 MS | 5x100 A | |||
| 600 A | PBI 220/600 MS | 6 x 100 A | |||
| 700 A | PBI 220/700 MS | 7x100 A | 1800x2000x800 | ||
| 800 A | PBI 220/800 MS | 8 x 100 A | |||
| 900 A | PBI 220/900 MS | 9 x 100 A | |||
| 1000 A | PBI 220/1000 MS | 10x100 A | 2400 x 2000 x 800 | ||
| 1 100 A | PBI 220/1100 MS | 11 x100 A | |||
| 1 200 A | PBI 220/1200 MS | 12x100 A | |||
| 1 300 A | PBI 220/1300 MS | 13x100 A | 3000 x 2000 x 800 | ||
| 1 400 A | PBI 220/1400 MS | 14x100 A | |||
| 1 500 A | PBI 220/1500 MS | 15x100 A | |||

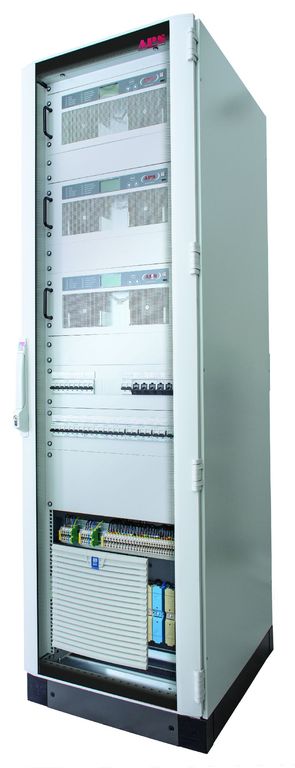

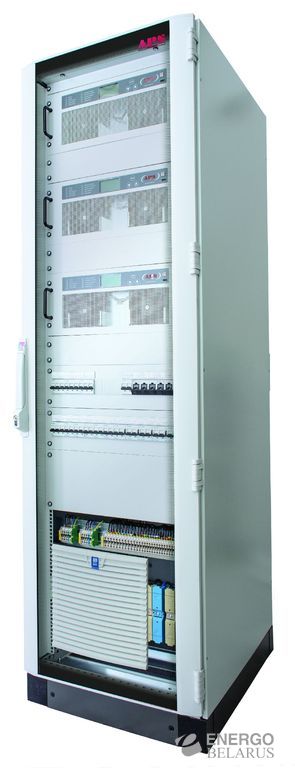

Модульные выпрямители типа PBI MS - это расположенный в промышленном шкафу выпрямитель, состоящий из параллельно работающих выпрямительных модулей на общую шину постоянного тока DC и запитанных от одного источника переменного тока AC. Есть возможность объединения в параллельную работу четырех выпрямителей типа PBI MC. С целью увеличения номинальной мощности системы и ее удешевления, следует использовать модули выпрямителей типа PBI M. Модульная структура выпрямителей позволяет объединить в параллельную работу до 15 модулей типа PBI. Благодаря возможности как автономной, так и параллельной работы, модульные выпрямители типа PBI MS способны обеспечить необходимый уровень резервирования системы, которая гарантирует бесперебойное питание потребителей даже в случае отказа одного из модулей. В случае возникновения аварии, поврежденный модуль автоматически отключается. Выпрямители в шкафном исполнении оснащены дополнительной системой вытяжных вентиляторов, находящихся на крыше шкафа. Скорость вращения вентиляторов зависит от температуры внутри шкафа и регулируется в автоматическом режиме.
