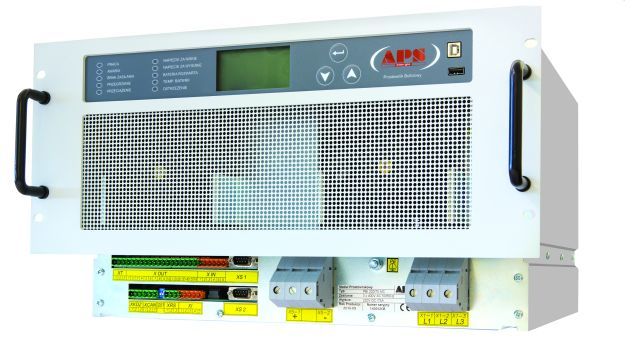

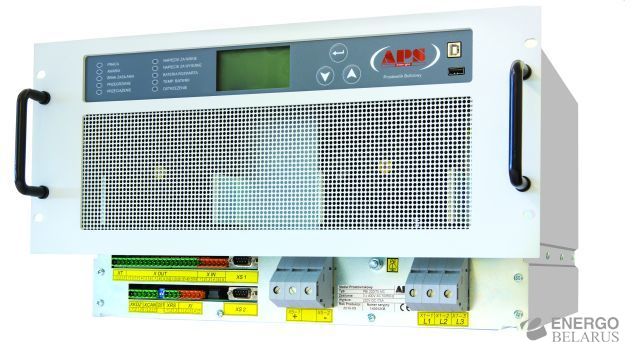

Транзисторный модульный выпрямитель PBI 220/50 MC, APS Energia
Характеристики
| Производитель | APS Energia |
| Выходное напряжение, В | 220 |
| Ток, А | 40-50 |
Транзисторные выпрямители типа PBI являются промышленными системами питания постоянного тока, соответствующими самым жестким требованиям с точки зрения функциональности, технических параметров и надежности системы. Выпрямители предназначены для питания потребителей постоянного тока и для заряда АБ с номиналами напряжения 24 В DC, 48 В DC, 60 В DC, 110 В DC, 220 В DC и др. Системы имеют модульную структуру. Модули выпрямителей подключены параллельно, подавая напряжение на общую выходную шину DC. Автономность системы реализуется при помощи подключения шины постоянного тока с аккумуляторной батареей. Благодаря многомодульной конструкции, системы питания PBI являются масштабируемыми как с точки зрения надежности, так и мощности.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ БУФЕРНОГО ВЫПРЯМИТЕЛЯ ТИПА PBI:
- Технология IGBT с микропроцессорным контроллером DSP;
- Три режима работы (буферный, автоматический, ручной);
- Высокая стабильность напряжения и тока на выходе;
- Алгоритм заряда АБ (в соответствии с DIN 41773) согласно с рекомендациями EUROBAT для всех типов АБ;
- Низкий уровень пульсаций выходного тока и напряжения;
- Контроль тока АБ;
- Контроль температуры АБ;
- Температурная компенсация заряда АБ;
- Ограничение тока заряда АБ;
- Интегрированные коммуникационные интерфейсы RS-485, USB, Ethernet;
- Широкий выбор протоколов внешней коммуникации: MODBUS RTU, IEC870-5-103, DNP3, IEC 61850.
- Использование EMI фильтров;
- Параллельная работа выпрямителей с равномерным распре-делением нагрузки;
- Гальваническая изоляция входных цепей от выходных;
- Архивизация событий и состояний работы (на карте SD);
- Модульная структура;
- Тихая работа;
- Высокий КПД;
- Контроль состояния изоляции полюсов относительно «земли»;
- Наличие защиты от перенапряжений на входе и выходе преобразователя;
- Защита от КЗ (электронная и при помощи предохранителей).
| ТАБЛИЦА - МОДУЛИ ВЫПРЯМИТЕЛЯ ТИПА PBI MC | ||||||
| Номинальный ток | Выходное напряжение | Входное напряжение | Тип M (без контроллера) | Тип MC (с контроллером) | Тип корпуса* | |
| 10-20A | 220 В DC | 3 x 400 В AC (1 x 230 В AC) | PBI 220/20 M | PBI 220/20 MC | M4 | |
| 25 A | 220 В DC | 3 x 400 В AC | PBI 220/25 M | PBI 220/25 MC | M4 | |
| 60 В DC | 3 x 400 В AC (1 x 230 В AC) | PBI 60/25 M | PBI 60/25 MC | |||
| 48 В DC | PBI 48/25 M | PBI 48/25 MC | ||||
| 24 В DC | PBI 24/25 M | PBI 24/25 MC | ||||
| 30 A | 220 В DC | 3 x 400 В AC | PBI 220/30 M | PBI 220/30 MC | M4 | |
| 110 В DC | 3 x 400 В AC (1 x 230 В AC) | PBI 110/30 M | PBI 110/30 MC | |||
| 40-50 A | 220 В DC | 3 x 400 В AC | PBI 220/50 M | PBI 220/50 MC | M3 | |
| 110 В DC | PBI 110/50 M | PBI 110/50 MC | M4 | |||
| 60 В DC | 3 x 400 В AC (1 x 230 В AC) | PBI 60/50 M | PBI 60/50 MC | |||
| 48 В DC | PBI 48/50 M | PBI 48/50 MC | ||||
| 24 В DC | PBI 24/50 M | PBI 24/50 MC | ||||
| 60-75 A | 220 В DC | 3 x 400 В AC | PBI 220/75 M | PBI 220/75 MC | M3 | |
| 110 В DC | PBI 110/75 M | PBI 110/75 MC | ||||
| 60 В DC | PBI 60/75 M | PBI 60/75 MC | M4 | |||
| 48 В DC | PBI 48/75 M | PBI 48/75 MC | ||||
| 24 В DC | 3 x 400 В AC (1 x 230 В AC) | PBI 24/75 M | PBI 24/75 MC | |||
| 80-100 A | 220 В DC | 3 x 400 В AC | PBI 220/100 M | PBI 220/100 MC | M3 | |
| 110 В DC | PBI 110/100 M | PBI 110/100 MC | M4 | |||
| 60 В DC | PBI 60/100 M | PBI 60/100 MC | ||||
| 48 В DC | PBI 48/100 M | PBI 48/100 MC | ||||
| 24 В DC | 3 x 400 В AC (1 x 230 В AC) | PBI 24/100 M | PBI 24/100 MC | |||
| 150 A | 48 В DC | 3 x 400 В AC | PBI 48/150 M | PBI 48/150 MC | M3 | |
| 200 A | 24 В DC | 3 x 400 В AC | PBI 24/200 M | PBI 24/200 MC | M4 | |
| 250 A | 24 В DC | 3 x 400 В AC | PBI 24/250 M | PBI 24/250 MC | ||
| 300 A | 24 В DC | 3 x 400 В AC | PBI 24/300 M | PBI 24/300 MC | ||
| 350 A | 24 В DC | 3 x 400 В AC | PBI 24/350 M | PBI 24/350 MC | M3 | |
*) M3 (6U): 482x267x496; M4 (4U):482x142x496 (Ш*В*Г).
Однофазные модульные выпрямители типа PBI M и PBI MC имеют прочный металлический 19” корпус, позволяющий легко устанав-ливать модули в промышленные шкафы. Выпрямители могут быть запитаны от источников с различным номиналом напряжения AC. Выпрямители в таком исполнении оснащены принудительной си-стемой охлаждения. Система охлаждения реализована при по-мощи вытяжных вентиляторов, установленных непосредственно в корпусе каждого модуля. Модули выпрямителя типа PBI M и PBI MC могут работать как независимо друг от друга, так и параллельно на общую шину постоянного напряжения. Основным отличием версии МС от М является наличие интегриро-ванной панели управления, которая позволяет внести изменение в работу устройства непосредственно с лицевой панели модуля, а также отображает текущие параметры работы выпрямителя. Вер-сия М является упрощенным аналогом PBI MC и не имеет панели управления. Это означает, что для внесения изменений в работу устройства потребуется применение ноутбука со специально установленным программным обеспечением.
